Когда тяжёлую машину необходимо поднять, переместить, выровнять или передвинуть на небольшое расстояние, действительно ли требуется крупная механизированная подъёмная система? На многих предприятиях и стройплощадках ответ — нет. Грамотно спроектированная ручная рычажная таль способна обеспечить более простое и гибкое решение.

В этом руководстве я расскажу о наших рычажных талях серии HSH-VT 3T с практической точки зрения. Я поясню, как мы понимаем этот тип подъёмного оборудования, где оно может применяться, как выбрать подходящую рычажную таль и что рекомендуется проверять до и во время работы.

Наш завод, Baoding Hoisting Machinery Factory, был основан в 1976 году. У нас работает более 180 сотрудников, а производственная площадь составляет около 25 000 квадратных метров. За долгие годы мы накопили значительный опыт в производстве ручных талей, рычажных талей, электрических талей, монорельсовых кареток, подъёмных принадлежностей, грузоподъёмного оборудования и другой подъёмной техники.

Для нас рычаловая таль — это не просто компактный подъёмный механизм. Это практичный инструмент, который должен надёжно работать в реальных условиях: в цехах, на монтажных площадках, стройплощадках, при проведении ремонтных работ и в других условиях с высокими требованиями к оборудованию.

Приведённая ниже информация объединяет наш производственный опыт и общепризнанные отраслевые рекомендации по подъёмному оборудованию. Стандарт ASME B30.21 охватывает требования к конструкции, монтажу, эксплуатации, осмотру и техническому обслуживанию рычажных талей, а ASME HST-3 определяет эксплуатационные требования к рычажным талям, используемым для подъёма, тяги и натяжения.

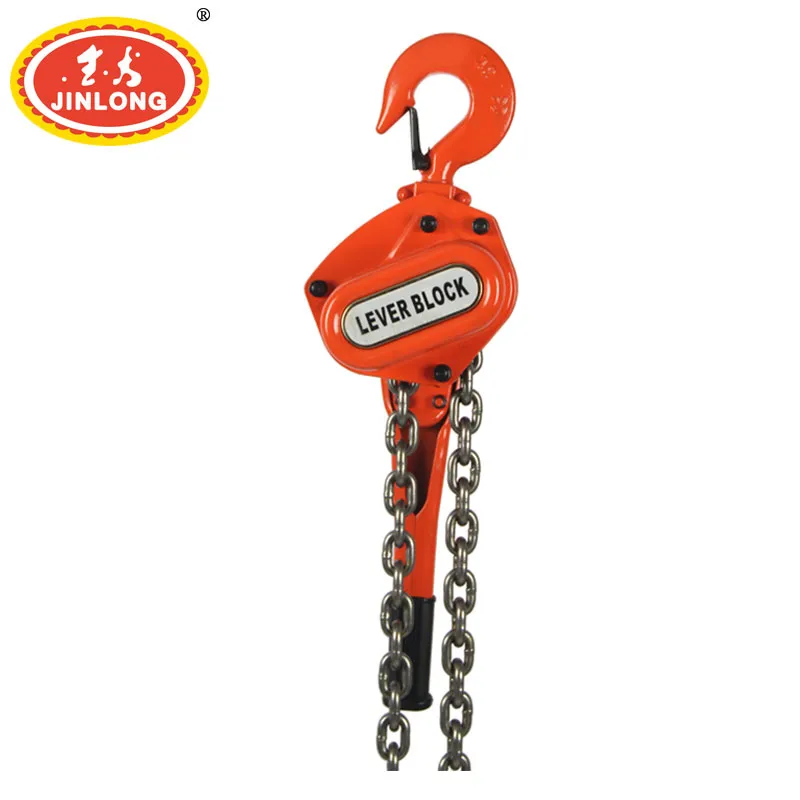

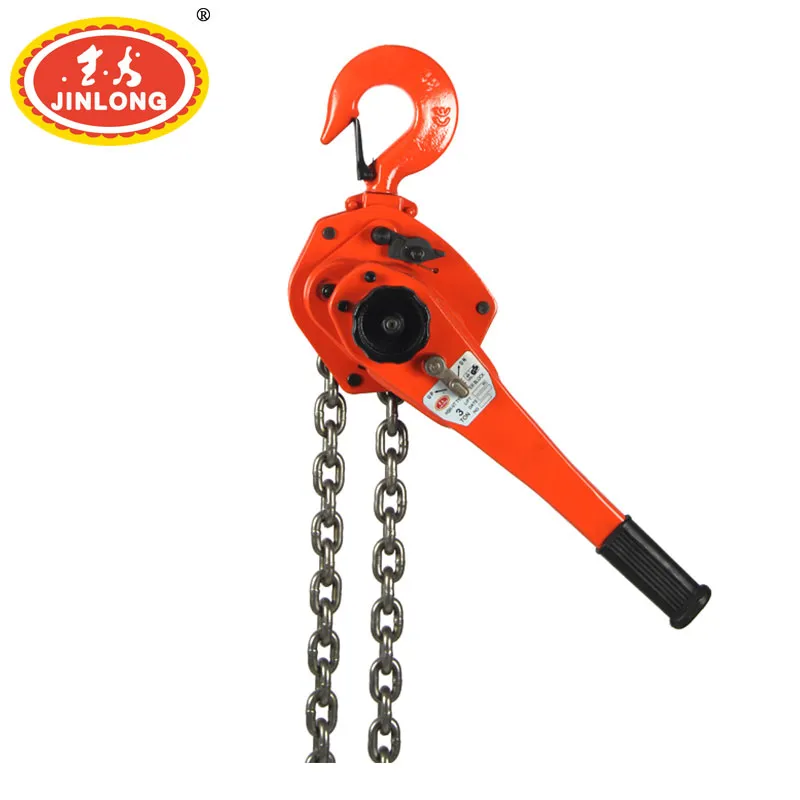

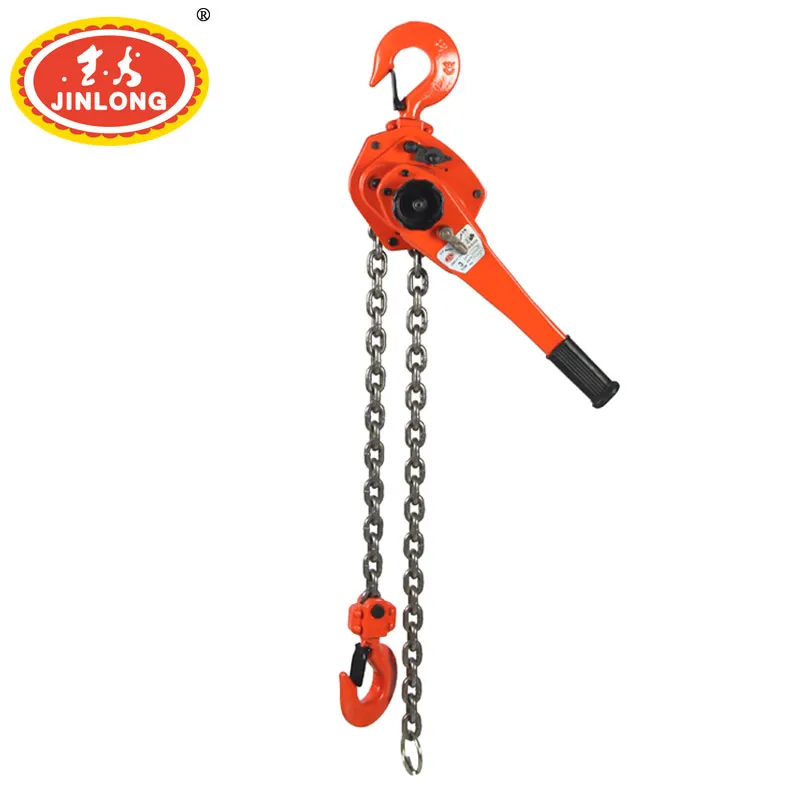

1. Что представляет собой серия рычажных талей HSH-VT 3T?

Рычажные тали серии HSH-VT 3T — это ручные подъёмные инструменты, предназначенные для задач, где требуется управляемый подъём, тяга, позиционирование или натяжение. Вместо электродвигателя оператор использует рычажный механизм для управления перемещением груза.

Этот простой принцип работы даёт рычажной тали важное преимущество: её можно применять там, где отсутствует электропитание, либо там, где удобнее использовать мобильное подъёмное решение.

По нашему опыту, покупатели часто выбирают рычажную таль, когда задача не ограничивается простым вертикальным подъёмом груза. Может потребоваться подтянуть оборудование в нужное положение, отрегулировать машину при монтаже, натянуть элемент конструкции или аккуратно переместить груз на небольшое расстояние.

Именно в таких случаях ручная рычажная таль становится особенно полезной.

Обозначение грузоподъёмности 3T указывает на номинальную подъёмную способность данной модели. Тем не менее я всегда рекомендую перед началом эксплуатации оборудования сверяться с заводской табличкой производителя, технической документацией, условиями работы и применимыми местными требованиями. Номинальную грузоподъёмность нельзя воспринимать как ориентировочное или примерное значение.

Почему стоит выбрать ручную рычажную таль?

• Для штатной ручной работы не требуется электропитание.

• Оборудование легко перемещать между различными рабочими площадками.

• Рычажный механизм обеспечивает контролируемое перемещение груза.

• Таль подходит для подъёма, тяги, позиционирования и натяжения.

• Таль предназначена для мастерских, зон технического обслуживания, строительных площадок и монтажа оборудования.

Стандарт ASME HST-3 прямо относит рычажные тали к оборудованию, применяемому для подъёма, перемещения и натяжения. Кроме того, указано, что его требования должны применяться совместно со стандартом ASME B30.21 в части маркировки, конструкции, монтажа, освидетельствования, испытаний, технического обслуживания и эксплуатации.

2. Принцип работы рычажной тали

Принцип действия рычажной тали проще понять, если рассматривать её как совокупность нескольких базовых функций.

Сначала груз соединяется с талью при помощи грузоподъёмной цепи и крюков. Оператор перемещает рабочий рычаг. Внутренний механизм преобразует это ручное перемещение в управляемое движение грузовой цепи.

Оператору не требуется находиться рядом с крупной энергетической машиной или использовать отдельную систему электрического управления. Подъём осуществляется непосредственно через рычаг.

Благодаря этому оборудование особенно востребовано в случаях, когда важнее точность и мобильность, чем высокая скорость подъёма.

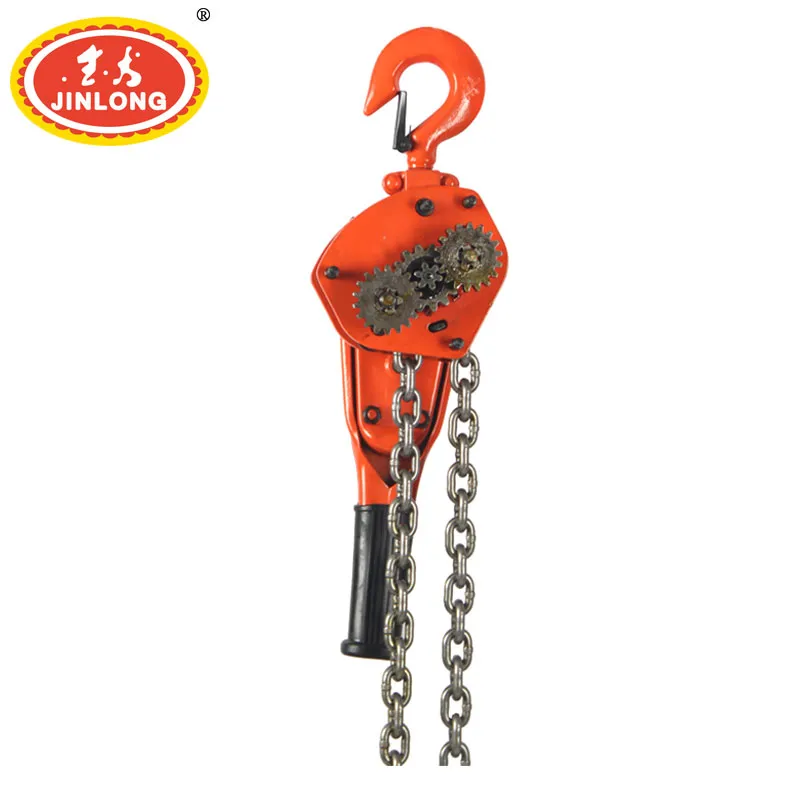

Основные функциональные элементы

• Рабочий рычаг: обеспечивает ручное управление подъёмом или перемещением.

• Грузовая цепь: передаёт усилие подъёма на груз.

• Крюки: соединяют таль с точкой подвеса и грузом или грузозахватным приспособлением.

• Механизм передачи и тормоза: Помогает преобразовать ручное перемещение рычага в управляемое перемещение груза.

• Корпус: Защищает внутренний механизм и обеспечивает поддержку всей конструкции.

Точную внутреннюю конструкцию и технические характеристики всегда следует сверять с технической документацией производителя для конкретной модели.

Источник: общее сравнение основано на принципах эксплуатации, описанных в ASME B30.21 и ASME HST-3. Фактические характеристики изделия зависят от конструкции и номинальных параметров конкретного производителя.

3. Практическое применение рычажных талей серии HSH-VT 3T

Одна из причин, по которой мы выпускаем разные типы подъёмного оборудования, заключается в том, что реальные задачи редко бывают одинаковыми. Цеху по ремонту оборудования может требоваться подъёмное устройство для технического обслуживания, а строительной бригаде — для точного позиционирования стальных конструкций. Недопустимо выбирать один и тот же подъёмный инструмент только потому, что он хорошо показал себя на другой задаче.

Ниже приведены несколько практических ситуаций, в которых могут использоваться рычажные тали серии HSH-VT 3T.

3.1 Монтаж оборудования

При установке оборудования главная сложность порой заключается не в подъёме на высоту, а в перемещении машины в нужное положение.

Рычажная таль может применяться в составе грамотно спланированной схемы строповки для подтягивания, регулировки или точного позиционирования оборудования. Например, когда машину необходимо выставить на уже существующий фундамент, управляемое подтягивание зачастую эффективнее, чем простой вертикальный подъём.

3.2 Техническое обслуживание оборудования

Работы по техническому обслуживанию нередко проводятся в местах, где стационарные подъёмные механизмы отсутствуют. В таких случаях на рабочую площадку можно доставить переносную ручную рычажную таль.

Она может использоваться для соответствующих работ по техническому обслуживанию, связанных с компонентами оборудования, при условии что груз, точка крепления, грузозахватные приспособления и рабочая среда полностью соответствуют требованиям.

3.3 Строительные площадки

Условия на строительных площадках могут меняться ежедневно. Электропитание может быть доступно не в каждом месте, кроме того, может изменяться точка подъёма.

Рычажная таль обеспечивает гибкость при выполнении соответствующих задач по подъёму, перемещению и позиционированию. Тем не менее подъёмные работы на строительных площадках всегда должны тщательно планироваться, а оборудование должно соответствовать предполагаемой нагрузке и условиям применения.

3.4 Позиционирование и выравнивание груза

Иногда груз требуется переместить лишь на небольшое расстояние. Например, компонент необходимо слегка переместить, чтобы выровнять его с другим компонентом.

Именно в таких ситуациях особенно ценным становится управляемый режим работы рычажной тали. Оператор может выполнять небольшие перемещения, контролируя состояние груза и грузозахватной оснастки, вместо того чтобы пытаться быстро сдвинуть груз.

3.5 Применение для натяжения

Рычажные тали также применяются для натяжения. Стандарт ASME HST-3 прямо включает в свою область применения задачи по подъёму, перемещению и натяжению.

Тем не менее, пользователям не следует полагать, что каждая задача по натяжению автоматически подходит для данного оборудования. Необходимо учитывать направление нагрузки, анкеровку, способ соединения, рабочую нагрузку и инструкции к оборудованию.

4. Рычажные тали серии HSH-VT 3T в сравнении с другими подъёмными решениями

Клиенты иногда спрашивают нас, стоит ли им выбирать рычажную таль, ручную таль с цепным приводом или электрическую таль. Единого ответа для каждой области применения не существует.

Я обычно начинаю с условий эксплуатации, а не с названия изделия. Задайте себе вопросы: есть ли у меня электропитание? Нужно ли мне часто выполнять подъём? Нужно ли мне тянуть или позиционировать груз? Оборудование стационарное или переносное?

Источник: практическое сравнение, основанное на эксплуатационных характеристиках трёх категорий оборудования. Оно не заменяет техническую документацию производителя и оценку рисков на конкретном объекте.

Проще говоря, я бы рассуждал так: если нужен переносной инструмент для периодического подъёма, тяги или позиционирования — подойдёт рычажная таль. Если требуется многократный вертикальный подъём на стационарном рабочем участке — более эффективной будет электрическая таль. Если основная задача — простой вертикальный подъём вручную — лучшим выбором станет ручная таль.

Рычажная таль и ручная таль: сравнение

Главное отличие — в способе управления. Ручная таль, как правило, приводится в действие тяговой цепью, тогда как рычажная таль оснащена рычажным механизмом.

Рычажная таль особенно удобна, когда важны тяга и точное позиционирование груза. Ручная таль чаще выбирается для вертикального подъёма со стационарной точки подвеса.

Рычажная таль и электрическая таль: сравнение

Электрическая таль позволяет снизить физические усилия оператора при многократных подъёмах. Однако для неё, как правило, необходимо соответствующее электропитание, и она может быть менее удобной при временных или удалённых работах.

Для ремонтной бригады, которая перемещается между разными объектами, портативный ручной инструмент иногда оказывается практичнее.

5. Как правильно выбрать рычажную таль

Выбор грузоподъёмного оборудования никогда не следует начинать только с цены. Я рекомендую сначала оценить реальные условия работы.

Шаг 1: определите груз

Прежде всего определите фактический вес груза. Не оценивайте вес только по внешнему виду и размеру оборудования.

Выбранная рычажная таль должна иметь подходящую номинальную грузоподъёмность для предполагаемого груза. Там, где это применимо, следует также учитывать вес съёмных грузозахватных приспособлений и других элементов в грузовой цепи.

Шаг 2: проверьте направление подъёма

Выясните, будет ли оборудование использоваться для вертикального подъёма, протяжки, позиционирования или натяжения.

Рычажная таль может выполнять несколько типов работ, однако вся схема использования должна соответствовать направлению действия силы и инструкциям производителя.

Шаг 3: проверьте точку anchorage

Это один из самых важных моментов.

Мощная таль не компенсирует слабую опорную конструкцию. Перед использованием рычажной тали убедитесь, что балка, крюк, точка крепления, монтажная петля или другая несущая конструкция рассчитаны на предполагаемую нагрузку.

Шаг 4. Учитывайте условия эксплуатации

Подумайте, где будет использоваться оборудование.

• Работа выполняется в помещении или на открытом воздухе?

• Достаточно ли места для рабочего рычага?

• Может ли груз раскачиваться или смещаться непредсказуемо?

• Присутствуют ли вода, пыль, грязь, высокая температура или агрессивные вещества?

• Потребуется ли часто перемещать оборудование?

• Сохраняется ли у оператора чёткий обзор груза?

Эти простые вопросы помогают предотвратить многие проблемы, которые можно было бы избежать.

Шаг 5. Проверьте грузозахватные приспособления

Рычажная таль — лишь один элемент подъёмной системы. Стропы, скобы, крюки, балки, точки крепления и другие приспособления также должны соответствовать условиям работы.

Не используйте таль высокой грузоподъёмности с комплектующими меньшей допустимой грузоподъёмности, не оценив общие ограничения системы.

Источник: принципы выбора соответствуют подходу на основе оценки рисков, описанному в руководстве HSE по подъёмному оборудованию, а также области осмотра и эксплуатации стандарта ASME B30.21.

6. Практические рекомендации по эксплуатации и безопасности

Даже надёжное подъёмное оборудование требует правильных приёмов работы. По моему мнению, это одна из важнейших составляющих при использовании ручной рычажной тали.

Перед началом работы

• Проверьте маркировку изделия и его номинальную грузоподъёмность.

• Осмотрите крюки и грузовую цепь на предмет видимых повреждений или аномального износа.

• Проверьте рабочий механизм в соответствии с инструкцией завода-изготовителя.

• Убедитесь в пригодности точки крепления.

• Убедитесь в правильности выбора и соединения подъёмных принадлежностей.

• Не допускайте посторонних лиц в рабочую зону.

• Убедитесь, что оператор понимает порядок выполнения подъёмных работ.

Руководящие документы HSE подчёркивают, что грузоподъёмное оборудование должно соответствовать выполняемой задаче, надлежащим образом обслуживаться и проходить осмотр, а при необходимости — проверку компетентным специалистом.

Во время работы

Работайте рычагом плавно. Избегайте резких движений или рывков, которые могут вызвать ударную нагрузку на систему.

Следите за грузом, а не только за рычагом. Если груз начинает двигаться в непредвиденном направлении, остановитесь и пересмотрите схему строповки.

Никогда не используйте грузоподъёмное приспособление как повод находиться под подвешенным грузом. Нормативные требования OSHA для строительства прямо предусматривают, что маршруты перемещения подвешенных грузов должны планироваться так, чтобы работники не подвергались неоправданному воздействию под ними, а также делают особый акцент на правильной строповке и использовании предохранительных элементов крюка.

Не превышайте номинальную грузоподъёмность

Этот пункт кажется очевидным, но его стоит повторить.

Никогда не допускайте умышленной перегрузки HSH-VT 3T серии рычажных талей или любого другого грузоподъёмного устройства. Не привлекайте дополнительных людей, налегающих на рычаг, чтобы сорвать с места неподатливый груз.

Если груз не перемещается штатно, остановитесь и выясните причину. Проблема может заключаться в чрезмерной массе груза, его заклинивании, нарушении центровки, ненадлежащей точке крепления, повреждённом оборудовании или неправильном методе подъёма.

Никогда не используйте стандартную рычажную таль для подъёма людей

К стандартной рычажной тали не следует автоматически относиться как к оборудованию для подъёма персонала. Стандарт ASME HST-3 прямо исключает тали, применяемые для подъёма или удержания людей, из области своего действия.

Если проект предусматривает подъём людей, необходимо использовать специализированное оборудование и учитывать соответствующие нормативные требования.

7. Осмотр, техническое обслуживание и долгосрочная эксплуатация

Подъёмное изделие может выглядеть просто снаружи, однако его надёжность во многом зависит от регулярного осмотра и технического обслуживания.

На нашем заводе мы уделяем особое внимание производственному оборудованию, методам испытаний и стабильности технологического процесса, поскольку подъёмное оборудование должно надлежащим образом работать в реальных условиях эксплуатации.

Для пользователей действует тот же принцип после того, как изделие покидает завод: техническое обслуживание не должно откладываться до момента поломки.

Визуальный осмотр

Перед началом эксплуатации проверьте наличие явных признаков повреждений, деформации, аномального износа, коррозии или иных дефектов, которые могут повлиять на безопасность работы.

Особое внимание уделяйте крюкам, цепи, соединительным элементам и механизму управления.

Функциональная проверка

Там, где это предусмотрено инструкциями производителя и регламентом рабочего места, рычажная таль должна быть проверена на исправность перед вводом в эксплуатацию.

Если при работе ощущается какая-либо неисправность, не следует просто продолжать работу. Выведите оборудование из эксплуатации и поручите его осмотр квалифицированному специалисту.

Очистка и смазка

Грязь, пыль, влага и недостаточная смазка со временем могут негативно влиять на механическое оборудование. Соблюдайте инструкции производителя по смазке и очистке.

Не используйте неподходящее смазочное вещество только потому, что оно есть под рукой. Способ технического обслуживания должен соответствовать инструкциям производителя оборудования и условиям эксплуатации.

Ведите записи о проверках

На профессиональных производственных объектах полезно вести письменные журналы проверок и осмотров, так как они фиксируют, что и когда было проверено.

Согласно рекомендациям HSE, периодичность проверок и требования к осмотрам должны учитывать особенности оборудования, характер его использования, риски износа, инструкции производителя, а также заключения компетентных специалистов.

Источник: рекомендации HSE по осмотру, тщательной проверке, текущему техническому обслуживанию, смазке и замене изношенных или повреждённых деталей.

8. Часто задаваемые вопросы

В1: Для чего используются рычажные тали серии HSH-VT 3T?

Рычажные тали серии HSH-VT 3T предназначены для подъёма, перемещения, позиционирования и натяжения в соответствующих условиях эксплуатации. Типичные рабочие условия включают заводы, мастерские, строительные площадки, зоны монтажа оборудования и участки технического обслуживания техники.

В2: Нуждается ли рычажная таль в электричестве?

Нет. Рычажная таль приводится в действие с помощью рычажного механизма и не требует электродвигателя для обычной ручной работы. Это делает её удобной для временных работ, удалённых объектов и мест, где доступ к электропитанию затруднён.

Вопрос 3: Можно ли использовать рычажные тали серии HSH-VT 3T для подтягивания?

Рычажные тали обычно применяются для подтягивания и натяжения. Стандарт ASME HST-3 прямо охватывает рычажные тали, используемые для подъёма, подтягивания и натяжения. Однако конкретная схема подтягивания должна соответствовать конкретному изделию и условиям применения, и следует соблюдать инструкции производителя.

Вопрос 4: Может ли рычажная таль 3T всегда поднимать груз весом 3 тонны?

Обозначение 3T указывает на номинальную грузоподъёмность данной модели, однако безопасная эксплуатация зависит от всей подъёмной системы в целом. Пользователям следует сверить маркировку и документацию изделия, проверить состояние оборудования и убедиться, что несущая конструкция и грузозахватные приспособления соответствуют предполагаемой нагрузке.

Никогда не следует предполагать, что каждый элемент подъёмной системы автоматически имеет одинаковую грузоподъёмность.

Вопрос 5: Как часто следует проводить осмотр рычажной тали?

Не существует единого универсального интервала, подходящего для любого рабочего объекта в мире. Требования к осмотру и проверке зависят от оборудования, условий эксплуатации, рисков, применимых нормативных актов, инструкций производителя и заключения компетентного специалиста.

Например, в рекомендациях HSE в рамках LOLER изложены требования к полному техническому освидетельствованию, при этом отмечается, что периодичность осмотров определяется конкретными обстоятельствами и принятой схемой проверки.

Заключение: выбор рычажной тали для реальных условий эксплуатации

Когда я оцениваю грузоподъёмное изделие, то не считаю главным вопрос исключительно «какой у него предел грузоподъёмности?». Я также задаюсь вопросами: где оно будет применяться, как часто, какой характер перемещения требуется и насколько грамотно спроектирована вся подъёмная система в целом.

Серия рычажных талей HSH-VT 3T сконструирована на основе простой идеи: предложить практичное ручное решение для подъёма, перемещения, позиционирования и натяжения грузов в соответствующих условиях.

На заводах и в мастерских они незаменимы при монтаже и техническом обслуживании оборудования. В строительстве и при работе на объектах ручное управление обеспечивает гибкость в условиях, когда электропитание недоступно. При выполнении операций по точному позиционированию рычажный механизм даёт оператору прямой контроль над грузом.

Завод грузоподъёмного оборудования Баодин занимается производством подъёмной техники с 1976 года. В наш ассортимент входят ручные тали, рычажные тали, электрические тали, монорельсовые каретки, гидравлические тележки, складные тележки, электрические лебёдки, канатные тяговые устройства, транспортные тележки для грузов, грузоподъёмные цепи, стропы, захваты, а также другое оборудование для перемещения грузов.

Наш многолетний опыт подтверждает простую истину: качественная работа по подъёму грузов зависит от того, насколько слаженно взаимодействуют три фактора — правильное оборудование, грамотное применение и верный режим эксплуатации.

Именно поэтому я рекомендую выбирать рычажные тали серии HSH-VT 3T с учётом реальных условий работы, а не ориентироваться только на показатель грузоподъёмности. Перед началом эксплуатации оцените массу груза, точки крепления, подъёмные приспособления, направление работы, условия окружающей среды, требования к осмотру и рекомендации завода-изготовителя.

Если тщательно учитывать все эти моменты, рычажная таль может стать простым и полезным инструментом для решения множества повседневных задач по подъёму грузов и перемещению материалов.
