PA Series Electric Wire Rope Hoist: практическое руководство по промышленному подъёму

Как выбрать электрическую таль, когда необходимо поднимать оборудование, монтировать машины или перемещать материалы в загруженном цехе? Ответ заключается не просто в выборе тали с большой грузоподъёмностью. Также необходимо учитывать способ подъёма, условия эксплуатации, несущую конструкцию, частоту использования и способ крепления груза.

Как производителю подъёмного оборудования, нам на протяжении многих лет приходилось работать с различными типами талей и оборудования для перемещения грузов. PA Series Electric Wire Rope Hoist разработана для промышленного подъёма и позиционирования грузов. В этом руководстве я расскажу, как мы используем этот тип тали, чем она отличается от другого подъёмного оборудования и что мы рекомендуем при её выборе и обслуживании.

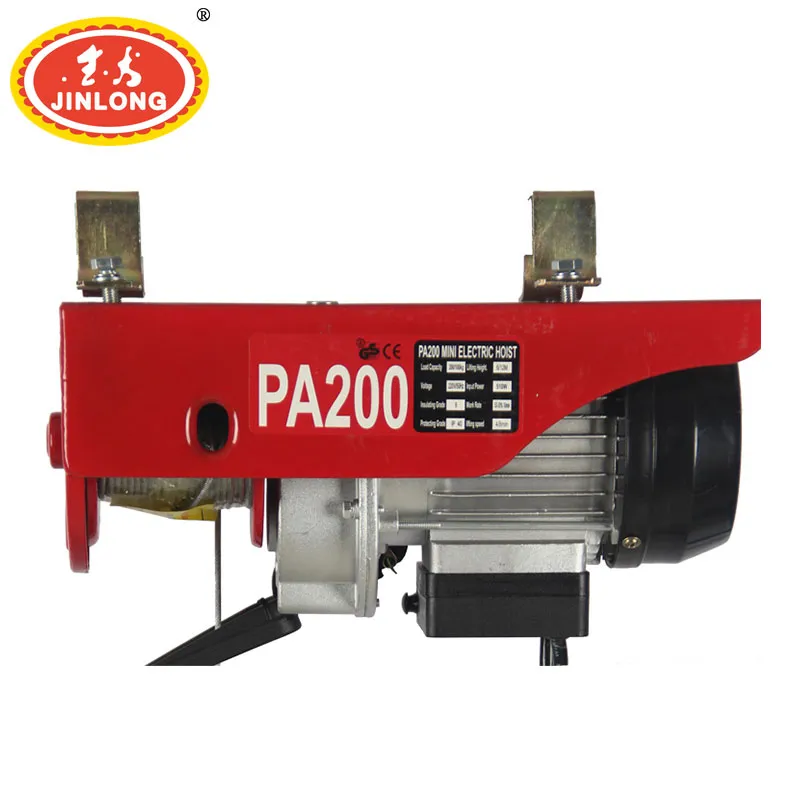

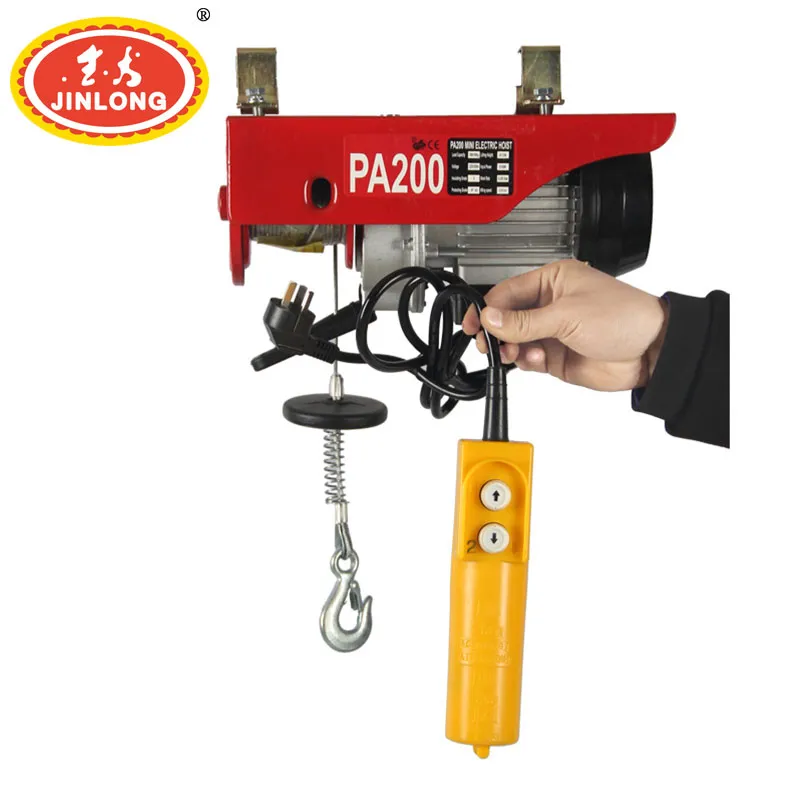

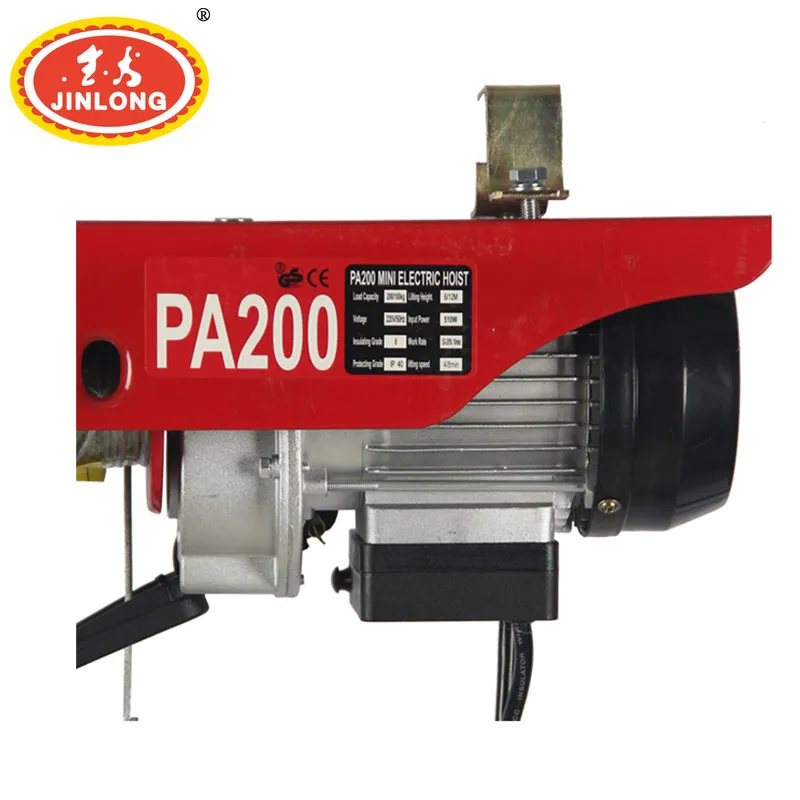

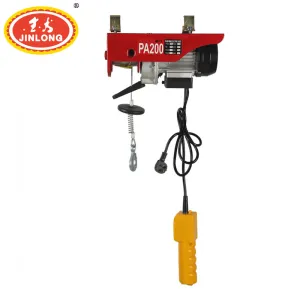

Что такое PA Series Electric Wire Rope Hoist?

PA Series Electric Wire Rope Hoist — это электрическое подъёмное устройство, которое использует электропривод и стальной канат для подъёма и опускания соответствующих грузов. По сравнению с ручным подъёмным оборудованием, электрический привод снижает физическую нагрузку на оператора и делает повторяющиеся подъёмные операции более удобными.

Для нас ключевое слово — «подходящее». Таль всегда должна использоваться в пределах номинальной грузоподъёмности и по своему прямому назначению. Стандарт ASME HST-4 распространяется на электрические канатные тали, предназначенные для вертикального подъёма свободно подвешенных ненаправленных грузов. Стандарт также отделяет такие тали от оборудования, предназначенного для подъёма людей или определённых специальных применений.

Наш завод был основан в 1976 году. Сегодня площадь нашего предприятия составляет около 25 000 квадратных метров, а штат превышает 180 сотрудников. За эти годы мы разработали широкий спектр подъёмного и транспортировочного оборудования, включая ручные тали, рычажные тали, электрические тали, монорельсовые тележки, электрические лебёдки, канатные тяговые механизмы, грузоподъёмные цепи, стропы, захваты и другую продукцию.

Этот опыт научил нас тому, что выбор подъёмного оборудования не сводится только к основному механизму. Несущая конструкция, вспомогательные грузозахватные приспособления, характеристики груза и способ работы — всё это часть подъёмной системы.

Где это можно применять?

Обычно мы учитываем Электрическая канатная таль серии PA для промышленных условий, где требуется механизированный подъём и контролируемое позиционирование груза. В зависимости от фактической комплектации изделия и условий эксплуатации к потенциальным областям применения относятся заводы, цеха, склады, участки монтажа оборудования и ремонтные операции.

Источник: приведены практические примеры применения, основанные на общей области использования электрических канатных талей для вертикального подъёма свободно подвешенных, не направляемых грузов, описанной в стандартах ASME HST-4 и B30.16. Фактическое применение должно соответствовать конкретной номинальной грузоподъёмности и инструкциям производителя.

Пример: Монтаж оборудования

Представьте, что в цехе устанавливается новый станок. Несколько рабочих могут перемещать мелкие детали вручную, однако для установки более тяжёлого узла может потребоваться управляемый подъём, чтобы точно выставить его в нужное положение.

В такой ситуации правильно подобранная электрическая канатная таль обеспечивает механизированное вертикальное перемещение. Оператор поднимает или опускает груз, а монтажная бригада сосредоточена на точном позиционировании и закреплении оборудования.

Важно подчеркнуть, что груз должен постоянно надёжно опираться и быть правильно закреплён. Таль ни в коем случае не должна заменять собой грамотную схему строповки.

Как работает электрическая канатная таль?

Принцип работы достаточно прост для понимания. Электрическая энергия приводит в действие подъёмный механизм, а стальной канат передаёт усилие на груз через соответствующее подъёмное приспособление.

В ходе типовой операции подъёма оператор управляет талью, поднимая или опуская груз. Канат наматывается на барабан подъёмного механизма или контролируется им, что позволяет перемещать груз по вертикали в пределах предусмотренного рабочего диапазона оборудования.

Для электрической канатной тали, несколько компонентов работают совместно, включая электропривод, подъёмный механизм, канат, направляющие блоки или элементы канатонаправления, крюк или грузозахватное приспособление, а также тормозные или управляющие компоненты.

Требования OSHA к мостовым кранам определяют номинальную грузоподъёмность как максимальную нагрузку, для которой кран или отдельная таль спроектированы и изготовлены производителем и которая указана на заводской табличке оборудования. OSHA также включает требования, касающиеся осмотра каната, крюков, концевых выключателей и профилактического обслуживания для соответствующего оборудования.

Именно поэтому мы всегда рекомендуем перед началом работы проверять заводскую табличку и документацию производителя, а не оценивать грузоподъёмность по внешнему виду.

Таль серии PA в сравнении с другим подъёмным оборудованием

Клиенты часто спрашивают нас, лучше ли электрическая канатная таль, чем ручная таль, рычажная таль или лебёдка. Я бы не стал отвечать на это просто «да» или «нет». Эти изделия предназначены для разных задач.

Источник: классификация талей и общий объём подъёмных операций основаны на стандартах ASME B30.16 и HST-4. Лебёдки следует выбирать в соответствии с конкретным назначением, предусмотренным производителем, а не автоматически рассматривать их как тали.

Особенно хочу, чтобы пользователи запомнили одно важное различие: таль, предназначенная для вертикального подъёма, не должна автоматически применяться для горизонтального тягового усилия. Если стальной канат работает не вертикально, траектория движения груза и действующие силы могут измениться. OSHA определяет боковое тяговое усилие как горизонтальную составляющую усилия тали, когда канаты тали работают не вертикально.

Как выбрать подходящую электрическую таль?

Когда клиенты спрашивают нас о Электрическая канатная таль серии PAмы обычно начинаем с задачи, а не с названия изделия. Рекомендую проверить эти пункты по порядку.

1. Уточните массу груза

Прежде всего определите фактическую массу груза, а затем сопоставьте её с номинальной грузоподъёмностью, указанной производителем. Никогда не выбирайте таль только потому, что её паспортная грузоподъёмность кажется близкой к массе груза.

2. Проверьте направление подъёма

Выясните, будет ли груз подниматься строго вертикально или операция предполагает тягу, волочение либо боковое нагружение. Общие стандарты на тали ориентированы на определённые условия подъёма, поэтому для специфических применений может потребоваться иное оборудование.

3. Оцените несущую конструкцию

Таль — лишь один элемент подъёмной системы. Балка, тележка, рама, кронштейн, кран или иная опорная конструкция также должны соответствовать планируемой нагрузке и условиям монтажа.

4. Учтите интенсивность эксплуатации

Если подъём выполняется лишь эпизодически, требования к оборудованию могут отличаться от условий, когда подъём осуществляется в течение всей рабочей смены. При выборе техники для интенсивной эксплуатации рекомендуем обсудить реальный рабочий цикл с производителем.

5. Учтите условия эксплуатации

Учитывайте запылённость, влажность, температуру, доступное пространство, возможность осмотра и другие условия площадки. Эти факторы влияют на выбор оборудования и его обслуживание.

Источник: Приведённые критерии выбора соответствуют принципам и области применения стандартов ASME B30.16/HST-4 и требованиям OSHA в отношении номинальных нагрузок и безопасной эксплуатации.

Наши практические рекомендации по эксплуатации и обслуживанию

На нашем заводе мы часто говорим, что подъёмное оборудование требует регулярного внимания, а не только тогда, когда что-то выходит из строя. Несколько простых проверок помогают оператору выявить проблемы на ранней стадии.

• Проверка перед началом работы: Осмотрите канат, крюк, органы управления, соединения и другие видимые компоненты.

• Проверьте номинальную грузоподъёмность:Убедитесь, что масса поднимаемого груза не превышает указанную производителем грузоподъёмность.

• Осмотрите стальной канат: Обращайте внимание на оборванные проволоки, коррозию, нехарактерный износ, деформацию и другие признаки ухудшения состояния.

• Проверьте крюк и подвесное оборудование: Ищите трещины, деформации, чрезмерный износ и другие видимые дефекты.

• Удерживайте груз под контролем: Избегайте резких перемещений и не допускайте неконтролируемого раскачивания груза.

• Не допускайте неправильного бокового нагружения: Линия подъёма должна быть выровнена с предполагаемым направлением подъёма, за исключением случаев, когда конкретные условия эксплуатации допускают иное.

• Соблюдайте регламент профилактического обслуживания: Используйте график и инструкции по обслуживанию, установленные производителем.

• Выводите из эксплуатации неисправное оборудование: Прекратите эксплуатацию оборудования при обнаружении критического дефекта.

Правила OSHA в отношении мостовых кранов закрытого типа предписывают проводить осмотр движущихся канатов не реже одного раза в месяц, уделяя внимание таким дефектам, как обрыв проволок, износ, коррозия, уменьшение диаметра, а также неисправные концевые соединения. Кроме того, OSHA требует выполнения профилактического технического обслуживания в соответствии с рекомендациями производителя крана.

Что касается такелажного оборудования, OSHA обязывает осматривать его перед использованием в каждую смену и указывает, что неисправное оборудование должно быть выведено из эксплуатации. Кроме того, на соответствующем оборудовании должна быть разборчивая маркировка рекомендуемой допустимой рабочей нагрузки, и запрещается превышать указанную грузоподъёмность.

Эти требования служат хорошим напоминанием о том, что техническое обслуживание должно быть частью повседневной работы, а не чем-то второстепенным.

Часто задаваемые вопросы

Для чего используется электрическая канатная таль серии PA?

Электрическая канатная таль серии PA предназначена для соответствующих задач механизированного подъёма оборудования, машин и промышленных материалов. Типичные примеры включают монтаж оборудования, техническое обслуживание в цехах и перемещение грузов.

В чём разница между канатной талью и цепной талью?

В канатной тали в качестве подъёмного элемента используется стальной канат, тогда как в цепной тали — грузовая цепь. Оптимальный выбор зависит от требуемой области применения, грузоподъёмности, схемы монтажа, частоты работы и конфигурации оборудования.

Можно ли использовать электрическую канатную таль серии PA для тяги?

Пользователи не должны исходить из того, что таль, предназначенная для вертикального подъёма, пригодна для тяги или бокового нагружения. Стандарт ASME HST-4 распространяется на электрические канатные тали для вертикального подъёма свободно подвешенных ненаправляемых грузов. Для отдельной задачи тяги необходимо проверить соответствие целевому назначению, указанному изготовителем.

Как часто следует осматривать стальной канат?

Периодичность осмотров зависит от применяемого оборудования и действующих норм. Для мостовых кранов, подпадающих под OSHA 1910.179, требуется проводить тщательный осмотр рабочих канатов не реже одного раза в месяц с ведением соответствующей документации. Также необходимо соблюдать инструкции изготовителя и применимые местные требования.

Можно ли использовать электрическую канатную таль для подъёма людей?

Недопустимо предполагать, что таль для грузоподъёмных операций пригодна для подъёма людей. Стандарт ASME HST-4 прямо исключает из своей области применения тали, используемые для подъёма или опускания людей. Для подъёма персонала требуется оборудование, специально спроектированное и допущенное для этой цели.

Наши итоговые рекомендации

За многие годы работы в отрасли грузоподъёмного оборудования я понял: выбирать таль гораздо проще, если начинать с реальных условий задачи. Сначала мы оцениваем массу груза, направление подъёма, несущую конструкцию, интенсивность эксплуатации и условия окружающей среды. И только после этого сравниваем варианты оборудования.

Таль канатная электрическая серии PA — практичное решение с электроприводом для подъёма оборудования, монтажа машин, технического обслуживания цехов и промышленной обработки грузов. Электрический привод и канатный способ подъёма делают её незаменимой там, где требуется управляемый подъём с приводом.

На Baoding Hoisting Machinery Works мы производим грузоподъёмное оборудование с 1976 года. Наш завод занимает около 25 000 квадратных метров, а штат насчитывает более 180 сотрудников. Помимо канатных электрических талей, наша продукция включает ручные тали, рычажные тали, электрические тали, монорельсовые каретки, электрические лебёдки, канатные тяговые устройства, грузоподъёмные цепи, стропы, захваты и другое оборудование для обработки грузов.

Для нас качественное подъёмное оборудование — это не просто средство для перемещения тяжёлых грузов. Это правильный выбор оборудования под конкретную задачу, его использование в пределах допустимых нагрузок и надлежащее техническое обслуживание на протяжении всего срока эксплуатации.
