Как поднять тяжёлое оборудование, если под рукой нет электрической тали или крупного крана? На что обратить внимание, если для завода, мастерской, склада или строительной площадки нужен простой подъёмный инструмент?

Именно этими вопросами я часто задаюсь, когда речь идёт о ручном грузоподъёмном оборудовании. Во многих производственных условиях мне вовсе не нужна сложная механизированная установка. Мне важно, чтобы оборудование было практичным, простым в обращении, надёжным и соответствовало реальной задаче подъёма.

Ручная таль HSZ-VD — это решение для ручного подъёма, предназначенное для вертикального подъёма и позиционирования подходящих грузов. Как и другие тали с ручным приводом от цепи, она использует механическую трансмиссию, преобразуя усилие от тяговой цепи в контролируемое движение подъёма. Согласно стандарту ASME HST-2, ручные цепные тали с приводом от тяговой цепи относятся к оборудованию для вертикального подъёма свободно подвешенных, ненаправляемых грузов.

В этом руководстве я объясню, на что обращаю внимание при использовании или выборе ручной тали HSZ-VD. Я рассмотрю принцип работы, практические области применения, сравнение с другим подъёмным оборудованием, критерии выбора, безопасную эксплуатацию, техническое обслуживание и часто задаваемые вопросы.

Я также поделюсь практическими соображениями, которые я вынес из опыта работы с подъёмным оборудованием. Моя цель проста: помочь пользователям понять не только то, что такое ручная таль, но и когда целесообразно её применять, а когда лучше выбрать другое подъёмное решение.

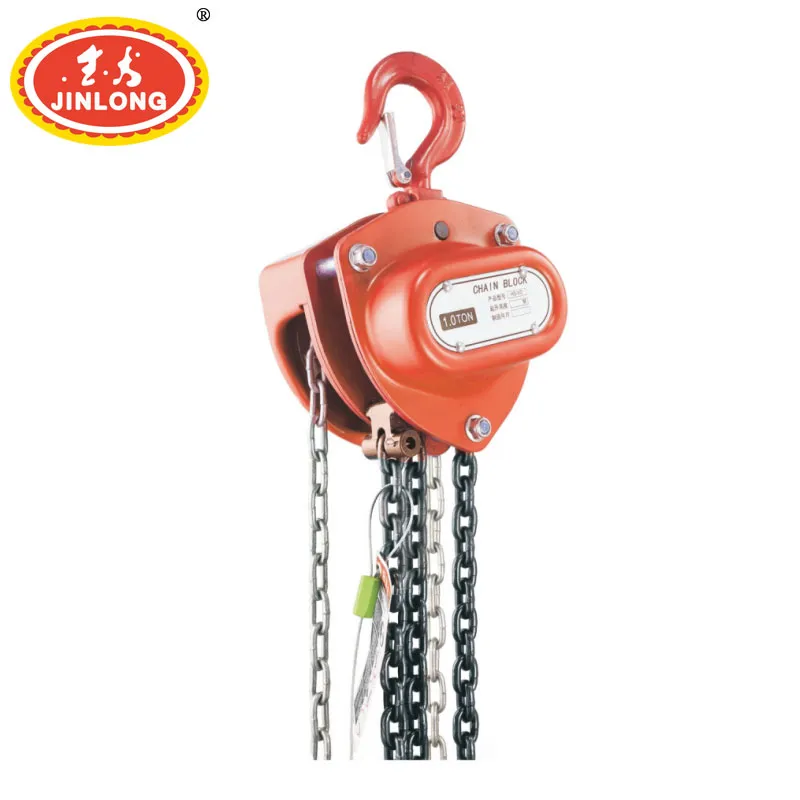

Что такое ручная таль HSZ-VD?

Ручная таль HSZ-VD — это устройство с ручным приводом, предназначенное для подъёма и опускания соответствующих подвешенных грузов. Она относится к семейству талей с ручной цепью и применяется в ситуациях, когда требуется управляемый вертикальный подъём без использования электродвигателя.

Основная идея довольно проста. Я креплю верхний крюк или точку подвеса к соответствующей несущей конструкции, соединяю нижний крюк с грузом с помощью подходящего способа строповки и привожу в действие ручную цепь. Внутренняя механическая система преобразует мускульное усилие в подъёмное движение.

Этот простой принцип — одна из причин, почему ручные тали по-прежнему востребованы в промышленных условиях. Их можно использовать там, где электропитание отсутствует, неудобно организовано или просто не требуется для конкретной задачи.

Вместе с тем я никогда не рассматриваю ручную таль как универсальный инструмент на все случаи подъёма. Важно эксплуатировать изделие в пределах номинальной грузоподъёмности и по назначению, указанному производителем. Стандарт ASME HST-2 чётко разграничивает тали с ручной цепью, предназначенные для свободно подвешенных грузов, и исключает такие области использования, как подъём или удержание людей.

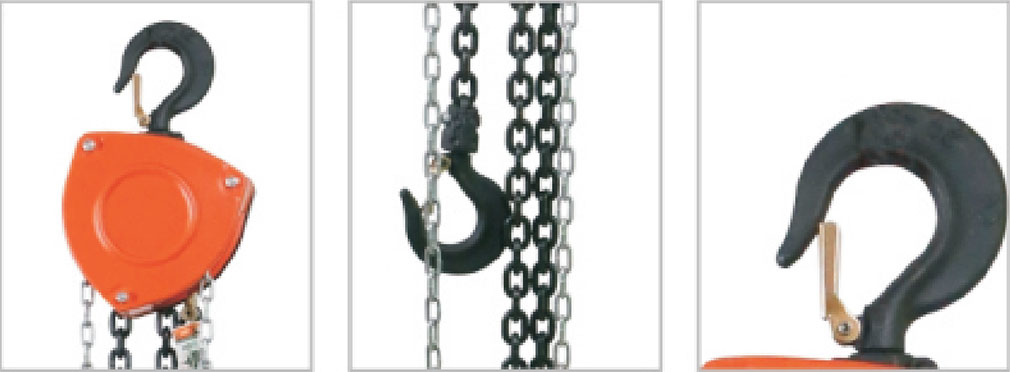

Основные узлы, на которые я обращаю внимание

При осмотре ручной тали я уделяю внимание нескольким ключевым узлам, поскольку каждый из них вносит свой вклад в общий процесс подъёма.

• Грузовая цепь: воспринимает поднимаемый груз и проходит через подъёмный механизм.

• Тяговая цепь: позволяет оператору вручную управлять подъёмом и опусканием.

• Зубчатая передача: передаёт и увеличивает усилие, прикладываемое оператором.

• Крюки: обеспечивают точки соединения тали с несущей конструкцией и грузом.

• Тормозной механизм: обеспечивает управление и удержание подвешенного груза при правильной эксплуатации.

• Корпус и рама: защищают и поддерживают внутренние узлы.

Я рассматриваю все эти элементы в совокупности. Подъёмное устройство эффективно только тогда, когда вся система соответствует условиям эксплуатации.

Как работает ручная таль HSZ-VD?

Принцип работы ручной тали проще, чем принято думать. Я тяну за цепь управления, цепь проходит через механизм, и шестерни передают это движение на грузовую цепь.

Зубчатая передача обеспечивает механическое преимущество, благодаря которому я могу поднимать вручную груз значительно большей массы, чем способен поднять непосредственно руками.

Груз поднимается с помощью нижнего крюка, тогда как верхний крюк остаётся закреплённым на подходящей опоре. Подъём контролируется оператором через цепь управления и внутреннюю тормозную систему.

Именно поэтому я считаю ручную таль особенно полезной, когда мне требуется контролируемое вертикальное перемещение, а не скоростная транспортировка.

Простой пример из мастерской

Представим, что мне необходимо снять тяжёлый электродвигатель с машины для технического обслуживания. Сначала я убеждаюсь, что несущая конструкция выдержит предполагаемую нагрузку и что двигатель можно безопасно соединить с подъёмным оборудованием.

Затем я медленно поднимаю двигатель, создаю достаточный зазор и перемещаю или устанавливаю его в соответствии с запланированной процедурой. После технического обслуживания я могу использовать управляемый спуск, чтобы вернуть двигатель на место.

Важный момент заключается в том, что я не использую ручную таль для того, чтобы тянуть двигатель вбок или перемещать его по цеху. Основное назначение — управляемый подъём и спуск.

Стандарт ASME на ручные тали с цепным приводом специально ориентирован на вертикальный подъём свободно подвешенных, не направляемых грузов.

В чём ценность ручного управления?

• Для обычного ручного режима работы электродвигатель не требуется.

• Оборудование может быть полезно там, где электропитание недоступно.

• Оператор может непосредственно управлять скоростью подъёма.

• Оборудование подходит для монтажных и ремонтных работ.

• Механическая конструкция может быть достаточно простой для осмотра и технического обслуживания.

• Оборудование может использоваться в различных условиях внутри помещений и на открытом воздухе, если оно соответствует этим условиям.

Где я применяю ручную таль HSZ-VD

Я считаю, что ценность ручной тали становится нагляднее, когда я рассматриваю реальные задачи, а не просто изучаю технические характеристики.

1. Монтаж оборудования

Монтаж оборудования часто требует небольших, но точных подъёмных перемещений. Может потребоваться поднять электродвигатель, редуктор, насос, элемент машины или другую промышленную деталь и аккуратно установить её на место.

В такой ситуации ручная таль позволяет обеспечить контролируемое вертикальное перемещение без применения электрического подъёмного оборудования.

Например, при замене электродвигателя в мастерской может потребоваться поднять его ровно настолько, чтобы он оказался выше посадочного места. После этого можно выполнить небольшие регулировки и опустить его на место.

2. Техническое обслуживание на производстве

Техническое обслуживание — ещё одна распространённая область применения. Машины со временем требуют замены подшипников, электродвигателей, шестерён, валков, насосов и других компонентов.

Некоторые компоненты слишком тяжёлые, чтобы рабочие могли безопасно поднимать их вручную. Использование подходящего механического подъёмного оборудования позволяет снизить объём ручного подъёма.

Тем не менее перед началом работ я всегда проверяю всю подъёмную систему в сборе. Сама таль — лишь один из элементов системы. Несущая балка, точка крепления, крюк, строп и способ соединения также должны соответствовать требованиям.

3. Применение в мастерских

Небольшим и средним мастерским не всегда требуется электрический кран для каждой задачи. Ручная таль может быть полезна для периодических подъёмных и ремонтных работ.

Я особенно ценю эту гибкость, когда точка подъёма уже имеется и работа не требует установки стационарной электрической системы.

4. Строительные и монтажные площадки

Строительные и монтажные работы могут выполняться в местах с ограниченным или временным электропитанием.

Ручная таль может стать практичным решением для подъёма соответствующих грузов при условии надлежащей оценки несущей конструкции и схемы строповки.

5. Обслуживание складских помещений

На складе для перемещения грузов обычно используются гидравлические тележки, вилочные погрузчики и другое подъёмно-транспортное оборудование. Однако ремонтным бригадам всё же может потребоваться специализированный подъёмный инструмент для ремонта оборудования или замены компонентов.

Для таких задач я могу использовать таль вместо того, чтобы завозить крупногабаритный вилочный погрузчик в стеснённую ремонтную зону, при условии что схема подъёма соответствует требованиям.

Источник: категории применения основаны на предполагаемом использовании ручных талей с цепным приводом, описанном в стандарте ASME HST-2, который охватывает вертикальный подъём свободно подвешенных грузов.

Сравнение цепной тали HSZ-VD с другим подъёмным оборудованием

Когда клиент спрашивает меня, какое грузоподъёмное изделие выбрать, я не сразу рекомендую цепную таль. Сначала я уточняю, что именно должно делать оборудование.

Ручная цепная таль, рычажная таль, электрическая цепная таль и вилочный погрузчик обладают разными преимуществами. Выбор между ними зависит от направления подъёма, массы груза, частоты работы, требований к перемещению, доступного источника питания и планировки рабочей зоны.

Ручная цепная таль и рычажная таль: сравнение

Ручная цепная таль предназначена прежде всего для вертикального подъёма с использованием подходящей верхней опоры. Рычажная таль также может применяться для подъёма, перемещения, натяжения и других задач в зависимости от изделия и применимых требований.

ASME B30.21 распространяется на рычажные тали и конкретно регулирует их применение для подъёма, тяги и натяжения.

Если моя задача — преимущественно вертикальный подъём с верхней точки, я обычно в первую очередь рассматриваю подходящую ручную таль. Если задача связана с тягой или натяжением, я также рассматриваю рычажную таль.

Ручная таль против электрической цепной тали

Основное различие заключается в источнике питания и способе управления.

Электрическая цепная таль обеспечивает механизированный подъём и часто лучше подходит для частых подъёмных операций. Ручная таль не требует электродвигателя и может быть полезна для эпизодических подъёмных задач.

Источник: описания функций оборудования составлены на основе ASME HST-2 для ручных цепных талей и ASME B30.21 для рычажных талей.

Ручная таль против вилочного погрузчика

Я бы не стал сравнивать эти два устройства только по грузоподъёмности, поскольку они выполняют совершенно разные задачи.

Вилочный погрузчик предназначен для захвата, транспортировки и укладки грузов, особенно палетированных. Ручная таль — это прежде всего подъёмное устройство, которому требуется надёжная верхняя опора.

Если мне нужно перемещать палеты по складу, гораздо целесообразнее использовать вилочный погрузчик или гидравлическую тележку. Если же требуется поднять узел оборудования вертикально при техническом обслуживании, более подходящим вариантом будет ручная таль.

Как я выбираю подходящую ручную таль

Выбор правильного подъёмного оборудования начинается с понимания задачи. Обычно я прохожу через несколько вопросов, прежде чем выбрать модель.

1. Какова максимальная масса груза?

Это первый вопрос, который я задаю.

Я не подбираю оборудование по средней массе груза. Я учитываю самый тяжёлый груз, который фактически будет подниматься, и сравниваю его с номинальной грузоподъёмностью, указанной производителем.

Я никогда не рекомендую превышать номинальную грузоподъёмность. Номинальная грузоподъёмность — это не цель, которую нужно превзойти, а предел, который необходимо соблюдать.

2. Какая мне нужна высота подъёма?

Требуемая высота подъёма — ещё один важный момент.

Я проверяю расстояние от точки крепления тали до самого низкого и самого высокого требуемого положения груза. Затем сопоставляю это требование с доступной высотой подъёма конкретной модели.

Я не предполагаю, что все ручные тали имеют одинаковую длину цепи или диапазон подъёма. Точные характеристики всегда следует брать из технической документации на изделие.

3. Как часто я буду использовать таль?

От частоты использования зависит мой выбор оборудования.

Если я поднимаю один-два груза от случая к случаю, ручной привод может быть вполне практичным. Если же тяжёлые грузы приходится поднимать непрерывно на протяжении всей рабочей смены, я бы тщательно рассмотрел возможность применения электрического оборудования, чтобы повысить производительность и снизить нагрузку на оператора.

4. Что представляет собой несущая конструкция?

Это один из важнейших моментов, которым иногда пренебрегают.

Безопасность ручной тали определяется надёжностью всей подъёмной системы в целом. Мне необходимо убедиться, что балка, тележка, точка крепления, крюк, стропа или другая опора рассчитаны на предполагаемую нагрузку.

Я никогда не считаю, что балка с удобным расположением автоматически пригодна для подъёма.

5. Каковы условия эксплуатации?

Я также проверяю, проводятся ли работы в помещении или на открытом воздухе, есть ли пыль или влага, достаточно ли свободного пространства и могут ли работники находиться на безопасном удалении от поднятого груза.

Условия окружающей среды могут влиять на выбор оборудования, периодичность проверок, техническое обслуживание и порядок работы.

Источник: рекомендации по выбору основаны на предполагаемой области применения стандарта ASME HST-2 и общих принципах проверки талей, на которые ссылается OSHA.

Как я безопасно эксплуатирую ручную таль

Грузоподъёмное оборудование ни в коем случае нельзя рассматривать как обычный ручной инструмент. Даже компактная ручная таль может стать причиной серьёзной аварии при перегрузке, неправильном подвешивании, повреждении или нарушении правил эксплуатации.

Поэтому я всегда делю процесс на три этапа: перед подъёмом, во время подъёма и после подъёма.

Перед подъёмом

• Проверьте маркировку изделия и номинальную грузоподъёмность.

• Осмотрите грузовую цепь на наличие видимых повреждений или аномальных деформаций.

• Проверьте крюки и точки крепления.

• Убедитесь, что опорная конструкция подходит для подъёма.

• Переведите

• Убедитесь, что груз правильно сбалансирован.

• Выведите определённые людей из зоны подъёма.

• Убедитесь, что траектория подъёма свободна.

Требования OSHA к мостовым кранам включают особое внимание при осмотре крюков и цепей тали, в том числе проверку на наличие деформаций, трещин, чрезмерного износа, деформированных звеньев и других дефектов, которые могут нарушить нормальную работу оборудования.

Во время подъёма

Поднимаю груз медленно и избегаю резких движений.

Если груз начинает раскачиваться, я останавливаюсь и даю ему стабилизироваться, вместо того чтобы пытаться выровнять его резким движением.

Также я не допускаю людей к подвешенному грузу. Я никогда не считаю пространство под подвешенным грузом обычной рабочей зоной.

Ещё один важный момент: я не использую ручную таль для целей, для которых она не предназначена. Стандарт ASME HST-2 исключает тали, используемые для подъёма или удержания людей, а также для ряда других нестандартных применений.

После подъёма

После размещения груза я убеждаюсь в его устойчивости и только затем отсоединяю грузозахватное приспособление.

По возможности я возвращаю таль на подходящее место хранения и сообщаю о любых неполадках, замеченных во время работы.

Проблемы, которые я никогда не игнорирую

• Треснувшие или серьёзно повреждённые крюки

• Деформированные звенья грузоподъёмной цепи

• Нехарактерное движение цепи

• Посторонний шум в редукторе

• Неисправности тормоза

• Видимая коррозия на важных компонентах

• Неожиданное проскальзывание груза

• Повреждённые или отсутствующие элементы безопасности

Если я обнаруживаю серьёзный дефект, я не продолжаю пользоваться оборудованием в надежде, что проблема исчезнет сама собой. Оборудование следует вывести из эксплуатации и провести его оценку в соответствии с инструкциями производителя и применимыми требованиями рабочего места.

Обслуживание и практические советы по покупке

Ручная таль имеет относительно простую конструкцию, но это не означает, что обслуживанием можно пренебрегать. Регулярный осмотр помогает мне выявлять проблемы до того, как они повлияют на нормальную работу.

Осмотр грузоподъёмной цепи

Грузоподъёмная цепь — один из важнейших компонентов. Я проверяю наличие явного износа, деформации, коррозии, повреждённых звеньев, скручивания и других отклонений от нормы.

Правила OSHA, касающиеся подъёмного оборудования, предписывают проверять цепи на предмет чрезмерного износа, скрученных или деформированных звеньев, а также растяжения, превышающего допустимые значения, установленные изготовителем.

Осмотр крюков

Я проверяю как верхний, так и нижний крюки на наличие видимых деформаций, трещин, повреждений и неисправностей предохранительной защёлки, если она предусмотрена конструкцией.

Я не пытаюсь ремонтировать повреждённый крюк путём нагрева, гибки, сварки или с использованием кустарных методов. Работы с ответственными подъёмными компонентами должны выполняться в соответствии с требованиями изготовителя к ремонту и применимыми стандартами.

Проверка тормозной системы и редуктора

Если ход подъёма кажется нештатным, груз не удерживается надлежащим образом или механизм издаёт нехарактерные звуки, я останавливаю работу и провожу диагностику.

Ручная таль должна обеспечивать контролируемый подъём и опускание груза. Неожиданное проскальзывание или нештатная работа — это то, что я не оставляю без внимания.

Поддержание оборудования в чистоте

Пыль, грязь, влага и агрессивные вещества со временем могут ухудшить состояние оборудования.

Я поддерживаю таль в должной чистоте и следую рекомендациям изготовителя по смазке и хранению.

Совет при покупке: запрашивайте реальные технические характеристики

При покупке грузоподъёмного оборудования я предпочитаю конкретную информацию, а не общие маркетинговые описания.

• Номинальная грузоподъёмность

• Доступная высота подъёма

• Характеристики грузовой цепи

• Масса нетто

• Габаритные размеры

• Размеры и конструкция крюков

• Допустимые условия эксплуатации

• Инструкции по осмотру и техническому обслуживанию

• Доступные запасные части

• Поддержка производителя или поставщика

Я также уточняю, чётко ли указаны в технической документации изделия его назначение и эксплуатационные ограничения. Это особенно важно потому, что ASME HST-2 является стандартом эксплуатационных характеристик для определённого типа талей с ручным цепным приводом, а не общим допуском для любых подъёмных операций.

Почему для меня важен опыт производителя

Выбирая производителя грузоподъёмного оборудования, я смотрю шире, чем на одно изделие. Мне важно понимать, насколько компания знакома с отраслью подъёмно-транспортного оборудования в целом.

Наш завод Baoding Hoisting Machinery Factory, был основан в 1976 году. У нас работают более 180 сотрудников, а площадь предприятия составляет около 25 000 квадратных метров.

Мы находимся в городе Баодин — древнем городе Китая с удобным доступом к основным транспортным артериям, включая скоростные автомагистрали и национальное шоссе 107. Такое расположение создаёт практические преимущества для связи, транспортировки, производства и доставки.

За многолетнюю историю производства мы накопили богатый опыт в области грузоподъёмного и погрузочно-разгрузочного оборудования. Наш ассортимент охватывает ручные тали, рычажные тали, электрические тали, монорельсовые тележки, гидравлические тележки, складные носилки, бортовые подъёмные устройства, электрические лебёдки, тяговые рычажные лебёдки, электрические подъёмники, транспортные тележки, магнитные захваты, домкраты, грузоподъёмные цепи, стропы и захваты для балки.

Зарегистрированный нами бренд Jinlong включает ручные тали серий HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O.

Мы также производим рычажные тали HSH-E и HSH-VT, а также электрические тали PA, CD1, MD1, JC25 и HHBB. Такой широкий ассортимент даёт нам практическое понимание того, как различные грузоподъёмные средства работают в комплексе в реальных системах обработки грузов.

Наш завод также располагает производственным и испытательным оборудованием, которое обеспечивает полный цикл изготовления продукции. По моему убеждению, производственный опыт имеет решающее значение, поскольку подъёмное оборудование должно проектироваться и выпускаться с учётом реальных условий эксплуатации, а не только с акцентом на внешний вид.

В то же время я считаю, что выбор оборудования должен оставаться прозрачным. Перед использованием подъёмного оборудования покупателям следует всегда проверять точные характеристики модели, номинальную грузоподъёмность, предполагаемую область применения, инструкцию по эксплуатации и соответствующие местные нормативные требования.

Часто задаваемые вопросы по ручной тали HSZ-VD

1. Для чего используется ручная таль HSZ-VD?

Ручная таль HSZ-VD предназначена для вертикального подъёма и опускания грузов. Типичные области применения — заводы, мастерские, строительные площадки, склады, техническое обслуживание оборудования и монтаж техники.

2. Требуется ли для работы ручной тали HSZ-VD электричество?

Ручная таль приводится в действие с помощью тяговой цепи и механической передачи, поэтому для штатного подъёма электродвигатель не требуется. Благодаря этому ручное подъёмное оборудование востребовано в местах, где электропитание отсутствует или его использование нецелесообразно.

3. Можно ли использовать ручную таль для подъёма людей?

Нет. Стандартную ручную таль с цепным приводом не следует считать пригодной для подъёма людей. Стандарт ASME HST-2 прямо исключает тали, используемые для подъёма или удержания людей.

4. Как выбрать подходящую цепную таль HSZ-VD?

Начинаю с максимальной нагрузки, необходимой высоты подъёма, частоты использования, несущей конструкции, условий эксплуатации и доступного пространства. Затем сопоставляю эти требования с точными техническими характеристиками, предоставленными производителем.

5. Что следует проверить перед началом использования цепной тали?

Проверяю грузовую цепь, крюки, элементы безопасности, работу редуктора и тормоза, надёжность подвеса, а также общее состояние оборудования. В рекомендациях OSHA по подъёмному оборудованию особо подчёркивается необходимость осмотра крюков и цепей на предмет повреждений, деформаций, чрезмерного износа и других признаков небезопасного состояния.

Заключение: как я оцениваю цепную таль HSZ-VD

Для меня ценность цепной тали HSZ-VD — в её прямом назначении. Когда требуется управляемый вертикальный подъём и нет необходимости в электрической подъёмной системе, ручная цепная таль может стать практичным решением.

Я особенно рассматриваю её для монтажа оборудования, обслуживания цехов, ремонта на производстве, строительных работ и других подходящих подъёмных операций, где груз может быть надлежащим образом закреплён и контролируем.

Но я никогда не выбираю подъёмное оборудование только по названию изделия. Сначала я оцениваю массу груза, высоту подъёма, несущую конструкцию, частоту работы, условия эксплуатации и требуемое перемещение. Эти параметры показывают, действительно ли ручная таль является подходящим решением.

Безопасность не менее важна. Я проверяю цепь и крюки, не превышаю номинальную грузоподъёмность, не допускаю людей к подвешенным грузам и соблюдаю инструкции производителя по эксплуатации и техническому обслуживанию. ASME HST-2 задаёт конкретные требования к рабочим характеристикам ручных цепных талей с ручным приводом, а материалы OSHA содержат дополнительные рекомендации по проведению проверок и охране труда на рабочем месте.

При правильном выборе, корректном монтаже, регулярных проверках и аккуратной эксплуатации таль HSZ-VD может стать полезной частью надёжной промышленной подъёмной системы.
