Как переместить тяжёлый груз по горизонтали, если у меня уже есть балка, но электрический привод не требуется? Подходит ли ручная монорельсовая тележка для моего цеха или завода? И что необходимо проверить перед установкой тележки совместно с ручной талью или электрической талью?

Эти практические вопросы я часто слышу, когда специалисты планируют простую подвесную подъёмную систему. Во многих цехах, на складах, заводах и участках технического обслуживания ответ не всегда предполагает сложную кран-механизацию. Правильно подобранная Ручная монорельсовая тележка серии DST обеспечивает простое решение для перемещения подвешенного груза вдоль подходящей балки.

Что мне нравится в ручной тележке — это её простота. Тележке не требуется отдельный электрический двигатель перемещения: оператор передвигает её вдоль балки вручную. Для перемещения грузов на короткие расстояния и при эпизодической эксплуатации это может быть очень практичным вариантом.

Но даже для простого оборудования требуется тщательный подбор. Перед принятием решения я всегда оцениваю массу груза, параметры балки, тип тали, длину перемещения, высоту подъёма, интенсивность эксплуатации и условия работы. В этом руководстве я расскажу, как подхожу к каждому из этих пунктов и как использую Тележку монорельсовую ручную серии DST в составе полной подъёмной системы.

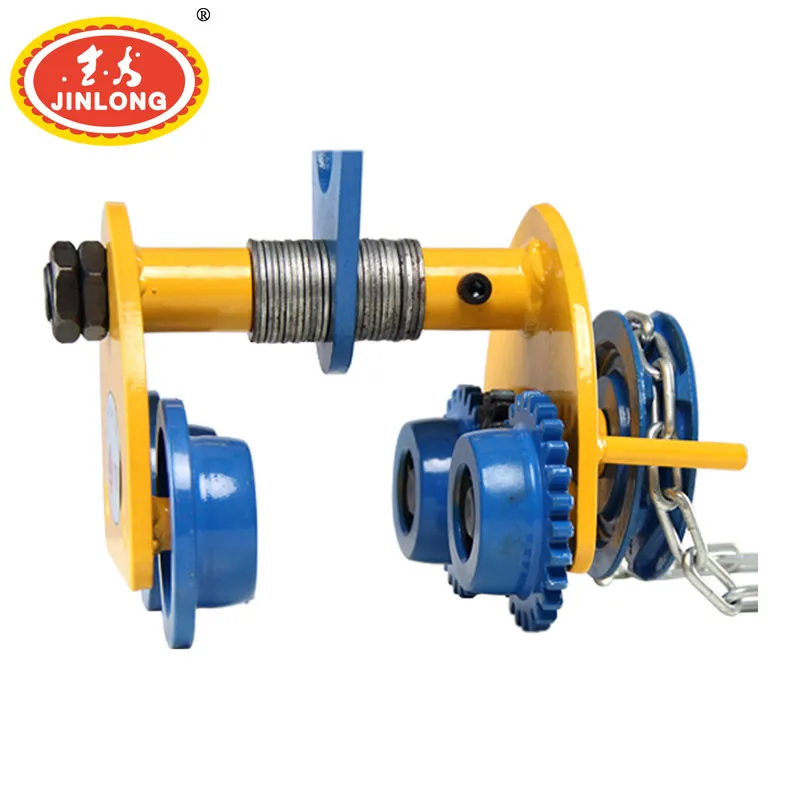

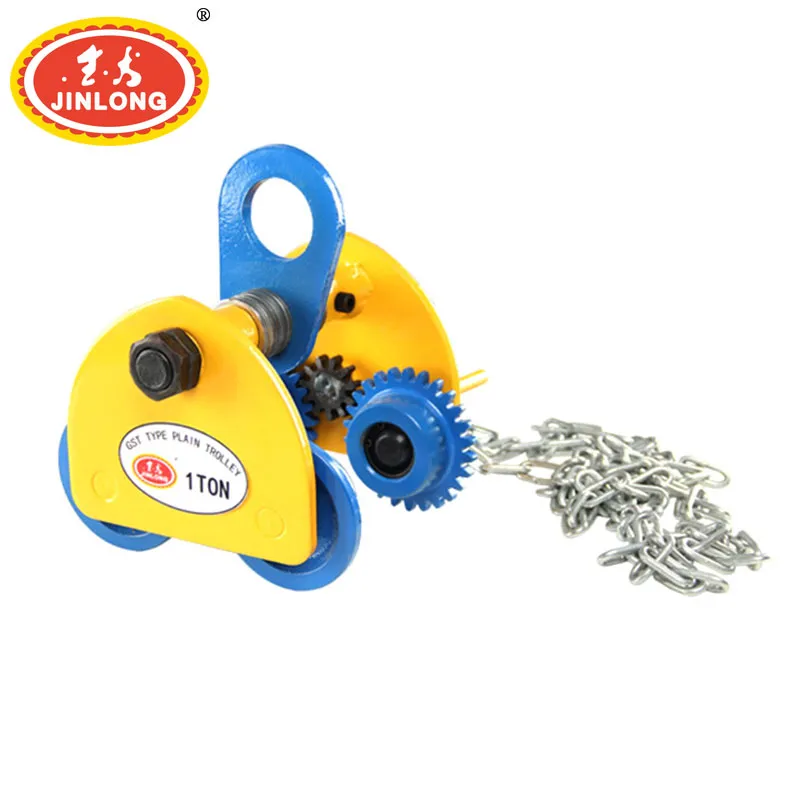

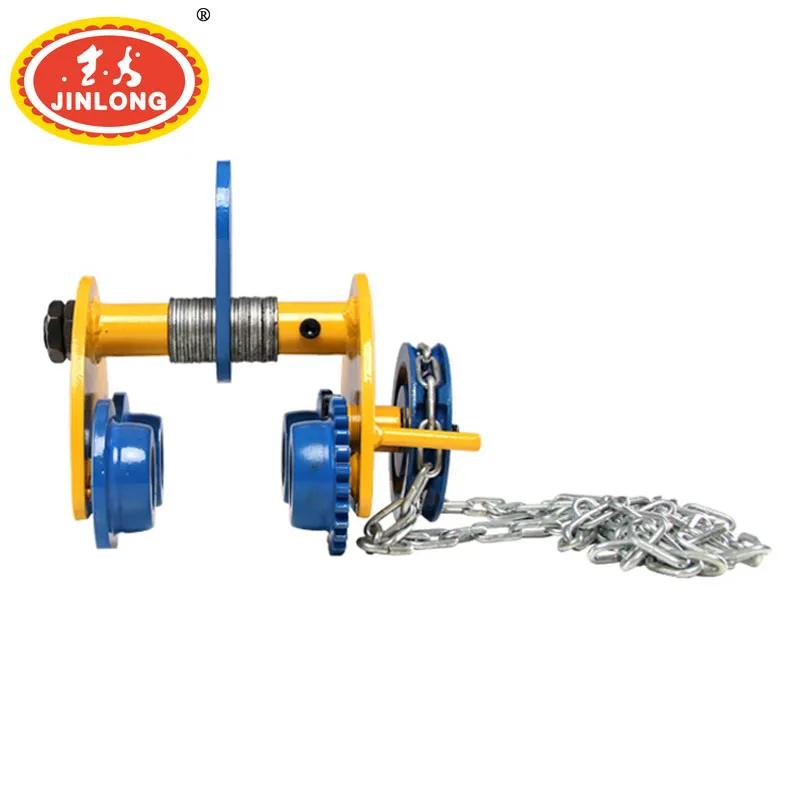

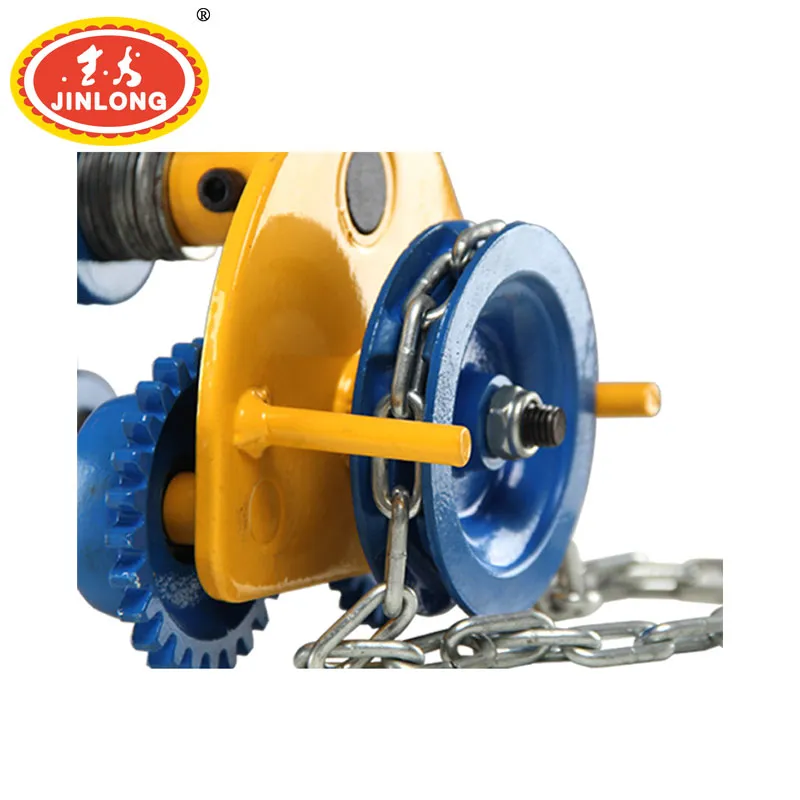

Что такое монорельсовая ручная тележка серии DST?

Монорельсовая тележка — это механическое устройство, предназначенное для перемещения по подвесной балке. Совместимая таль подвешивается к тележке, что позволяет оператору поднимать груз по вертикали и перемещать его по горизонтали вдоль балки.

Монорельсовая ручная тележка серии DST спроектирована на основе этого базового принципа работы. Вместо электрического привода перемещения оператор передвигает тележку вручную.

Благодаря этому система получается относительно простой. Отдельный электропривод тележки не требуется, если горизонтальное перемещение выполняется лишь эпизодически или на короткие расстояния.

Типовая система с ручной тележкой состоит из трёх основных элементов:

• Подвесная балка: обеспечивает несущую конструкцию и путь перемещения.

• Ручная тележка: перемещается по балке и служит опорой для тали.

• Таль: осуществляет подъём и опускание груза.

В зависимости от области применения каретка может использоваться с подходящей ручной талью, электрической талью или другим совместимым подъёмным устройством. Точное сочетание всегда следует согласовывать с технической документацией производителя.

Зачем может быть полезна ручная каретка

Когда мне нужно переместить груз всего на несколько метров, не обязательно применять электрический горизонтальный привод. Использование ручной каретки позволяет сократить число электрических компонентов в системе.

Каретка также удобна на участках с ограниченным доступом к электросети или там, где конструкция должна оставаться максимально простой.

Тем не менее я бы не назвал ручной привод лучшим решением для любой задачи. Если каретка перемещается непрерывно в течение всей рабочей смены, усилие оператора становится важным фактором. В этом случае я бы сравнивал шестерёнчатую и электрическую каретки.

Как работает ручная монорельсовая каретка

Принцип работы достаточно прост. Колёса каретки перемещаются по нижней полке подходящей двутавровой балки. Таль подвешена под кареткой.

Сначала я поднимаю груз на нужную высоту с помощью тали. После того как груз надёжно закреплён и сбалансирован, я вручную перемещаю каретку по балке.

Тележка обеспечивает горизонтальное перемещение, а тельфер — вертикальный подъём.

Такое простое распределение функций очень важно. Я не рассматриваю тележку как замену тельферу и не ожидаю, что тельфер решит задачи, которые относятся к тележке или несущей конструкции.

Что я проверяю перед монтажом

Источник: Этот перечень основан на практических принципах выбора и безопасности подъёмного оборудования. OSHA определяет номинальную нагрузку как максимальную нагрузку, для которой оборудование спроектировано и изготовлено, и требует, чтобы номинальные нагрузки были чётко указаны на соответствующем оборудовании. OSHA также регулирует вопросы просвета, осмотра, испытаний, технического обслуживания и работы с грузами.

Где я применяю ручную монорельсовую тележку серии DST

Обычно я рассматриваю ручную монорельсовую тележку, когда мне требуется горизонтальное перемещение груза по подвесному пути, но при этом нет необходимости в электрическом приводе механизма передвижения. Следующие области применения являются типичными примерами.

1. Цеха предприятий

На производстве мне может быть необходимо перемещать электродвигатели, редукторы, пресс-формы, детали машин, инструменты и другие тяжёлые компоненты с одного рабочего места на другое.

При наличии подходящей подвесной балки я могу скомпоновать ручную тележку с соответствующей талью. Груз поднимается, а затем перемещается горизонтально вдоль балки.

Это также позволяет поддерживать свободное пространство на полу цеха. Вместо того чтобы перевозить тяжёлый узел машины через загруженный производственный участок на вилочном погрузчике, груз можно перемещать по подвесному пути, если монтаж выполнен надлежащим образом.

2. Техническое обслуживание оборудования

Техническое обслуживание — ещё одна ситуация, в которой я нахожу полезным применение ручного подвесного подъёма.

Электродвигатель, насос, редуктор или другой узел машины может потребоваться снять и переместить на небольшое расстояние в зону ремонта. Подходящая таль поднимает узел, а тележка обеспечивает горизонтальное перемещение.

Для периодического технического обслуживания мне может вообще не потребоваться электрический механизм передвижения.

3. Монтаж оборудования

Во время монтажа точка подъёма не всегда располагается непосредственно над конечным положением оборудования.

Например, я могу поднять компонент у входа в машинный зал, а затем переместить его по подвесной балке в место окончательной установки. Монорельсовая каретка значительно упрощает такое позиционирование, если несущая конструкция соответствует требованиям.

4. Склады

На некоторых складах используется подвесное подъёмное оборудование для перемещения деталей машин, пресс-форм, инструмента и других тяжёлых грузов, которые сложно обрабатывать вручную.

Если груз необходимо перемещать на ограниченные расстояния, ручная каретка может стать экономичной альтернативой электроприводному транспортному оборудованию.

5. Строительные и монтажные площадки

На некоторых строительных или монтажных объектах рабочая зона часто меняется. Простая ручная подъёмная система может быть полезна, если подходящая балка или временная несущая конструкция надлежащим образом рассчитана.

Я всегда различаю понятия «переносное» и «импровизированное». Подъёмная система никогда не должна устанавливаться на балку только потому, что эта балка случайно оказалась рядом.

6. В областях с ограниченным электроснабжением

Поскольку перемещение каретки осуществляется вручную, сама каретка не требует электроприводного двигателя передвижения.

Это удобно в условиях, где механизированное перемещение не требуется или где прокладка электрической инфраструктуры усложнила бы относительно простую задачу подъёма.

Ручная тележка DST в сравнении с другим подъёмно-транспортным оборудованием

Сравнивая подъёмное оборудование, я начинаю с задачи, а не с изделия. Ручная тележка, тележка с цепным приводом, электрическая тележка, мостовой кран и вилочный погрузчик решают разные задачи.

Правильный выбор зависит от того, как часто я перемещаю груз, какое расстояние он проходит, какой уровень управления мне нужен, а также выполняется ли перемещение на уровне потолка или на уровне пола.

Источник: Это практическое сравнение, а не универсальная таблица характеристик. Нормативные документы OSHA охватывают подъёмное оборудование, перемещение каретки, номинальные нагрузки, осмотр, испытания, техническое обслуживание и работу с грузами. Стандарт ASME B30.16 регламентирует конструкцию, монтаж, эксплуатацию, осмотр, испытания и техническое обслуживание подвесных и стационарных талей.

Когда я предпочитаю ручную каретку

Я обычно выбираю ручную каретку в следующих случаях:

• Груз необходимо перемещать только на короткое расстояние.

• Горизонтальное перемещение требуется эпизодически.

• Допускается ручное управление.

• Электропривод перемещения не требуется.

• В наличии имеется подходящая двутавровая балка.

• Система должна оставаться максимально простой.

Если у меня производственная линия, где грузы перемещаются многократно в течение дня, я бы более внимательно рассмотрел вариант с электроприводом перемещения. Ручное оборудование может быть надёжным, однако усилие оператора всегда должно учитываться при выборе.

Как я выбираю подходящую ручную монорельсовую каретку серии DST

Выбор подходящей ручной монорельсовой каретки серии DST — это не просто подбор каретки нужной грузоподъёмности. Я оцениваю условия эксплуатации в комплексе.

1. Начинаю с определения максимальной нагрузки

Прежде всего, я определяю максимальную нагрузку, которая будет фактически подниматься.

Я не подбираю оборудование, ориентируясь только на номинальную или среднюю нагрузку. Если в процессе работы иногда приходится поднимать более тяжёлые компоненты, я обязательно учитываю эти нагрузки.

Я также помню, что каретка — лишь одна часть системы. Таль, грузозахватные приспособления, балка, соединения и несущая конструкция — всё это должно соответствовать предполагаемой нагрузке.

Стандарт OSHA требует, чтобы эксплуатируемое оборудование не нагружалось сверх его номинальной грузоподъёмности, за исключением разрешённых случаев испытаний.

2. Измеряю балку

Это один из важнейших этапов при заказе ручной монорельсовой каретки.

Я измеряю ширину и толщину полки балки и сравниваю полученные размеры с техническими характеристиками каретки производителя.

Я также осматриваю саму балку. Каретка может идеально подходить по размерам, но это ещё не означает, что балка обладает достаточной несущей способностью для предполагаемой подъёмной операции.

3. Учитываю частоту перемещения

Если я перемещаю груз лишь несколько раз в день, ручной привод может быть очень практичным решением.

Если же тот же груз необходимо перемещать непрерывно, оператор может уставать. В такой ситуации я сравниваю общие эксплуатационные расходы и производительность ручной каретки с механической кареткой с редуктором или электрической кареткой.

4. Я учитываю расстояние перемещения

Ручное перемещение наиболее эффективно, когда горизонтальное расстояние перемещения и условия эксплуатации являются разумными для оператора.

При больших расстояниях перемещения я уделяю особое внимание усилию оператора, состоянию балки, выравниванию пути и тому, повысит ли механизированное перемещение эффективность.

5. Я проверяю высоту подъёма

Высота подъёма — ещё одна деталь, которую легко упустить.

Я оцениваю не только саму тележку. Я смотрю на тележку, таль, крюк, стропу и груз вместе.

Если доступное пространство ограничено, даже идеально подходящая тележка может не обеспечить достаточную полезную высоту подъёма.

Источник:Эти критерии выбора представляют собой практические рекомендации, основанные на принципах проектирования подъёмных систем, а также на требованиях к осмотру, монтажу, эксплуатации и техническому обслуживанию, установленных OSHA и ASME. В частности, стандарт ASME B30.16 охватывает эти области применительно к подвесным и стационарным талям.

Безопасная эксплуатация ручной монорельсовой тележки

Ручная тележка может иметь простую конструкцию, однако я никогда не отношу её к оборудованию с низким уровнем риска. Она удерживает подвешенный груз, поэтому основные правила безопасности при подъёме остаются обязательными.

Предэксплуатационный осмотр

Перед началом работы я проверяю тележку и рабочую зону.

• Осматриваю раму тележки на предмет трещин, изгибов или деформаций.

• Проверяю колёса на наличие нехарактерного износа или видимых повреждений.

• Убеждаюсь в том, что колёса вращаются свободно и правильно.

• Проверяю болты, штифты, гайки и регулировочные элементы.

• Осматриваю точку крепления тали.

• Контролирую соответствие номинальной грузоподъёмности.

• Оцениваю видимое состояние несущей балки.

• Убеждаюсь, что путь перемещения свободен.

• Проверяю правильность крепления и уравновешивания груза.

Требования OSHA к мостовым кранам предусматривают регулярный осмотр функциональных механизмов и определённых грузозахватных компонентов, а также периодическую проверку на наличие изношенных, треснувших, деформированных, корродированных или ослабленных деталей.

Поддерживайте балансировку груза

Перед перемещением груза я убеждаюсь, что он надёжно закреплён и сбалансирован.

Я избегаю резких стартов и остановок, так как неконтролируемое движение создаёт дополнительные усилия и вызывает раскачивание груза.

Согласно руководству OSHA по работе с грузами на мостовых кранах, груз должен быть надёжно закреплён и сбалансирован до подъёма более чем на несколько дюймов, а также не допускаются резкие ускорения и замедления и контакт с препятствиями.

Избегайте бокового натяжения

Я удерживаю подъёмный канат максимально близко к вертикали, насколько это требуется в данных условиях. Я не использую таль в качестве импровизированного устройства для бокового перемещения.

OSHA определяет боковое натяжение как горизонтальную составляющую усилия тали, когда грузовой канат не вертикален, и накладывает ограничения на боковое натяжение при работах с мостовыми кранами, подпадающих под её действие.

Не подпускайте людей к подвешенным грузам

Я не допускаю присутствия посторонних людей на траектории движения груза.

К подвешенному грузу нельзя относиться как к обычному предмету, который безопасно перемещать через заполненную людьми рабочую зону. Я сначала планирую маршрут и контролирую рабочую зону.

OSHA требует от операторов избегать перемещения грузов над людьми и запрещает подъём, опускание или перемещение, когда работник находится на грузе или крюке.

Не превышайте номинальную грузоподъёмность

Это звучит очевидно, но данное правило является одним из самых важных.

Номинальная грузоподъёмность — это предел, а не цель. Если условия эксплуатации изменились или груз оказался тяжелее ожидаемого, я останавливаюсь и заново оцениваю пригодность оборудования.

Советы по обслуживанию и практические рекомендации по выбору

Поддерживайте колёса и зону движения в чистоте

Колёсам требуется подходящая поверхность для передвижения. Грязь, металлическая стружка, ржавчина и другие загрязнения могут затруднить движение тележки и ускорить износ.

Если я замечаю необычное сопротивление при перемещении тележки, я не начинаю просто давить сильнее. Сначала я выясняю причину.

Проверяйте колёса и подшипники

Колёса и подшипники — важные подвижные детали. Я обращаю внимание на затруднённое движение, посторонний шум, видимые повреждения или чрезмерный износ.

При обнаружении серьёзного дефекта я вывожу оборудование из эксплуатации до тех пор, пока проблема не будет должным образом оценена.

Проверяйте раму и крепёжные элементы

Я периодически осматриваю раму тележки, боковые пластины, болты, пальцы и регулировочные узлы.

Ослабленные или повреждённые детали могут нарушить соосность колёс и повлиять на надёжность удержания груза.

Не вносите несанкционированные изменения в конструкцию

Категорически не рекомендую вносить изменения без надлежащего технического согласования, например приваривать дополнительные пластины, сверлить новые отверстия, заменять узлы колёс или модернизировать точку подвеса.

Даже небольшая переделка может изменить схему передачи нагрузки и повлиять на прочность всей конструкции.

По требованиям OSHA любые модификации и повторное определение грузоподъёмности подкранового оборудования, на которое распространяются нормы, должны тщательно проверяться квалифицированным инженером или производителем с проведением соответствующих испытаний и обновлением маркировки номинальной грузоподъёмности.

Придерживайтесь программы планово-предупредительного обслуживания

Качественное техническое обслуживание — это не просто ремонт тележки после поломки.

Я предпочитаю профилактические осмотры: они позволяют выявить износ до того, как он превратится в серьёзную проблему. OSHA требует наличия программы планово-предупредительного обслуживания для мостовых кранов, подпадающих под её действие, на основе рекомендаций производителя.

Стандарт ASME B30.16 также содержит отдельные разделы, посвящённые осмотрам и испытаниям, подготовке операторов и эксплуатации, а также обслуживанию подвесных и стационарных талей.

Вопросы, которые я задаю перед покупкой

Оценивая поставщика ручной тележки, я запрашиваю не только цену. Мне нужна исчерпывающая техническая информация, чтобы понять, подходит ли изделие для конкретной задачи.

• Какова номинальная грузоподъёмность?

• Какие размеры балки поддерживаются?

• Каков диапазон регулировки?

• Какие тали можно использовать с тележкой?

• Каковы габариты и вес тележки?

• Какая требуется высота до крюка (headroom)?

• Какие инструкции по осмотру прилагаются?

• Доступны ли запасные части?

• Можно ли предоставить технические чертежи?

• Какие испытания проводятся перед отгрузкой?

Надёжный производитель должен уметь ясно объяснить условия эксплуатации и ограничения продукта. Для меня это гораздо полезнее, чем простое заявление о том, что тележка «высоконадёжная» (heavy duty).

Почему опыт производителя важен для меня

Наша фабрика — Baoding Hoisting Machinery Factory — была основана в 1976 году. У нас работает более 180 сотрудников, а площадь производства составляет около 25 000 квадратных метров.

Мы находимся в городе Баодин, Китай, недалеко от основных транспортных магистралей, включая скоростные автомагистрали и национальную трассу 107. Это обеспечивает удобную логистику и связь для нашей производственной деятельности.

За долгие годы работы мы накопили богатый опыт в производстве грузоподъёмного и погрузо-разгрузочного оборудования. Наш ассортимент включает ручные тали, рычажные тали, электрические тали, монорельсовые тележки, гидравлические тележки с ручным приводом, складные грузовые тележки, подъёмное оборудование для автомобилей, электрические лебёдки, канатные тяговые тали, электрические подъёмные машины, транспортные тележки для перемещения грузов, магнитные захваты, домкраты, грузоподъёмные цепи, стропы и захваты для балок.

Зарегистрированный наш Jinlong бренд ручных талей, включая модели HS и различных серий HSZ, относится к числу наших основных продуктов. Мы также выпускаем рычажные тали HSH-E и HSH-VT, а также несколько моделей электрических талей.

Для меня такой широкий опыт производства имеет значение, поскольку монорельсовая тележка обычно является лишь частью грузоподъёмной системы. Тележка может работать в связке с ручной талью, электрической талью, грузоподъёмной цепью, крюком, стропой или иным приспособлением.

Когда я обсуждаю с заказчиком тележку монорельсовую ручную серии DST , я стараюсь понять всё применение в комплексе. Знание массы груза, параметров балки, типа тали, длины перемещения, интенсивности работы и условий эксплуатации помогает мне дать более практичную рекомендацию.

Я также убеждён, что производственный опыт должен подкрепляться надлежащим оборудованием и методами испытаний. Подъёмное изделие — это не то, что я хочу оценивать только по внешнему виду. Гораздо важнее его размеры, конструкция, номинальная грузоподъёмность, совместимость и требования к проверке.

Часто задаваемые вопросы: ручная монорельсовая тележка серии DST

1. Что представляет собой ручная монорельсовая тележка серии DST?

Это тележка с ручным приводом, предназначенная для передвижения по подходящей подвесной балке. Под ней можно подвесить совместимую таль, что позволяет оператору поднимать и перемещать грузы в горизонтальной плоскости.

2. Требуется ли электричество для ручной монорельсовой тележки DST?

Перемещение тележки осуществляется вручную, поэтому электропривод передвижения не требуется. Однако при установке электрической тали сама таль будет нуждаться в соответствующем электропитании.

3. Можно ли установить тележку на любую двутавровую балку?

Нет. Перед установкой я всегда проверяю размеры балки и допустимый диапазон регулировки тележки. Балка также должна быть конструктивно пригодна для всей подъёмной системы.

4. Что лучше — ручная тележка или электрическая?

Это зависит от области применения. Для эпизодических перемещений на короткие расстояния я могу предпочесть ручную тележку благодаря её простоте в эксплуатации. При интенсивной или дальней транспортировке электрическая тележка может повысить производительность и снизить трудозатраты оператора.

5. Как часто следует проводить осмотр тележки?

Правильная периодичность зависит от оборудования, условий эксплуатации, интенсивности использования, рекомендаций производителя и применимых местных нормативных требований. Для мостовых кранов, работающих в закрытых помещениях, OSHA выделяет категории частых и периодических осмотров с интервалами, определяемыми режимом эксплуатации и воздействием износа или ухудшения состояния.

Заключение

При выборе оборудования для перемещения грузов я стараюсь не усложнять систему без необходимости. Если груз требуется переместить лишь на небольшое расстояние вдоль подвесной балки, ручная тележка зачастую станет практичным решением.

Монорельсовая ручная тележка серии DST предназначена именно для таких задач. Она обеспечивает ручное горизонтальное перемещение подходящей тали и подвешенного груза без необходимости использования отдельного электропривода передвижения.

Но я никогда не выбираю тележку только по названию изделия. Я проверяю номинальную грузоподъёмность, параметры балки, совместимость с талью, требуемый запас высоты подъёма, длину перемещения, частоту работы, условия эксплуатации и требования к осмотру.

По моему мнению, лучшая подъёмная система — это такая система, в которой все компоненты работают согласованно: балка воспринимает нагрузку, тележка перемещается правильно, таль обеспечивает необходимую функцию подъёма, а оператор может безопасно управлять грузом.

Именно поэтому я рекомендую рассматривать DST серия ручная монорельсовая тележка как часть комплексного решения для подъёма грузов, а не в качестве отдельного компонента. При правильном подборе, монтаже, осмотре и техническом обслуживании простая ручная тележка становится эффективным и надёжным инструментом для заводов, мастерских, складов, зон технического обслуживания и монтажа оборудования.
