Как переместить подвешенный груз по двутавровой балке без установки сложной системы механизированного передвижения? На что обратить внимание при выборе ручной монорельсовой тележки? И в каких случаях тележка с ручным приводом предпочтительнее тележки с механическим редуктором или электроприводом?

Эти вопросы часто возникают при планировании простой системы подъёма. Во многих цехах, на заводах, складах и участках технического обслуживания нет необходимости монтировать сложный механизм передвижения для каждой подъёмной операции. Правильно подобранная Монорельсовая тележка серии DST с механическим приводом позволяет легко перемещать таль и подвешенный груз по подходящей двутавровой балке.

Я всегда считал, что подъёмное оборудование следует выбирать исходя из фактических условий эксплуатации, а не просто по названию изделия или его номинальной грузоподъёмности. Значение имеют нагрузка, тип балки, длина перемещения, частота работы, доступная высота подъёма и условия эксплуатации.

В этом руководстве я расскажу, как я понимаю и выбираю монорельсовую тележку толкательного типа серии DST, где она применяется, как я сравниваю её с другими тележечными системами и что проверяю до и во время эксплуатации.

Что представляет собой монорельсовая тележка толкательного типа серии DST?

Монорельсовая тележка — это механическое устройство, предназначенное для перемещения по соответствующей двутавровой балке с установленной на ней талью или другим совместимым подъёмным механизмом. Тележка обеспечивает горизонтальное перемещение, а таль выполняет функции подъёма и опускания груза.

Основная идея монорельсовой тележки толкательного типа серии DST проста: оператор перемещает тележку вручную вдоль балки вместо использования электрического механизма передвижения.

По моему опыту, такая простая конструкция особенно полезна, когда груз не нужно перемещать на большие расстояния или непрерывно в течение всего дня. Она также может быть практичным решением в цехах, где в месте подъёма отсутствует электропитание.

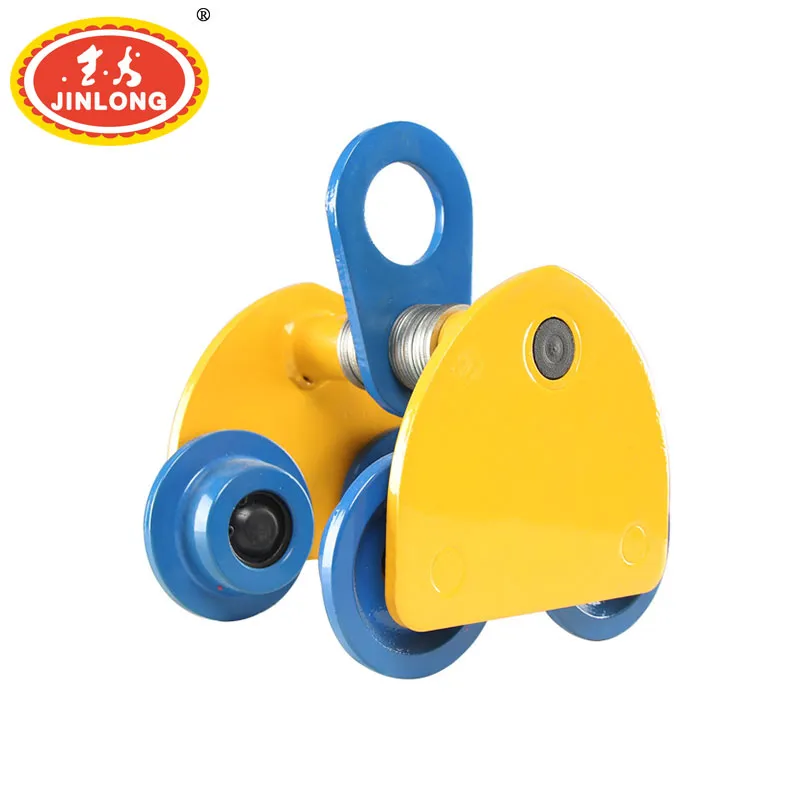

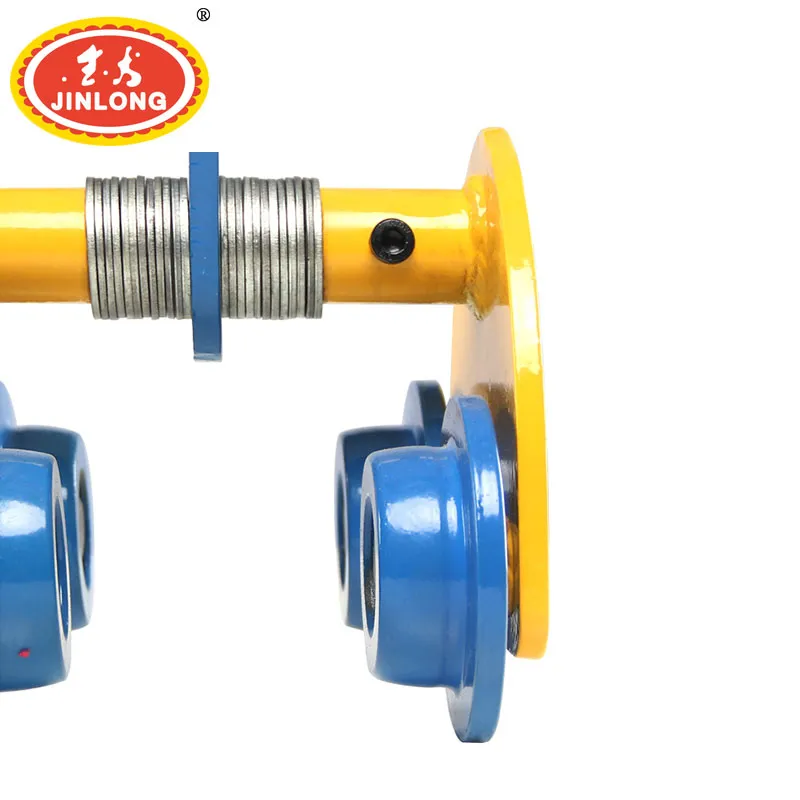

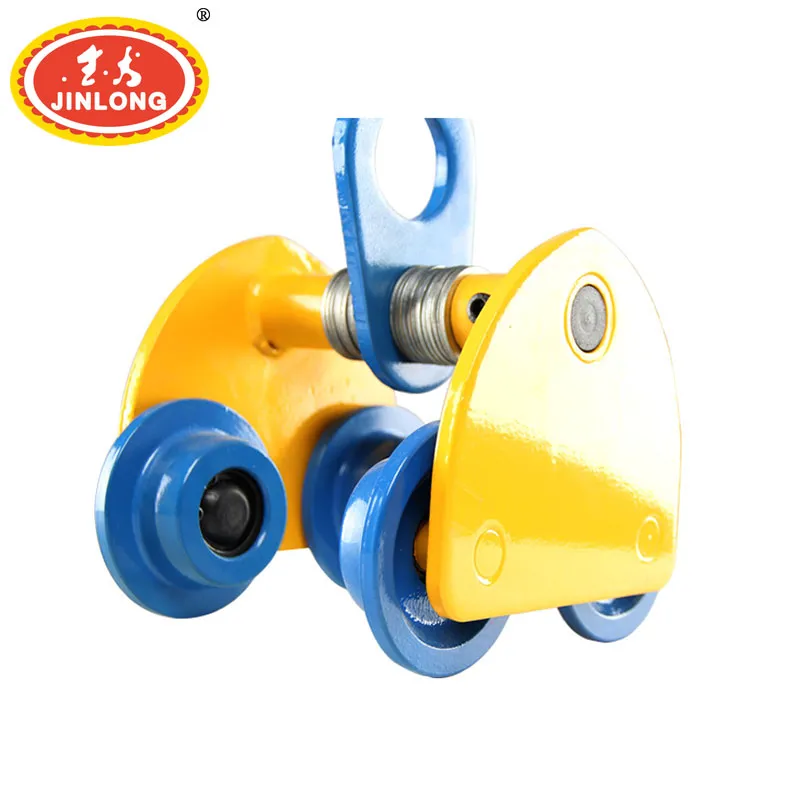

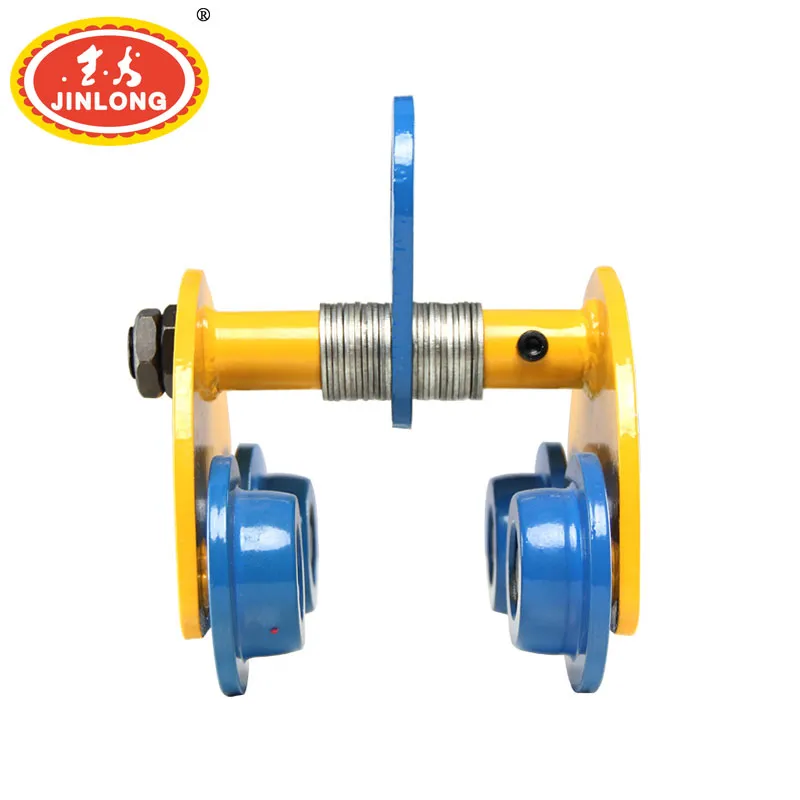

Типовая тележка толкательного типа состоит из нескольких основных элементов:

• Боковые рамы тележки

• Ходовые колёса

• Оси колёс и подшипники

• Регулировочные и установочные компоненты

• Точка подвеса груза

• Крепёжные и стопорные детали

Точная конструкция и габаритные размеры зависят от модели и производителя. Поэтому перед монтажом я всегда сверяюсь с техническим чертежом и спецификациями изготовителя.

Почему мне нравится конструкция с ручным приводом

Главное преимущество — простота. Для перемещения тележки вручную не требуется электродвигатель передвижения, шкаф управления и система кабелей питания.

Это означает меньше компонентов, требующих обслуживания, и простой порядок работы. Для эпизодических подъёмов и перемещения груза на короткие расстояния это зачастую очень оправдано.

Однако простота не означает, что такое решение подходит для любой задачи. Мне по-прежнему необходимо убедиться в правильном согласовании параметров тележки, тали, балки и груза.

Как работает монорельсовая тележка DST с ручным приводом

Принцип работы прост и понятен. Колёса тележки катятся по нижней полке соответствующей подвесной балки. Под тележкой крепится совместимая таль.

После того как груз поднят на требуемую высоту, оператор вручную перемещает тележку по балке. Колёса вращаются при движении, обеспечивая горизонтальное перемещение подвешенного груза.

Это делает каретку лишь частью более крупной подъёмной системы, а не самостоятельным подъёмным механизмом.

Обычно я рассматриваю систему как три основных элемента:

• Балка: обеспечивает путь перемещения вверху и несёт конструктивную нагрузку.

• Каретка: обеспечивает горизонтальное перемещение.

• Таль: обеспечивает вертикальный подъём и опускание.

Если какой-либо из этих элементов не подходит, вся система может оказаться непригодной.

Что я проверяю перед установкой

Источник: Контрольный список, приведённый выше, основан на практических принципах подбора грузоподъёмного оборудования и требованиях OSHA в отношении номинальной грузоподъёмности, несущих конструкций, допустимых зазоров, осмотра и эксплуатации. OSHA определяет номинальную грузоподъёмность как максимальную нагрузку, для которой оборудование спроектировано и изготовлено заводом-изготовителем, и подчёркивает, что превышение номинальной грузоподъёмности не допускается.

Где я применяю монорельсовую тележку серии DST с ручным приводом

Я обычно рассматриваю тележку с ручным приводом в тех случаях, когда задача требует горизонтального перемещения груза по монорельсу, но не оправдывает применение электрической тележки. Ниже приведены несколько практических ситуаций.

1. Цеха предприятий

В заводском цехе мне может потребоваться перемещать электродвигатели, узлы и детали станков, пресс-формы, инструмент и другие тяжёлые грузы между расположенными рядом рабочими зонами.

При наличии подходящей балки можно закрепить на ней подобранную таль вместе с ручной тележкой. Груз поднимается в одной точке и перемещается вдоль балки в другую точку.

Это особенно удобно при ограниченной площади пола, когда перемещение того же груза вилочным погрузчиком мешало бы выполнению других работ.

2. Монтаж оборудования

При монтаже оборудования конечное положение узла или агрегата не всегда находится непосредственно под точкой подъёма.

Я могу поднять компонент подходящей талью, а затем переместить его горизонтально по балке. Это упрощает позиционирование без привлечения мобильного крана в стеснённых условиях цеха.

3. Техническое обслуживание оборудования

Ремонтные бригады часто сталкиваются с необходимостью демонтажа тяжёлых электродвигателей, насосов, редукторов или других узлов оборудования. Простая подвесная подъёмная система позволяет существенно сократить объём ручного труда.

Для периодических работ по техническому обслуживанию ручная тележка может оказаться практичнее, чем монтаж механизированной системы передвижения.

4. Складские помещения

На некоторых складах предусмотрены специальные подвесные балки для перемещения тяжёлого инструмента, запасных частей, пресс-форм и компонентов оборудования.

Если груз необходимо переместить на небольшое расстояние, тележка с ручным приводом станет простым решением для внутрискладской логистики.

5. Строительные площадки и временные рабочие зоны

При проведении строительно-монтажных работ зачастую требуется подъёмное оборудование в местах, где установка стационарных механизированных систем нецелесообразна.

Ручная тележка будет полезна там, где несущая балка и монтажная схема надлежащим образом рассчитаны на предполагаемую нагрузку.

6. Зоны обслуживания без удобного доступа к электропитанию

Ещё одна полезная ситуация — рабочая зона, где электричество недоступно или где электрическое передвижение тележки просто не требуется.

Поскольку горизонтальное перемещение тележки осуществляется вручную, её можно использовать без установки электрического привода передвижения. Сама таль при этом может быть как ручной, так и электрической — в зависимости от области применения.

Тележка DST с ручным приводом (толкательного типа) в сравнении с другими тележечными системами

Выбирая подъёмное оборудование, я стараюсь не задавать только вопрос: «Какое изделие прочнее?» Лучше спросить так: «Какое изделие подходит для данной работы?»

Тележка толкательного типа, тележка с цепным приводом и электрическая тележка — у каждой свои преимущества.

Источник:Данная таблица представляет собой практическое сравнение, а не универсальную оценочную карту оборудования. Руководство OSHA по мостовым кранам охватывает передвижение тележки, номинальные нагрузки, осмотры, испытания, техническое обслуживание и работу с грузами, тогда как ASME B30.16 охватывает конструкцию, монтаж, эксплуатацию, осмотр, испытания и техническое обслуживание подвесных и стационарных талей.

Когда я выбираю тележку с ручным приводом

Обычно я рассматриваю тележку с ручным приводом в следующих случаях:

• Горизонтальное перемещение относительно небольшое.

• Груз перемещается периодически, а не непрерывно.

• Ручное перемещение приемлемо для оператора.

• Нет необходимости в электрическом приводе передвижения тележки.

• Двутавровая балка подходит для данной тележки.

• Предпочтительна простая подъёмная система.

Если груз необходимо перемещать многократно в течение рабочего дня, я бы более внимательно рассмотрел тележку с редукторным или электрическим приводом. Ручное перемещение может стать утомительным и снизить производительность труда при высокой частоте перемещений.

Как я выбираю подходящую монорельсовую тележку с ручным приводом серии DST

Выбор монорельсовой тележки с ручным приводом серии DST начинается с условий эксплуатации, а не с картинки в каталоге.

1. Начинаю с максимальной нагрузки

Прежде всего я определяю максимальный груз, который действительно будет подниматься. Я не подбираю тележку по средней нагрузке, если возможно появление более тяжёлых грузов.

Я также учитываю всю грузоподъёмную систему в целом. Таль, грузозахватные приспособления, тележка и несущая конструкция должны соответствовать конкретным условиям эксплуатации.

По требованиям OSHA запрещается превышать номинальную грузоподъёмность оборудования, за исключением разрешённых испытательных ситуаций.

2. Я измеряю балку

Это один из самых важных этапов.

Перед заказом я измеряю полку балки и проверяю допустимый диапазон регулировки, указанный производителем тележки. Кроме того, я осматриваю саму балку на предмет повреждений, коррозии, деформаций и других дефектов, которые могут повлиять на безопасность работы.

Я никогда не предполагаю, что любая тележка подойдёт к любой двутавровой балке лишь потому, что продукт называется «монорельсовой тележкой».

3. Я учитываю частоту перемещений

Если я перемещаю груз два-три раза в день, ручное перемещение может быть вполне приемлемым.

Если же грузы перемещаются десятки или сотни раз за рабочую смену, я задумываюсь о нагрузке на оператора. В таком случае приводная тележка может обеспечить более высокую производительность.

4. Я учитываю длину пути перемещения

Небольшое расстояние перемещения, как правило, легче обеспечить вручную. С увеличением расстояния возрастает значение усилия, которое должен прикладывать оператор.

Я также проверяю, нет ли на балке изгибов, уклонов, стыков или других особенностей, способных повлиять на перемещение каретки. Если направляющая не является стандартной прямой балкой, перед покупкой я уточняю совместимость с производителем.

5. Я проверяю высоту подъёма

Высота подъёма часто остаётся без внимания на этапе подбора.

Сама каретка имеет определённую высоту. Таль добавляет ещё высоты, а крюк и грузозахватные приспособления требуют дополнительного пространства. Поэтому я оцениваю систему в комплексе, а не только размеры каретки.

Источник: Эти критерии выбора отражают практическую взаимосвязь между номинальной грузоподъёмностью, несущими конструкциями, монтажом, эксплуатацией, осмотром и техническим обслуживанием, описанными в руководствах OSHA и ASME по подъёмному оборудованию. Стандарт ASME B30.16 включает конкретные требования к монтажу, осмотру/испытаниям, обучению операторов, эксплуатации и техническому обслуживанию талей, на которые распространяется его действие.

Как безопасно использовать монорельсовую тележку DST с механическим приводом

Ручная тележка может выглядеть просто, однако я никогда не отношу её к изделиям с низким уровнем риска только потому, что у неё нет электродвигателя. Она по-прежнему удерживает подвешенный груз.

Предэксплуатационный осмотр

Перед началом работы я проверяю оборудование и прилегающую рабочую зону.

• Осматриваю раму тележки на предмет трещин, деформаций и видимых повреждений.

• Проверяю колёса на наличие аномального износа или повреждений.

• Убеждаюсь, что колёса свободно вращаются.

• Проверяю болты, гайки, штифты и регулировочные элементы.

• Осматриваю точку крепления тали.

• Уточняю номинальную грузоподъёмность.

• Осматриваю несущую балку.

• Проверяю путь перемещения на наличие препятствий.

• Убеждаюсь, что груз правильно закреплён и сбалансирован.

Руководство OSHA по кранам разделяет проверки на частые и периодические категории и включает контроль рабочих механизмов, крюков, цепей, изношенных или повреждённых компонентов, а также других условий, которые могут создать угрозу безопасности.

Сохраняйте равновесие груза

Прежде чем переместить подвешенный груз, я убеждаюсь, что он правильно закреплён и сбалансирован. Я избегаю резкого разгона или торможения.

OSHA прямо требует, чтобы грузы были надлежащим образом закреплены и сбалансированы перед подъёмом более чем на несколько дюймов, и предупреждает о резком разгоне или торможении, а также о контакте с препятствиями.

Избегайте бокового тяги

Это простое правило, о котором легко забыть.

Я удерживаю канат тали максимально вертикально, насколько требует условие работы. Я не использую механизм передвижения с талью как импровизированное устройство для боковой тяги.

OSHA определяет боковую тягу как горизонтальную составляющую усилия тали, когда канат тали не вертикален, и её правила для мостовых кранов ограничивают боковую тягу, если это не разрешено после соответствующей оценки.

Не допускайте людей к подвешенным грузам

Я не допускаю посторонний персонал в зону перемещения груза. Я также по возможности избегаю перемещения подвешенных грузов над людьми.

Правила OSHA предписывают, чтобы работодатели обязывали операторов избегать перемещения грузов над людьми и запрещать подъём, опускание или перемещение тали, когда работник находится на грузе или крюке.

Не превышайте номинальную грузоподъёмность

Номинальная грузоподъёмность — это не рекомендация. Это предел.

Я всегда использую указанную производителем паспортную грузоподъёмность и убеждаюсь, что вся подъёмная система пригодна для данного груза. Если условия эксплуатации меняются, я повторно оцениваю пригодность оборудования, а не просто предполагаю, что прежняя комплектация всё ещё подходит.

Советы по обслуживанию и практические рекомендации при покупке

Поддерживайте чистоту рабочей поверхности

Колёсам тележки требуется подходящая рабочая поверхность. Грязь, металлическая стружка, ржавчина и другие загрязнения могут ухудшить ход и ускорить износ.

Если я замечаю, что тележку вдруг стало труднее перемещать, я не просто прилагаю больше усилий. Сначала я ищу причину.

Проверяйте колёса и подшипники

Колёса и подшипники — важные движущиеся компоненты. Я проверяю их на наличие постороннего шума, затруднённого вращения, видимых повреждений или чрезмерного износа.

Если какой-либо компонент имеет признаки серьёзного повреждения, я выводу оборудование из эксплуатации до тех пор, пока проблема не будет оценена.

Проверяйте раму и крепёж

Я периодически осматриваю корпус тележки, боковые плиты, болты, штифты и регулировочные компоненты.

Ослабление крепежа или повреждение рамы может нарушить соосность колёс и распределение нагрузки.

Не вносите несогласованные изменения.

Настоятельно рекомендую избегать доработок, таких как приварка дополнительных пластин, сверление новых отверстий, замена колёсных узлов или изменение точки подвеса без одобрения производителя или компетентного специалиста.

Даже безобидная на первый взгляд модификация способна изменить распределение нагрузок в конструкции тележки.

Соблюдайте программу профилактического обслуживания.

Качественное обслуживание — это не только ремонт тележки после поломки. Профилактические осмотры помогают выявлять проблемы на ранней стадии.

Стандарт OSHA требует наличия программы профилактического обслуживания для мостовых кранов с закрытыми кабинами в соответствии с рекомендациями производителя, а ASME B30.16 содержит отдельные положения по осмотру, испытаниям, обучению операторов и техническому обслуживанию талей тельферного типа.

Вопросы, которые я задаю производителю.

При покупке тележки мне нужна ясная техническая информация. Обычно я спрашиваю:

• Какова номинальная грузоподъёмность?

• Какие размеры балок поддерживаются?

• Каков диапазон регулировки тележки?

• Какие тали совместимы с данной тележкой?

• Какова собственная масса тележки?

• Каковы габаритные размеры?

• Какие инструкции по осмотру предоставляются?

• Доступны ли запасные части?

• Могут ли быть предоставлены технические чертежи?

• Какие испытания проводятся перед отгрузкой?

Хороший производитель должен уметь рассказать не только о том, что может делать его продукция, но и о том, для чего её не следует использовать.

Почему для меня важен опыт производителя

Наш завод, Baoding Hoisting Machinery Factory, был основан в 1976 году. У нас работает более 180 сотрудников, а площадь производства составляет около 25 000 квадратных метров.

Наш завод расположен в городе Баодин, Китай, вблизи основных транспортных магистралей, таких как скоростные автомагистрали и национальная трасса 107. Это обеспечивает удобную транспортную доступность и коммуникации для производственной и коммерческой деятельности.

За долгие годы производства мы накопили значительный опыт в области подъёмного и грузозахватного оборудования. Наш ассортимент включает ручные тали, рычажные тали, электрические тали, монорельсовые тележки, гидравлические тележки, складные транспортные тележки, грузоподъёмное оборудование для монтажа на грузовики, электрические лебёдки, канатные тяговые тали, электрические подъёмные механизмы, транспортные тележки для перемещения грузов, магнитные захваты, домкраты, грузоподъёмные цепи, стропы и захваты для балок.

Наш зарегистрированныйJinlong ручные тали, включая серии HS и различные модели серии HSZ, относятся к нашей основной продукции. Мы также производим рычажные тали HSH-E и HSH-VT, а также ряд моделей электрических талей.

Для меня этот более широкий опыт в продукции имеет значение, поскольку монорельсовая тележка редко используется полностью сама по себе. Обычно она работает совместно с талью, балкой, скобой, стропой или другим подъёмным приспособлением.

Когда я обсуждаю с клиентомМонорельсовую тележку серии DST с ручным приводом я поэтому предпочитаю понимать полную картину применения. Знание массы груза, параметров балки, типа тали, длины перемещения, частоты использования и условий эксплуатации позволяет нам рекомендовать более практичную комплектацию.

Часто задаваемые вопросы по монорельсовой тележке серии DST с ручным приводом

1. Что такое монорельсовая тележка серии DST с ручным приводом?

Это ручная монорельсовая тележка, предназначенная для перемещения по подходящей подвесной балке. К тележке снизу можно подвесить совместимую таль, что позволяет оператору перемещать поднятый груз в горизонтальном направлении.

2. Требует ли толкаемая тележка DST электропитания?

Перемещение тележки осуществляется вручную и не требует электропривода. Однако при использовании с тележкой электрической тали самой тали потребуется соответствующее электропитание.

3. Можно ли использовать тележку с любой подвесной балкой?

Нет. Перед установкой я всегда проверяю размеры балки, диапазон регулировки тележки, номинальную грузоподъёмность и конструкционную пригодность. Балка должна соответствовать предполагаемой грузоподъёмной системе.

4. В чём разница между толкаемой тележкой и зубчатой тележкой?

Толкаемая тележка перемещается путём непосредственного ручного толкания. Зубчатая тележка использует грузовую цепь и зубчатый механизм для привода тележки. Как правило, толкаемую тележку я рекомендую для простого перемещения на короткие расстояния, а зубчатую — когда требуется более контролируемое ручное перемещение.

5. Как часто следует проверять тележку?

Частота проверок зависит от оборудования, области применения, условий эксплуатации и действующих требований. Я следую инструкциям производителя и соответствующим местным правилам безопасности. для крановых систем закрытого типа OSHA различает частые и периодические проверки в зависимости от условий эксплуатации и воздействия окружающей среды.

Заключение

При выборе грузоподъёмного оборудования для работы под потолком я стараюсь придерживаться одного принципа: лучшее оборудование — не обязательно самое сложное. Это оборудование, которое соответствует реальной задаче.

Тележка монорельсовая толкаемого типа серии DST предлагает простой способ перемещения подвешенной тали и груза вдоль подходящей потолочной балки. Для мастерских, складов, ремонтных работ, монтажа оборудования и других задач, где практично ручное горизонтальное перемещение, такая тележка может стать полезным решением.

Её простой принцип работы — одно из главных преимуществ. Здесь отсутствует электропривод перемещения, и оператор может вручную передвигать тележку по балке. При этом я никогда не упускаю из виду базовые требования: правильная грузоподъёмность, подходящие размеры балки, надёжное крепление груза, достаточный зазор, регулярный осмотр и правильная эксплуатация.

Для меня выбор монорельсовой тележки — это не просто поиск изделия с подходящим названием. Я рассматриваю подъёмную систему в целом. Когда тележка, таль, балка, груз и условия работы правильно подобраны друг к другу, простая ручная система подъёма способна служить надёжно и эффективно долгие годы.
