HS 2T Series Chain Block: Практическое руководство по ручному подъёму грузов до 2 тонн

Как поднять машину массой 2 тонны, если нет удобного источника электропитания? Как переместить или установить тяжёлое оборудование в цеху без использования крупной электрической тали? Во многих реальных рабочих ситуациях простой ручной подъёмный механизм может стать оптимальным решением.

Компания Baoding Hoisting Machinery Works (Баодинский завод подъёмных машин) выпускает подъёмное оборудование с 1976 года. HS 2T Series Chain Block — одна из ручных талей, которую мы предлагаем для монтажа оборудования, технического обслуживания механизмов, перемещения грузов и других подходящих подъёмных работ. В этом руководстве я расскажу, как мы применяем этот тип ручной тали, где она эффективна, что учесть перед покупкой, а также как правильно эксплуатировать и обслуживать её.

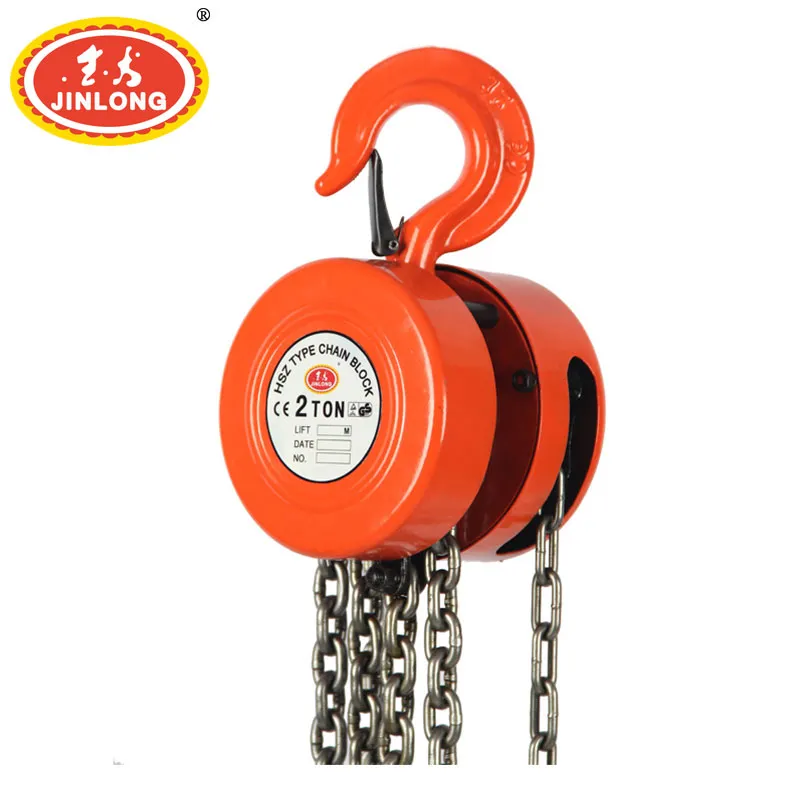

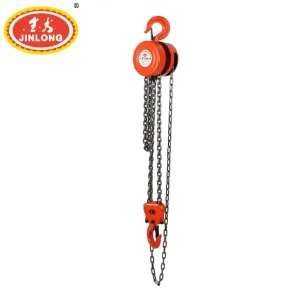

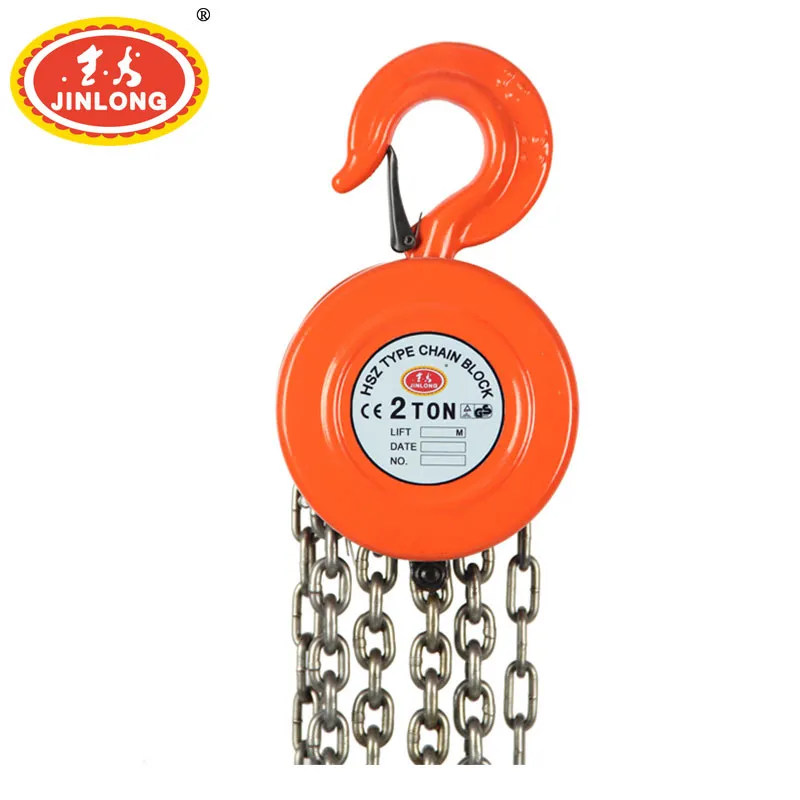

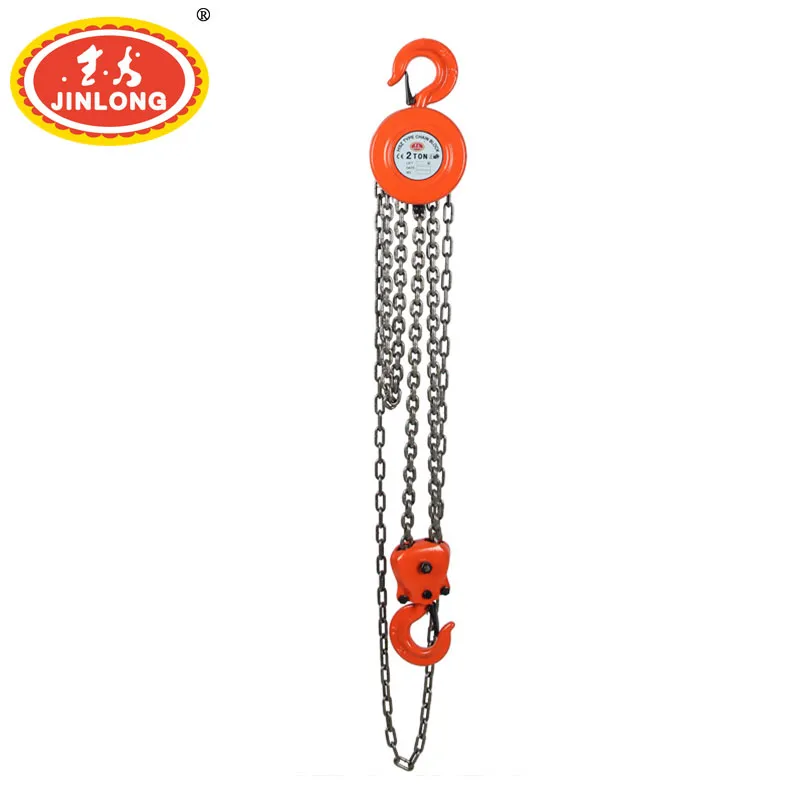

Что такое HS 2T Series Chain Block?

HS 2T Series Chain Block — это ручной подъёмный механизм, рассчитанный на нагрузку до 2 тонн. Вместо электродвигателя оператор тянет ручную цепь, чтобы поднимать или опускать свободно подвешенный груз.

Исходя из нашего производственного опыта, именно этот простой принцип работы является одной из главных причин, почему ручные тали по-прежнему востребованы. Их можно применять там, где электропитание отсутствует, неудобно или просто не требуется.

Важно выбирать подъёмное оборудование исходя из конкретной задачи. Номинальная грузоподъёмность 2 тонны не означает, что любой двухтонный груз можно поднимать в любых условиях. Необходимо, чтобы вся подъёмная система, включая несущую конструкцию, точки крепления, состояние груза и условия эксплуатации, соответствовала поставленной задаче.

ASME HST-2 — это специализированный стандарт на эксплуатационные характеристики ручных цепных талей с ручным приводом. ASME B30.16 также охватывает требования к конструкции, монтажу, эксплуатации, осмотру, испытаниям и техническому обслуживанию соответствующих мостовых, подвесных и стационарных талей. Эти стандарты служат полезной опорой при разработке безопасных методов подъёма.

Где это можно использовать?

Когда клиенты спрашивают, где можно использовать двухтонную ручную таль, мы обычно исходим из реальной рабочей задачи, а не просто опираемся на название оборудования.

Например, представим, что бригаде технического обслуживания необходимо снять электродвигатель с производственного станка. На рабочей площадке имеется подходящая верхняя опорная конструкция, однако электрическая таль отсутствует. Ручная таль может стать практичным решением для подъёма и позиционирования оборудования при условии, что вся подъёмная система спроектирована и рассчитана по грузоподъёмности надлежащим образом.

Типовые области применения:

• Монтаж оборудования: подъём и позиционирование промышленного оборудования при монтаже.

• Техническое обслуживание оборудования: поддержка работ по демонтажу, позиционированию или замене узлов в ходе планового технического обслуживания.

• Цеховые подъёмные работы: перемещение оборудования и комплектующих в зонах ремонта.

• Складские работы: подъём совместимых грузов при наличии подходящей верхней опорной конструкции.

• Строительные работы: выполнение ручных подъёмных операций при условии надлежащего выбора оборудования и несущей конструкции.

Одним из практических преимуществ является то, что оператору не требуется подводить электрический кабель к точке подъёма. Это делает ручной подъём удобным для временных работ, зон технического обслуживания и объектов с ограниченным доступом к электропитанию.

Источник: рекомендации по применению основаны на общей области применения ручных цепных талей, описанной в стандартах ASME HST-2 и ASME B30.16. Фактическая пригодность для конкретного применения должна оцениваться с учётом особенностей конкретной грузоподъёмной системы.

Как работает ручная таль?

Принцип действия прост. Оператор тянет приводную цепь, и внутренний механизм передаёт это ручное усилие на грузовую цепь. Грузовая цепь, в свою очередь, перемещает подвешенный груз вверх или вниз.

Проще говоря, механизм даёт оператору механическое преимущество. Вместо того чтобы пытаться поднять груз напрямую, оператор использует внутреннюю механическую систему ручной тали для управления подъёмным движением.

Для нас как производителя важный урок состоит в том, что простота эксплуатации не означает небрежность в работе. Перед подъёмом необходимо убедиться, что точка подъёма подходит, груз не превышает номинальную грузоподъёмность, груз надёжно закреплён, а траектория подъёма свободна.

Груз также должен оставаться под контролем во время перемещения. Ручная таль предназначена для соответствующих подъёмных операций, а не для бокового волочения грузов или подъёма людей. Область применения стандарта ASME B30.16 прямо охватывает вертикальный подъём и опускание свободно подвешенных ненаправляемых оборудования и грузов и исключает подъём персонала, а также некоторые специальные применения.

Ручная таль vs. Рычажная таль vs. Электрическая таль

Клиенты иногда спрашивают нас, что выбрать: ручную таль, рычажную таль или электрическую таль. Однозначного ответа нет, поскольку наилучший выбор зависит от способа работы.

Источник: Описание области применения и различия оборудования составлены на основе стандартов ASME HST-2 для ручных цепных талей, ASME HST-3 для рычажных талей и ASME B30.16 для соответствующих правил эксплуатации талей.

Для эпизодических подъёмных работ, обслуживания, монтажа или на объектах без удобного доступа к электросети практичным решением может стать ручная таль. При частых подъёмах в производственном цикле целесообразнее использовать электрическую таль. Рычажная таль будет более уместна, если задача также включает горизонтальное перемещение или натяжение.

Как выбрать подходящую цепную таль?

Помогая заказчикам с выбором подъёмного оборудования, мы рекомендуем учитывать не только номинальную грузоподъёмность. Грамотный подбор всегда начинается с анализа реальных условий эксплуатации.

1. Оцените нагрузку

Прежде всего определите фактический вес груза. Не доверяйте приблизительным оценкам, когда доступны точные данные. Номинальная грузоподъёмность выбранного оборудования должна соответствовать планируемой нагрузке.

2. Проверьте точку подъёма

Цепная таль должна быть закреплена на подходящей несущей конструкции. Опора должна быть способна безопасно выдерживать поднимаемый груз. Даже самая надёжная таль не сделает непригодную точку крепления безопасной.

3. Учитывайте направление подъёма

Продумайте, как будет перемещаться груз. Ручная таль серии HS 2T предназначена для соответствующего ручного подъёма, поэтому схема подъёма должна исключать боковое тяговое усилие, неконтролируемое перемещение и другие недопустимые условия нагружения.

4. Учитывайте частоту подъёма

Если оборудование будет использоваться лишь эпизодически, ручной привод может быть удобным решением. Если операторам необходимо поднимать грузы непрерывно на протяжении всей рабочей смены, стоит рассмотреть подъёмное оборудование с электроприводом.

Источник: Вопросы осмотра, эксплуатации, монтажа и технического обслуживания соответствуют областям, охватываемым стандартом ASME B30.16.

Практические рекомендации по эксплуатации и техническому обслуживанию

По нашему опыту, тщательная подготовка значит больше, чем сложные рабочие инструкции. Перед каждым подъёмом груза рекомендую уделить несколько минут проверке основных условий.

• Перед подъёмом подтвердите вес груза.

• Перед использованием осмотрите цепь, крюки и видимые узлы.

• Убедитесь, что точка подъёма подходит и надёжно закреплена.

• Не допускайте людей под подвешенный груз.

• Следите, чтобы траектория подъёма была свободна.

• Поднимайте груз плавно, без резких движений.

• Немедленно остановите работу при появлении постороннего шума, видимых повреждений или нехарактерного поведения механизма.

• Соблюдайте инструкции производителя по осмотру, техническому обслуживанию и смазке.

Регулярный осмотр особенно важен при интенсивной эксплуатации грузоподъёмного оборудования. Стандарт ASME B30.16 содержит положения по осмотру, испытаниям, эксплуатации и обслуживанию, что показывает: эти процедуры должны быть частью обычного управления талевым хозяйством, а не запоздалой мерой.

Ещё одна полезная привычка — содержать грузоподъёмное оборудование в чистоте и правильно хранить его, когда оно не используется. Избегайте unnecessary exposure ручной тали к условиям, которые могут вызвать повреждение или коррозию.

Часто задаваемые вопросы

1. Какова грузоподъёмность ручной тали серии HS 2T?

Ручная таль серии HS 2T рассчитана на нагрузку до 2 тонн Однако перед фактическим использованием следует убедиться, что груз, опорная конструкция, грузозахватные приспособления и условия работы соответствуют требованиям.

2. Требуется ли для ручной тали серии HS 2T электричество?

Нет. Это ручная таль с цепным приводом, поэтому подъём осуществляется с помощью ручной цепи, а не электродвигателя. Это делает её удобной для применения в местах, где электропитание отсутствует или не требуется.

3. Можно ли использовать ручную таль для подъёма людей?

Нет. Стандартная ручная таль для подъёма грузов не должна использоваться в качестве устройства для подъёма людей. Стандарты ASME HST-2 и B30.16 разделяют подъём грузов и подъём людей, а также другие специальные области применения.

4. Как выбрать между ручной талью на 2 тонны и электрической талью?

Учитывайте частоту подъёмов, наличие электропитания, условия эксплуатации, требуемую скорость работы и характер поднимаемого груза. Ручное оборудование может быть практичным для эпизодических подъёмов, монтажных и ремонтных работ, тогда как для регулярного производственного подъёма может потребоваться электрическая таль.

5. Что нужно проверить перед использованием ручной тали?

Проверьте видимое состояние цепи, крюков и других соответствующих компонентов, убедитесь в соответствии грузоподъёмности номинальной, осмотрите точку опоры (подвески) и убедитесь, что груз надёжно закреплён. Если обнаружены какие-либо повреждения или отклонения от нормы, прекратите подъёмные работы и поручите оценку оборудования квалифицированному специалисту.

Наш заключительный совет

За десятилетия производства грузоподъёмного оборудования мы поняли: выбор тали — это не просто поиск максимальной грузоподъёмности или самой низкой цены. Правильное оборудование должно соответствовать конкретной задаче.

Серия ручных талей HS 2T Series Chain Block — практичное решение для ручных подъёмных работ на 2 тонны, особенно в цехах, на заводах, складах, а также при монтаже оборудования и техническом обслуживании там, где электрическое питание не требуется.

Компания Baoding Hoisting Machinery Works выпускает подъёмное оборудование с 1976 года. Площадь нашего завода составляет около 25 000 квадратных метров, а штат превышает 180 сотрудников. Наряду с серией HS мы предлагаем ручные тали HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O, а также рычажные тали, электрические тали, монорельсовые тележки, гидравлические тележки, электрические лебёдки, канатные тяги, транспортные тележки, грузоподъёмные цепи, стропы, захваты и другое грузоподъёмное оборудование.

Наша цель проста: поставлять надёжное подъёмное оборудование и помогать клиентам подбирать оптимальное решение для конкретной задачи. При выборе таль цепная серии HS 2T, в первую очередь учитывайте массу груза, точку опоры, направление подъёма, частоту использования и условия эксплуатации. Такой подход позволяет принять более взвешенное решение при подборе оборудования.
