Ручная таль серии HS 3T: практическое руководство по ручному подъёму грузов весом 3 тонны

Как поднять станок весом 3 тонны, если поблизости нет удобного источника электроэнергии? Как ремонтной бригаде разместить тяжёлое оборудование, не привлекая крупную механизированную систему подъёма? Во многих цехах и на промышленных объектах ответом может стать простое решение для ручного подъёма, которое легко перемещать, эксплуатировать и устанавливать.

Компания Baoding Hoisting Machinery Works производит грузоподъёмное оборудование с 1976 года. Ручная таль серии HS 3T предназначена для соответствующих работ по ручному подъёму грузов массой до 3 тонн. В этом руководстве я расскажу о её применении, сравнении с другим грузоподъёмным оборудованием, проверках перед началом работы, а также поделюсь практическими советами, которые помогут пользователям сделать правильный выбор оборудования.

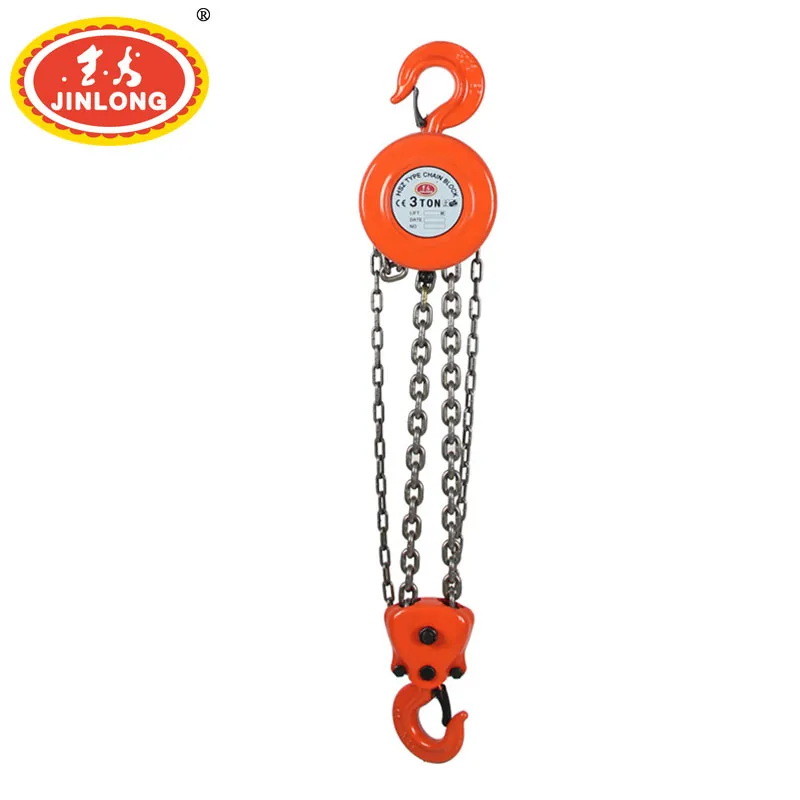

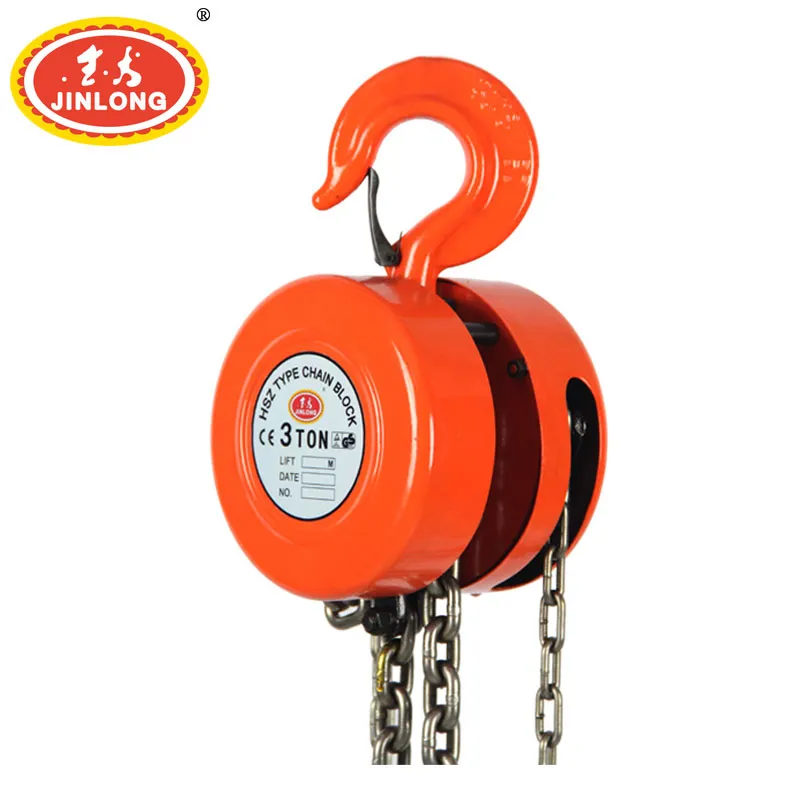

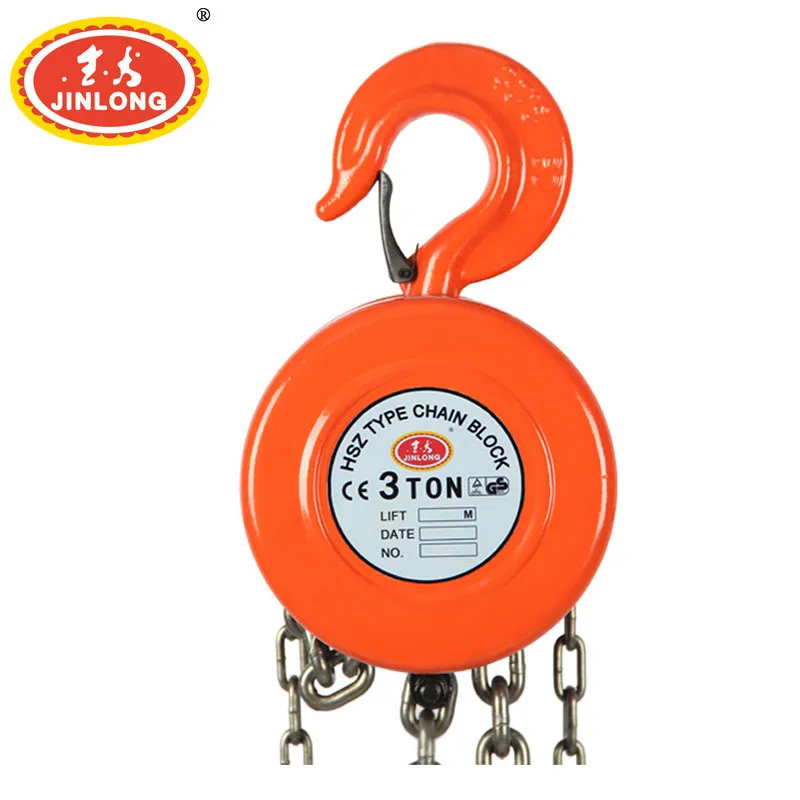

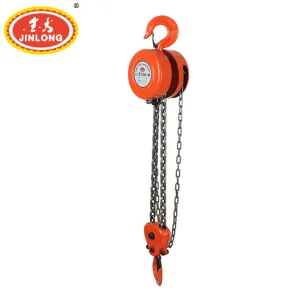

Что такое ручная таль серии HS 3T?

Ручная таль серии HS 3T — это грузоподъёмное устройство с ручным приводом, предназначенное для перемещения грузов массой до 3 тонн в соответствующих подъёмных операциях. Вместо электродвигателя оператор использует тяговую цепь для управления подъёмом.

Для нас главное преимущество данного типа оборудования — простота принципа работы. Нет необходимости подключать электропитание непосредственно к тали, что особенно удобно при монтаже оборудования, ремонте и техническом обслуживании в цеху.

Однако ручную таль никогда не следует выбирать только по грузоподъёмности. Перед подъёмом мы оцениваем фактическую массу груза, несущую конструкцию, точку крепления, направление подъёма, рабочее пространство и техническое состояние оборудования.

Стандарт ASME HST-2 распространяется specifically на ручные тали с цепным приводом, предназначенные для вертикального подъёма свободно подвешенных ненаправляемых грузов при погрузочно-разгрузочных работах. Он также указывает, что стандарт не применяется для подъёма людей и ряда других неподходящих областей применения. Мы используем данную область применения как важный ориентир при обсуждении правильной эксплуатации ручных цепных талей.

Где можно применять таль?

Когда клиенты спрашивают, где можно использовать 3-тонную ручную таль, я обычно начинаю с простого вопроса: Что именно вы планируете поднимать?

Например, на производстве во время планового технического обслуживания может потребоваться демонтаж крупного электродвигателя из рабочей машины. При наличии подходящей потолочной опоры и правильно рассчитанной грузоподъёмности всей подъёмной системы ручная таль обеспечивает управляемый подъём и точное позиционирование без использования электропривода.

Среди наиболее распространённых областей применения:

• Подъём тяжёлого оборудования: подходит для подъёма и позиционирования станочного и промышленного оборудования.

• Техническое обслуживание оборудования: незаменима при необходимости перемещения электродвигателей, узлов и деталей машин и других компонентов в ходе ремонтных работ.

• Монтаж оборудования: помогает монтажным бригадам контролировать положение соответствующего оборудования при его установке.

• Внутрицеховое перемещение грузов: удобна для работы с отдельными тяжёлыми компонентами при наличии соответствующей несущей конструкции.

• Обслуживание складских объектов: применяется для выполнения разовых подъёмных операций, не требующих постоянного электропитания.

• Строительные и полевые работы: практична для отдельных задач ручного подъёма при условии надлежащего проектирования всей подъёмной системы.

Одна вещь, которую я всегда подчёркиваю: ручная таль — лишь один элемент подъёмной системы. Балка монорельса, тележка или опора, крюки, стропы, скобы и другие комплектующие также должны соответствовать поднимаемому грузу.

Источник: принципы применения основаны на области использования ручных цепных талей, описанной в стандарте ASME HST-2. Для конкретных применений требуется оценка всей подъёмной системы.

Как работает ручная таль грузоподъёмностью 3 тонны?

Принцип работы проще для понимания, чем многие ожидают. Оператор тянет за ручную цепь, и внутренняя механическая система преобразует это ручное усилие в движение грузовой цепи. Грузовая цепь поднимает или опускает подвешенный груз плавно и контролируемо.

Простыми словами, механизм обеспечивает выигрыш в силе. Вместо того чтобы поднимать многотонный груз напрямую, оператор использует цепной механизм, чтобы контролировать перемещение груза.

Это не означает, что подъём тяжёлого груза даётся без усилий. Груз массой 3 тонны всё равно требует тщательного планирования. Оператору следует избегать резких движений, бокового тяги и других способов, выходящих за рамки целевого применения оборудования.

Для правильного выполнения подъёмных работ я рекомендую сначала осмотреть груз, затем проверить точку крепления и соединительные элементы. Только после подтверждения этих базовых условий можно приступать к подъёму.

Стандарт ASME HST-2 определяет вертикальный подъём свободно подвешенных, ненаправляемых грузов как соответствующую область применения для ручных талей с цепным приводом. Он также исключает тали, используемые для подъёма или удержания людей.

Ручная таль, рычажная таль или электрическая таль

Нам часто задают вопрос о том, какой подъёмный механизм лучше: ручная таль, рычажная таль или электрическая таль. Я не дам одинаковый ответ каждому клиенту — каждый тип подходит под свой режим работы.

Источник: различия между типами оборудования основаны на предполагаемой области применения ручных талей с грузовой цепью по стандарту ASME и смежных стандартах на тали.

Для периодического подъёма или ремонтных работ удобно ручное управление. Если производственная линия требует многократного подъёма в течение дня, лучше подойдёт электрическая таль. Если помимо подъёма задача включает тяговые операции или натяжение, стоит рассмотреть рычажную таль.

Как выбрать подходящую ручную таль?

При выборе модели HS 3T Series Chain Block я рекомендую смотреть шире простого вопроса «Поднимет ли она 3 тонны?». Настоящий вопрос — подходит ли вся подъёмная система для конкретной задачи.

1. Подтвердите вес груза

Начните с фактического веса груза. Не полагайтесь на приблизительную визуальную оценку, если имеется достоверная информация о весе. Номинальная грузоподъёмность выбранного оборудования должна соответствовать планируемому грузу.

2. Проверьте несущую конструкцию

Ручная таль может безопасно работать только при надлежащей точке подвеса. Перед подключением тали проверьте балку, точку подвеса, каретку или другое несущее приспособление.

3. Учитывайте направление подъёма

Продумайте, как будет перемещаться груз. Таль ручная HS 3T серии следует использовать по её прямому назначению — для подъёма. Не используйте стандартную ручную цепную таль вместо оборудования, специально предназначенного для горизонтального перемещения или волочения грузов.

4. Учитывайте частоту использования

Для периодических монтажных и ремонтных работ ручной подъём может быть практичным решением. При частых подъёмах в производстве оцените, поможет ли электрическая таль снизить физическую нагрузку и повысить производительность.

Источник: Требования к осмотру, эксплуатации и обслуживанию соответствуют направлениям, охватываемым стандартами ASME по талям.

Практические рекомендации по эксплуатации и обслуживанию

По нашему опыту, правильная практика подъёма начинается ещё до того, как оператор потянет первое звено ручной цепи. Несколько минут подготовки помогают предотвратить многие типичные проблемы.

• Перед началом работы подтвердите вес груза.

• Перед использованием осмотрите ручную таль и видимые компоненты.

• Проверьте крюки и точки крепления на отсутствие явных повреждений и деформаций.

• Убедитесь, что несущая конструкция рассчитана на предполагаемую нагрузку.

• Держите зону подъёма свободной.

• Не допускайте нахождения работников под подвешенным грузом.

• Поднимайте груз плавно, избегая ударных нагрузок.

• Прекратите работу при появлении постороннего шума, повреждений или нехарактерного поведения оборудования.

• Соблюдайте инструкции производителя по осмотру, смазке, обслуживанию и хранению.

Если в подъёмной схеме используются стропы, для них также требуется проводить собственные проверки и контроль грузоподъёмности. Например, согласно требованиям OSHA в США к стропам, повреждённые или неисправные стропы запрещено эксплуатировать, нагрузка на стропы не должна превышать их номинальную грузоподъёмность, а подвешенные грузы необходимо удерживать на безопасном расстоянии от препятствий и работников.

Ещё один практический момент — хранение. Когда ручная таль не используется, её следует размещать в подходящем месте и защищать от излишней влаги, загрязнений, ударов и других воздействий, которые могут ухудшить её состояние.

Часто задаваемые вопросы

1. Какова грузоподъёмность ручной тали серии HS 3T?

Ручная таль серии HS 3T рассчитана на нагрузку до 3 тонн. При фактическом применении также необходимо учитывать несущую конструкцию, подъёмные принадлежности, состояние груза и условия эксплуатации.

2. Требуется ли для ручной тали серии HS 3T электропитание?

Нет. Это ручная таль с ручным приводом. Оператор управляет подъёмом с помощью тяговой цепи, что делает её удобной в местах, где электропитание недоступно или не требуется.

3. Можно ли использовать ручную таль для подъёма людей?

№. Стандартная таль для перемещения грузов не должна использоваться как оборудование для подъёма людей. ASME HST-2 прямо исключает из своей области применения тали, используемые для подъёма или удержания людей.

4. Как выбрать между трёхтонной ручной талью и электрической талью?

Учитывайте частоту подъёмов, наличие электропитания, условия эксплуатации, требуемый способ управления и характер груза. Ручное оборудование может быть удобным при монтаже и обслуживании, тогда как для регулярных подъёмов в производстве целесообразнее использовать электроприводное оборудование.

5. Что необходимо проверить перед началом подъёма?

Осмотрите таль, видимые компоненты, крюки, точки крепления, несущую конструкцию, массу груза и подъёмные принадлежности. При обнаружении повреждений или отклонений в любом важном узле остановите работу и организуйте надлежащую проверку перед её продолжением.

Наш заключительный совет

За многие годы работы в индустрии подъёмного оборудования мы убедились, что выбор тали — это не просто стремление к максимальной грузоподъёмности. Оборудование должно соответствовать конкретной задаче, условиям эксплуатации, частоте использования и способу подъёма.

Ручная таль серии HS 3T является практичным ручным подъёмным устройством для соответствующих грузов массой до 3 тонн. Оно может быть полезно при подъёме тяжёлого оборудования, монтаже техники, обслуживании в мастерских и в других подходящих задачах по перемещению грузов, где оправдано ручное управление.

Компания Baoding Hoisting Machinery Works начала производство в 1976 году. Наша фабрика занимает около 25 000 квадратных метров и насчитывает более 180 сотрудников. Мы расположены в Баодине, вблизи основных транспортных магистралей, включая скоростные автомагистрали и национальную трассу 107.

Наш основной ассортимент ручных цепных талей включает модели HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O. Мы также выпускаем рычажные тали, электрические тали, монорельсовые тележки, ручные гидравлические тележки, складные транспортёры, грузоподъёмное оборудование для монтажа на автомобилях, электрические лебёдки, канатные тяговые механизмы, транспортные тележки, магнитные захваты, домкраты, грузоподъёмные цепи, стропы, грузозахватные приспособления и другое подъёмно-транспортное оборудование.

Для нас качественное подъёмное оборудование — это не только сам продукт. Это также правильный выбор оборудования для конкретной задачи. При выборе Ручная цепная таль серии HS 3T, начните с груза, точки опоры, направления подъёма, частоты использования и комплектующих. Этот простой контрольный список — хорошая отправная точка перед любыми подъёмными работами.
