Таль цепная серии HS 5T: практическое руководство по ручному подъёму грузов массой 5 тонн

Как поднять машину массой 5 тонн, если поблизости нет удобного источника электропитания? Как практично позиционировать тяжёлое промышленное оборудование при монтаже или обслуживании? Это типичные вопросы, которые нам задают заказчики, работающие на заводах, в мастерских, на складах и строительных площадках.

На Баодинском машиностроительном заводе подъёмного оборудования мы выпускаем подъёмную технику с 1976 года. В этом руководстве я расскажу, как мы подходим к использованию ручной тали серии HS 5T, где она может быть полезна, чем она отличается от другого подъёмного оборудования и что мы рекомендуем проверять до и после выполнения подъёмных работ.

Ручная цепная таль — относительно простое устройство, однако её правильный выбор и эксплуатация требуют вдумчивого подхода. Имеют значение масса груза, несущая конструкция, направление подъёма, применяемые комплектующие и условия работы.

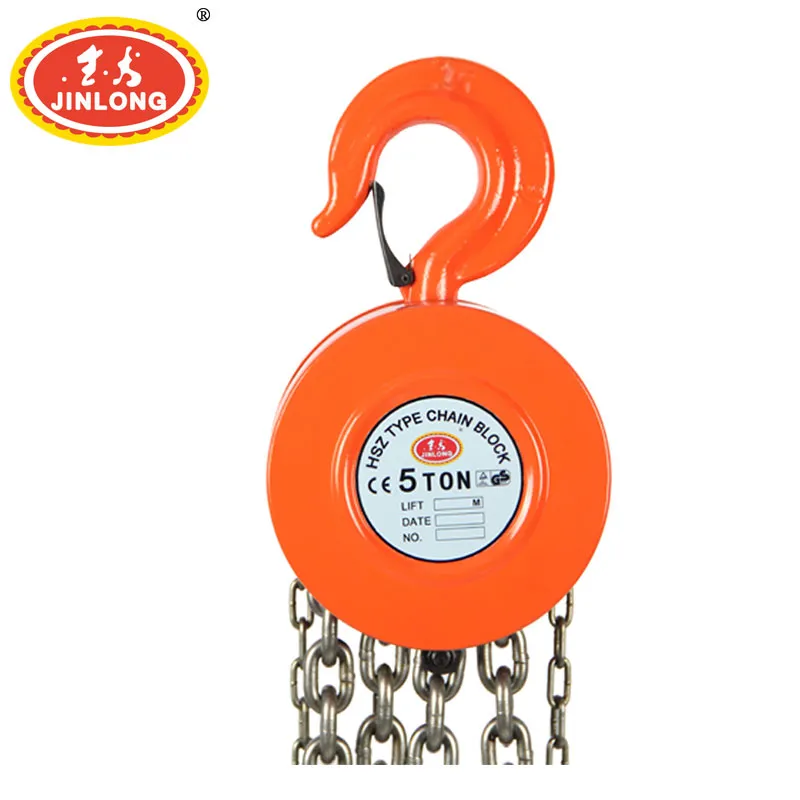

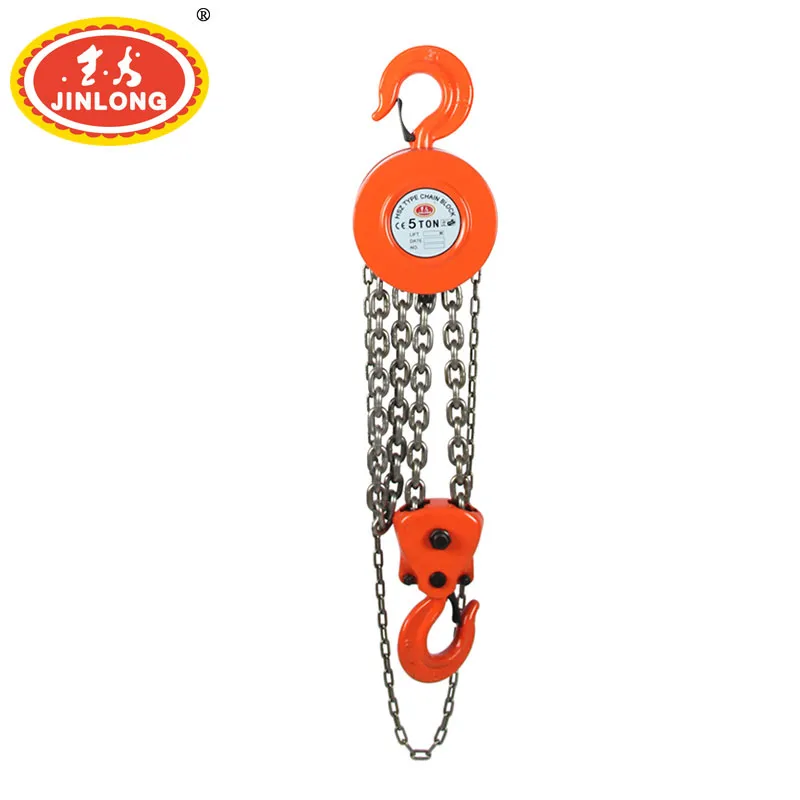

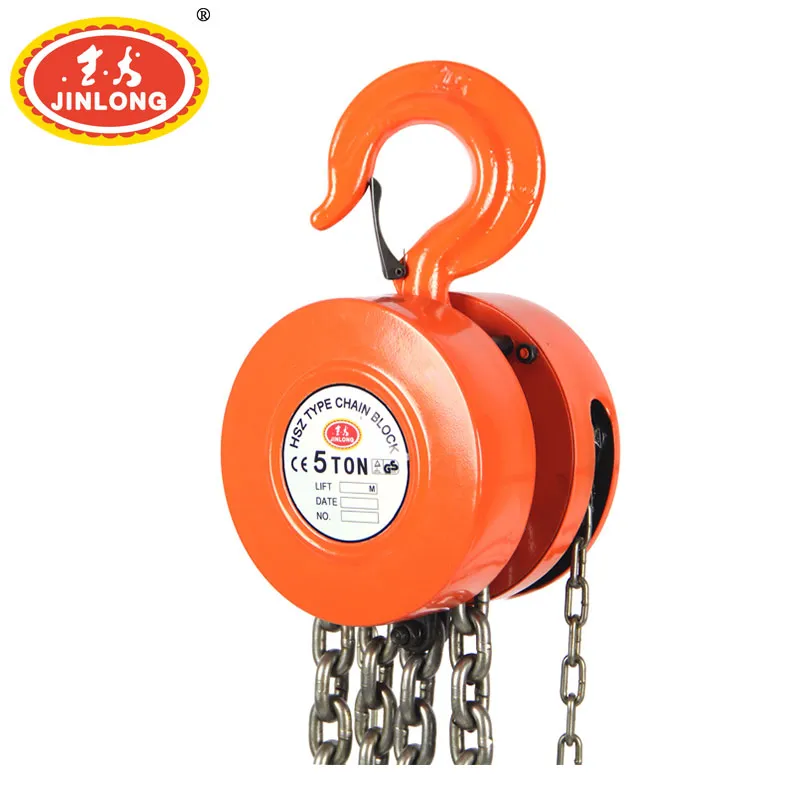

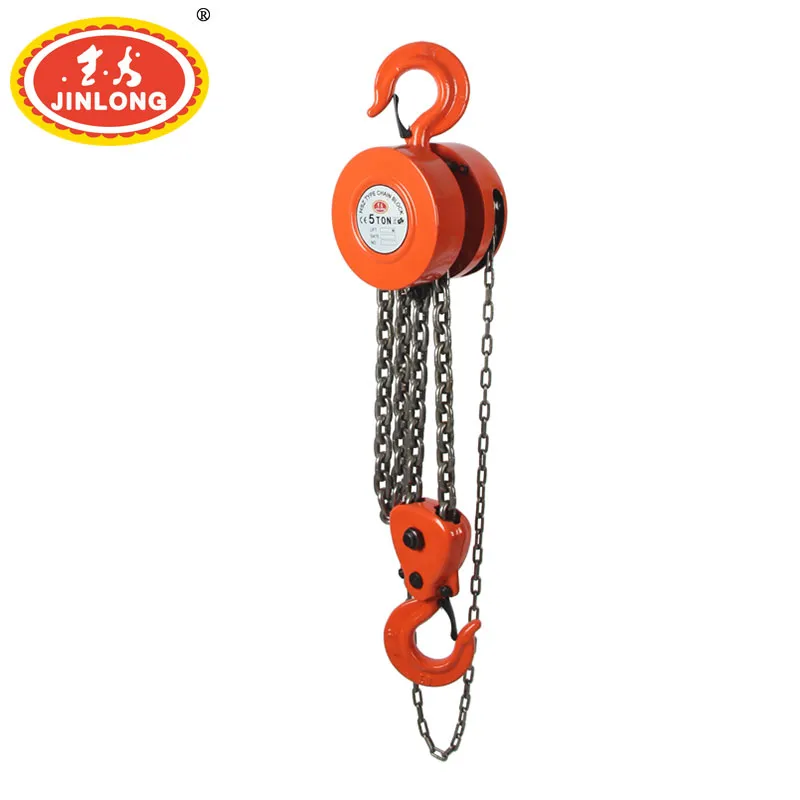

Что представляет собой цепная таль серии HS 5T?

Ручная таль серии HS 5T is a manually operated lifting device designed for handling loads up to 5 tons in suitable lifting applications. Unlike an electric hoist, it does not use an electric motor to raise the load. The operator controls the lifting movement through the hand chain.

From our experience, this makes a manual chain block useful when electrical power is unavailable, inconvenient, or simply not needed for the job. It can be especially practical during equipment installation, workshop maintenance, machinery repair, and selected material-handling tasks.

However, I always recommend looking beyond the capacity number. A 5-ton rating does not mean that every 5-ton object can be lifted in every situation. The complete lifting arrangement needs to be suitable for the intended load and working conditions.

ASME HST-2-2023 establishes performance requirements for hand-chain manually operated chain hoists used for vertical lifting of freely suspended, unguided material loads. It also excludes applications such as lifting or supporting people and certain improper or altered uses.

Where Can We Use It?

Когда мы обсуждаем с клиентами ручную таль грузоподъёмностью 5 тонн, я обычно начинаю не с самого оборудования, а с области его применения. Что именно нужно поднять? Как часто будут выполняться подъёмы? Где расположена точка крепления? Эти вопросы дают гораздо больше полезной информации, чем одна лишь паспортная грузоподъёмность.

Например, представьте, что предприятию необходимо извлечь крупный узел машины во время планового технического обслуживания. На участке ТО имеется подходящая верхняя опора, но удобной электрической тали нет. В таком случае ручная таль может стать практичным решением для подъёма и точного позиционирования узла — при условии, что вся подъёмная система подобрана и рассчитана правильно.

Типовые области применения включают:

• Подъём тяжёлого оборудования: подходит для подъёма и позиционирования совместимых промышленных установок.

• Техническое обслуживание оборудования: удобна для установки двигателей, узлов машин и других допустимых грузов при ремонтных работах.

• Монтаж оборудования: помогает монтажным бригадам управлять вертикальным перемещением оборудования.

• Перемещение грузов в цехе: применима для отдельных тяжёлых компонентов при наличии соответствующей несущей конструкции.

• Складское техническое обслуживание: практична для эпизодических подъёмных работ, не требующих длительной работы от привода.

• Строительство и работы на объектах: может рассматриваться для подходящих задач ручного подъёма при условии надлежащего планирования всей схемы подъёма.

Следует помнить одно: ручная таль является лишь частью подъёмной системы. Несущая балка, тележка, точка подвеса, строп, крюк, скоба и другие комплектующие также должны соответствовать нагрузке.

Источник: область применения основана на целевом использовании ручных цепных талей, описанном в ASME HST-2. Конкретные задачи подъёма требуют оценки всей схемы подъёма.

Как работает ручная таль грузоподъёмностью 5 тонн?

Основной принцип работы довольно прост. Оператор тянет за ручную цепь, и внутренний механический узел передаёт это ручное усилие на грузовую цепь. Грузовая цепь перемещает подвешенный груз вверх или вниз.

Простым языком, механизм даёт оператору механическое преимущество. Вместо того чтобы пытаться поднять тяжёлый груз напрямую, оператор использует цепной механизм для управления его перемещением.

Однако простоту работы не следует путать с небрежностью. Груз массой 5 тонн — это серьёзный вес, поэтому процесс подъёма требует надлежащей подготовки. Перед началом работы мы осматриваем сам груз, точку подвеса, крепление, траекторию подъёма и техническое состояние оборудования.

Имеет значение и область применения. Стандарт ASME HST-2 описывает ручные тали с цепным приводом применительно к вертикальному подъёму свободно подвешенных ненаправленных грузов. Он не распространяется на подъём людей, а также на использование тали в непригодных для этого схемах тяги.

По этой причине мы не рекомендуем применять стандартную ручную таль вместо оборудования, специально предназначенного для горизонтального перемещения, волочения или подъёма людей.

Ручная таль против рычажной тали против электрической тали

Покупатели часто спрашивают нас, какой тип тали им выбрать. Обычно я отвечаю так: начните с задачи, а не с названия изделия.

Ручная таль, рычажная таль и электрическая таль могут быть одинаково полезны, но принципы их работы различаются.

Источник: приведённые выше различия отражают целевые эксплуатационные категории ручных и электрических талей; ASME HST-2 распространяется на тали с ручным цепным приводом, тогда как ASME B30.16 охватывает соответствующие тали с ручным цепным, электрическим и пневматическим приводом.

Для периодических тяжёлых подъёмов, монтажа оборудования и технического обслуживания практичным выбором может стать ручной привод. Если производственная линия нуждается в частом подъёме на протяжении всего рабочего дня, целесообразно рассмотреть электрическую таль. Когда задача включает тяговые или натяжные операции, предпочтительна рычажная таль.

Как выбрать подходящую ручную таль?

При выборе ручной тали серии HS 5T я рекомендую использовать простой контрольный перечень. Грузоподъёмность важна, но не является единственным решающим фактором.

1. Уточните фактический вес груза

Прежде всего, определите фактическую массу груза. Не полагайтесь на визуальную оценку, если имеется достоверная информация о нагрузке. Выбранное оборудование должно иметь подходящую номинальную грузоподъёмность для предполагаемой задачи подъёма.

2. Проверьте несущую конструкцию

Это один из аспектов, который иногда упускают из виду. Ручной тали требуется надлежащая точка подвеса. Мощный механизм не компенсирует слабую балку, неподходящую каретку или ненадёжное соединение.

3. Проверьте направление подъёма

Продумайте траекторию перемещения груза. Ручная таль серии HS 5T предназначена для соответствующих условий подъёма, поэтому избегайте бокового тяжения и эксплуатации тали в режимах, вызывающих недопустимые нагрузки.

4. Учитывайте частоту использования

Если вы поднимаете тяжёлое оборудование раз в неделю или при плановом техническом обслуживании, ручной привод может быть удобным решением. Если требуется многократный подъём в течение производственной смены, рассмотрите целесообразность применения электрической тали, которая лучше соответствует рабочему процессу.

5. Проверьте комплектующие

Ручная таль — не единственный элемент, воспринимающий нагрузку. Стропы, крюки, скобы, каретки и другие соединительные компоненты должны иметь соответствующую грузоподъёмность и находиться в исправном состоянии.

Source: These selection considerations align with the installation, operation, inspection, testing, and maintenance areas addressed by ASME B30.16.

Practical Operation and Maintenance Tips

In our factory experience, good lifting practice starts before the first pull on the hand chain. A short inspection can help identify problems before they become bigger problems.

• Confirm the load weight before lifting.

• Inspect the chain block and visible components before use.

• Check hooks and connection points for obvious damage or deformation.

• Make sure the supporting structure is suitable.

• Check that the load is properly connected and balanced.

• Keep the lifting path clear.

• Keep workers away from suspended loads.

• Lift gradually and avoid sudden shock loading.

• Stop work if abnormal noise, visible damage, or unusual operation is found.

• Соблюдайте инструкции производителя по осмотру, смазке, техническому обслуживанию и хранению.

При использовании строп для них требуются отдельные проверки и контроль грузоподъёмности. Согласно требованиям OSHA (США) к стропам, повреждённые или неисправные стропы запрещено эксплуатировать, нагрузка на стропы не должна превышать их номинальную грузоподъёмность, подвешенные грузы должны находиться на безопасном расстоянии от препятствий, а персонал должен быть удалён из зоны подвешенных грузов. OSHA также обязывает ежедневно проводить предпусковой осмотр строп и их комплектующих назначенным компетентным лицом.

Ещё одна полезная привычка — остановиться и выполнить осмотр, если что-то вызывает сомнение. Необычный шум, видимые повреждения, затруднённое перемещение или любое непредвиденное изменение в работе оборудования нельзя игнорировать только потому, что работа почти завершена.

Часто задаваемые вопросы

1. Какова грузоподъёмность цепной тали серии HS 5T?

Таль серии HS 5T предназначена для работы с грузами массой до 5 тонн при соответствующих условиях подъёма. При выполнении работ также необходимо учитывать несущую конструкцию, подъёмные принадлежности, состояние груза и условия эксплуатации.

2. Требуется ли для цепной тали серии HS 5T электропитание?

Нет. Это ручная таль. Оператор управляет подъёмом с помощью тяговой цепи, поэтому для обычной ручной работы электродвигатель не требуется.

3. Можно ли использовать таль грузоподъёмностью 5 тонн для подъёма людей?

Нет. Стандартную таль для грузоподъёмных работ нельзя использовать как оборудование для подъёма людей. Стандарт ASME HST-2 прямо исключает из своей области применения тали, используемые для подъёма или удержания людей.

4. Подходит ли ручная таль для ежедневных подъёмных работ в производстве?

Это зависит от характера работ. Ручной подъём может быть практичным для эпизодических задач по монтажу, техническому обслуживанию и перемещению грузов. Если подъём выполняется часто и непрерывно, для рабочего процесса лучше подойдёт электрическая таль. Решение следует принимать с учётом всех условий эксплуатации.

5. Что необходимо проверить перед использованием тали?

Проверьте массу груза, несущую конструкцию, точки крепления, видимое состояние тали, грузозахватные приспособления и траекторию подъёма. Любой повреждённый или вызывающий сомнение элемент следует вывести из эксплуатации или провести соответствующую оценку до продолжения подъёма.

Наши заключительные рекомендации

За многие годы работы в отрасли грузоподъёмного оборудования я понял: выбор подъёмной техники — это не просто поиск максимальной грузоподъёмности. Оборудование должно соответствовать реальным задачам.

Ручная таль серии HS 5T — практичное решение для ручного подъёма подходящих грузов массой до 5 тонн. Она будет полезна при подъёме тяжёлых станков, монтаже оборудования, техническом обслуживании цехов, промышленном перемещении материалов и других подходящих задачах, где уместна ручная работа.

Компания Baoding Hoisting Machinery Works начала производство в 1976 году. Наш завод занимает около 25 000 квадратных метров, на нём работает более 180 сотрудников. Мы расположены в городе Баодин рядом с крупными транспортными магистралями, включая скоростные автомагистрали и государственное шоссе 107.

Наша основная линейка ручных талей включает модели HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O. Мы также выпускаем рычажные тали, электрические тали, монорельсовые тележки, ручные гидравлические тележки, складные транспортные тележки, подъёмное оборудование для установки на грузовики, электрические лебёдки, канатные протяжные лебёдки, транспортные тележки для перемещения грузов, магнитные захваты, домкраты, грузоподъёмные цепи, стропы, грузозахватные приспособления и другую продукцию для перемещения грузов.

Для нас практические подъёмные работы начинаются с понимания задачи. Прежде чем выбрать ручную таль серии HS 5T (ручную таль серии HS 5T), я рекомендую проверить пять моментов: фактическую массу груза, несущую конструкцию, направление подъёма, частоту использования, а также состояние и грузоподъёмность вспомогательных приспособлений.

Такой простой подход превращает выбор продукта в реальное решение для подъёма грузов.
