Как переместить тяжёлый станок, если нет удобного источника электропитания? Что использовать, когда требуется управляемый подъём или тяга, а не быстрая непрерывная работа? И как определить, подходит ли рычажная таль грузоподъёмностью 3 тонны для моей задачи?

Это практические вопросы, которые я рассматриваю перед выбором подъёмного оборудования. На заводах, в мастерских, на строительных площадках и при монтаже оборудования у меня не всегда есть в распоряжении крупный кран или электрическая таль. Иногда мне нужен мощный ручной инструмент, который можно доставить к месту работ, закрепить на подходящей опоре и приводить в действие непосредственно вручную.

Именно здесь пригодятся рычажные тали серии HSH-E 3T. В этом руководстве я объясню, как я понимаю и использую этот тип тяжёлой рычажной тали, где она применяется в реальных условиях работы, как я сравниваю её с другим подъёмным оборудованием и что проверяю перед покупкой или эксплуатацией.

Я также расскажу об осмотре и техническом обслуживании, поскольку, по моему опыту, подъёмный инструмент полезен лишь настолько, насколько правильно он подобран, установлен, эксплуатируется и обслуживается.

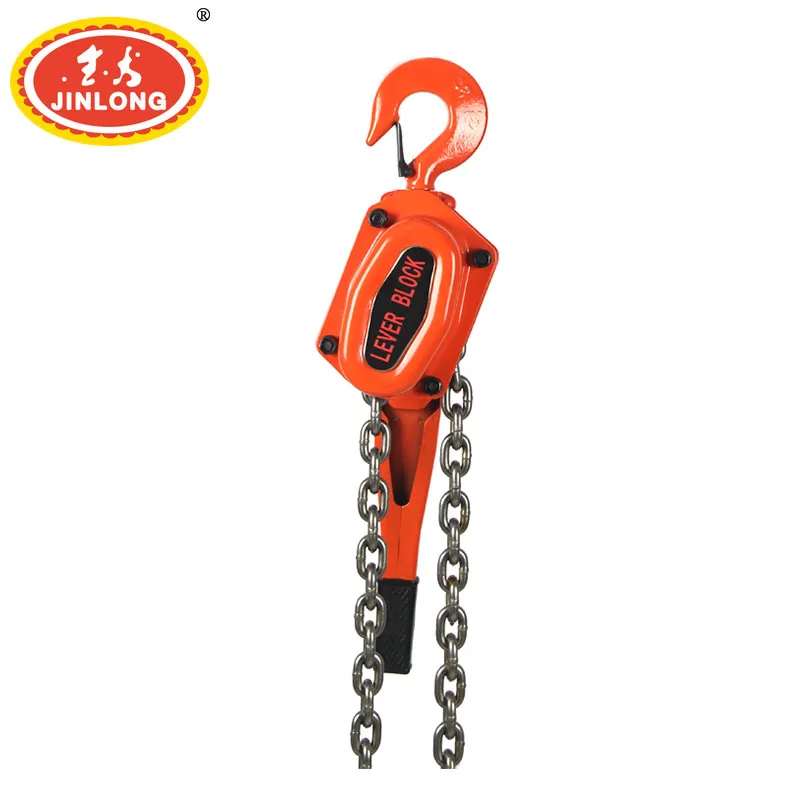

1. Что представляют собой рычажные тали серии HSH-E 3T?

Когда я объясняю рычажную таль человеку, который впервые сталкивается с грузоподъёмным оборудованием, я стараюсь говорить просто. Рычажная таль — это ручное грузоподъёмное и тяговое устройство. Вместо электродвигателя я привожу в действие внутренний механизм с помощью рычага.

Рычажные тали серии HSH-E 3T предназначены для тяжёлых условий ручного подъёма, перемещения, позиционирования и натяжения. Обозначение 3T указывает на класс изделия с номинальной грузоподъёмностью 3 тонны, однако я всегда сверяюсь с точными паспортными данными и конфигурацией завода-изготовителя, прежде чем вводить оборудование в эксплуатацию.

Данный тип оборудования полезен, когда требуется значительная грузоподъёмность, но нет возможности или желания зависеть от электрической сети. Устройство можно доставить непосредственно в зону технического обслуживания, на строительную площадку, монтажный участок или в цех.

Например, мне может потребоваться переместить тяжёлый компонент оборудования лишь на небольшое расстояние. Привлекать для такой задачи крупногабаритный кран с электроприводом не всегда практично. Подходящая ручная рычажная таль обеспечивает контролируемое перемещение при условии правильно разработанной схемы строповки.

ASME B30.21 распространяется на рычажные тали и охватывает требования к их конструкции, монтажу, эксплуатации, осмотру и техническому обслуживанию для задач подъёма, перемещения и натяжения. Я использую данный стандарт в качестве полезного справочного материала при рассмотрении вопросов правильной организации подъёмных работ.

В чём преимущество рычажной тали грузоподъёмностью 3 тонны?

Для меня главное преимущество — это сочетание ручного управления и достаточно высокой грузоподъёмности.

• Для штатной работы в ручном режиме электропитание не требуется.

• Она может применяться как для подъёма, так и для перемещения грузов.

• Её можно переносить на разные рабочие площадки.

• Она подходит для широкого спектра задач по монтажу и техническому обслуживанию оборудования.

• Рычажный привод обеспечивает управляемое ручное перемещение.

• Она может использоваться совместно с подходящими грузоподъёмными приспособлениями в составе комплексной подъёмной системы.

Тем не менее я никогда не считаю, что более высокая грузоподъёмность автоматически делает грузоподъёмный инструмент пригодным для любой задачи. Во всех случаях необходимо учитывать массу груза, несущую конструкцию, способ крепления, направление работы, условия эксплуатации и рекомендации производителя.

2. Как работает рычажная таль грузоподъёмностью 3 тонны?

Базовый принцип работы предельно прост. Когда я перемещаю рычаг, внутренние шестерни и механические компоненты передают моё ручное усилие на грузовую цепь. Цепь перемещается, чтобы поднимать, опускать, тянуть или позиционировать груз в соответствии с механизмом управления.

Преимущество механической передачи заключается в том, что я не пытаюсь поднять полный вес груза непосредственно руками. Вместо этого я прикладываю контролируемое усилие через рычаг.

Это особенно удобно, когда требуется выполнить плавную регулировку. Например, при монтаже оборудования мне может понадобиться переместить компонент всего на несколько сантиметров, чтобы совместить его с крепёжными отверстиями.

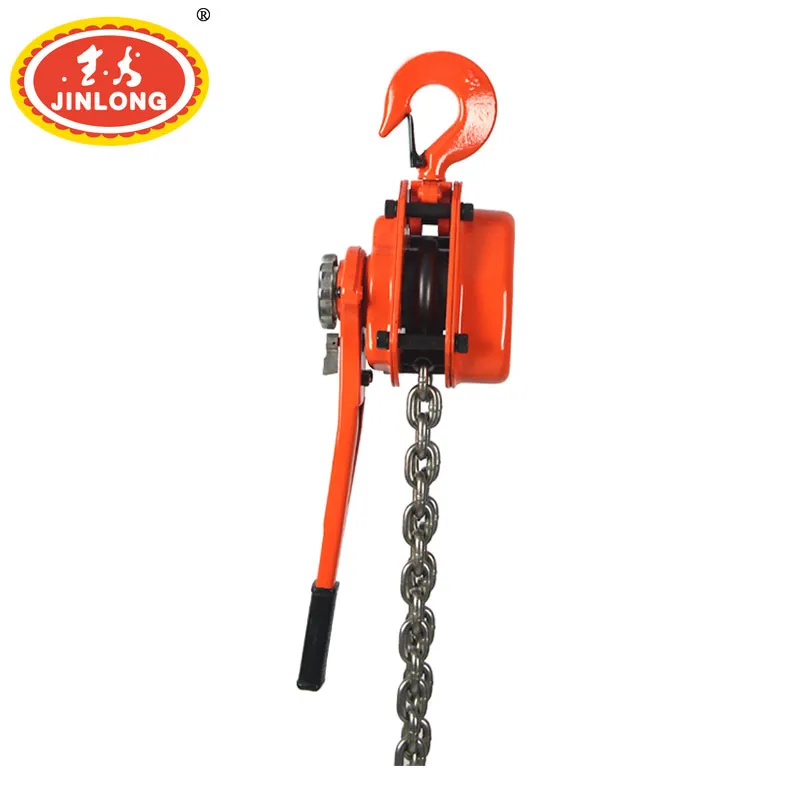

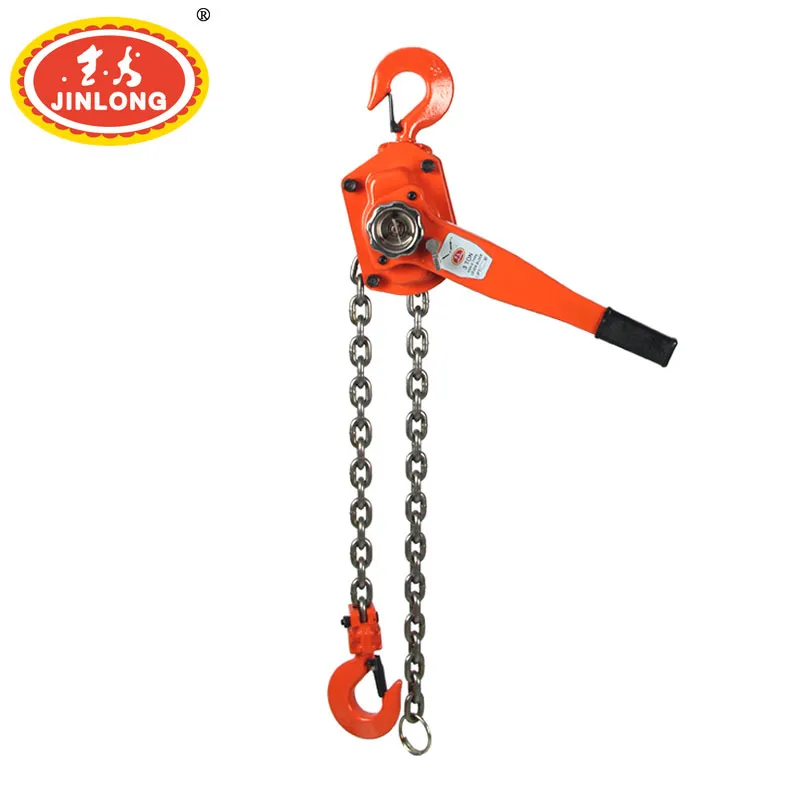

Основные компоненты, которые я проверяю

• Верхний крюк: Соединяет рычажную таль с соответствующей опорой.

• Нижний крюк: Соединяет подъёмное оборудование с грузом или подходящим приспособлением.

• Грузовая цепь: Передаёт подъёмное усилие и требует регулярного осмотра.

• Рычаг: Обеспечивает ручное рабочее усилие.

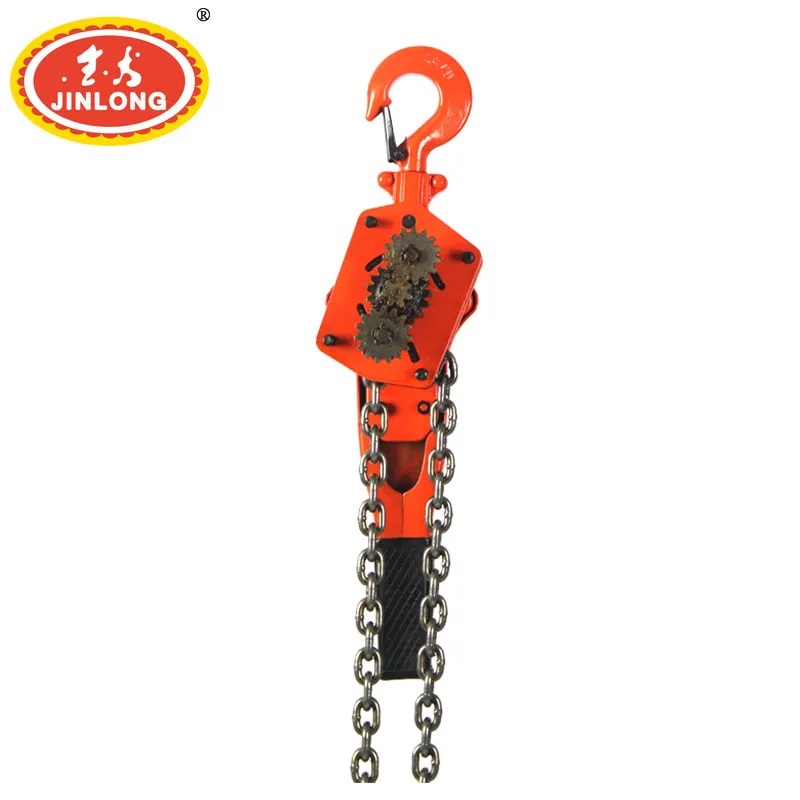

• Зубчатый механизм: Преобразует ручное перемещение в перемещение груза.

• Тормозной механизм: Помогает контролировать груз при подъёме и опускании.

Я всегда помню, что эти компоненты работают вместе. Даже мощная рычажная таль не компенсирует слабую балку, неподходящую стропу, повреждённый крюк или неправильно сбалансированный груз.

Простой пример

Предположим, мне нужно снять тяжёлый редуктор с промышленного оборудования.

Сначала я определяю вес редуктора и подбираю подходящее грузоподъёмное оборудование. Затем проверяю доступную точку опоры и выбираю соответствующие стропы или грузозахватные приспособления. После надёжного закрепления груза рычажная таль позволяет поднять и точно установить редуктор в контролируемом режиме.

Главное здесь то, что рычажная таль — лишь часть грузоподъёмной системы. Опора, способ крепления, груз, оператор и окружающее рабочее пространство не менее важны.

3. Где я использую рычажные тали серии HSH-E 3T

Рычажные тали серии HSH-E 3T особенно полезны, когда требуется ручное управление сравнительно тяжёлым грузом. Я выделяю несколько областей применения, где такое оборудование практически оправдано.

Монтаж оборудования

Установка тяжёлого оборудования зачастую предполагает нечто большее, чем простое перемещение машины с одного места на другое. Может потребоваться поднять отдельный узел, отрегулировать его высоту или точно выставить его положение.

Ручная рычажная таль может быть полезна для этих небольших, но важных перемещений. Например, я могу использовать её для позиционирования двигателя, редуктора, насоса, стальной конструкции или узла машины перед окончательной установкой.

Техническое обслуживание оборудования на предприятии

Техническое обслуживание — ещё одна распространённая ситуация. У машины может потребоваться снять тяжёлый узел для ремонта, однако вокруг может не быть достаточно места для крупного крана.

В таких случаях подходящая ручная рычажная таль обеспечивает гибкий вариант подъёма. Я могу доставить оборудование непосредственно к месту проведения работ вместо того, чтобы перестраивать всё рабочее пространство вокруг стационарной подъёмной системы.

Строительные площадки

Строительные площадки постоянно меняются. Удобная сегодня точка подъёма завтра может оказаться недоступной, а на временных рабочих участках может не быть электропитания.

Ручная рычажная таль может быть полезна для соответствующих подъёмных и тяговых операций при условии, что несущая конструкция и условия работы были предварительно проверены.

Монтаж стальных конструкций и оборудования

При выполнении монтажных работ может возникнуть необходимость не просто вертикально поднять компонент, а подтянуть его в нужное положение.

Рычажная таль может быть полезна для контролируемого позиционирования и тяговых операций, когда применение соответствует допустимым условиям эксплуатации, указанным производителем. При выполнении таких работ я уделяю особое внимание направлению прилагаемого усилия и точкам опоры.

Выравнивание оборудования

Иногда самая сложная часть монтажа — не подъём оборудования, а его установка в правильное положение.

Например, после размещения машины вблизи её окончательного местоположения мне может потребоваться контролируемое тяговое усилие для выравнивания её с другой конструкцией. Ручная рычажная таль может быть полезна для такой регулировки при надлежащем планировании работ.

Источник: Категории применения основаны на типичных промышленных способах использования ручных рычажных талей и задачах по подъёму, тяге и натяжению, предусмотренных стандартом ASME B30.21. Конкретные применения должны соответствовать инструкциям производителя и применимым требованиям к рабочей площадке.

4. Рычажная таль в сравнении с другим подъёмным оборудованием

Когда я сравниваю подъёмное оборудование, я стараюсь не спрашивать, какой механизм лучше в абсолютном смысле. Вместо этого я задаю более практичный вопрос: какой инструмент лучше подходит под конкретную задачу?

Рычажная таль предназначена для ручного управления. Электрическая таль лучше подходит для ситуаций, где требуется приводной и многократный подъём. Ручная цепная таль может стать практичным выбором для вертикального подъёма из фиксированной верхней точки.

Источник: в сравнении описаны типичные функциональные различия между данными категориями оборудования. Возможности конкретных изделий зависят от производителя и модели.

Рычажная таль против электрической тали

Если мне нужно поднимать однотипные грузы много раз в течение часа, я всерьёз рассматриваю электрическую таль. Ручное управление при непрерывном производственном процессе может утомлять.

С другой стороны, при эпизодических ремонтных или монтажных работах более удобной может быть ручная рычажная таль, так как не требуется подводить электропитание к точке подъёма.

Рычажная таль против ручной тали

Оба устройства относятся к ручным грузоподъёмным механизмам, но я использую их по-разному.

Ручная таль с грузовой цепью зачастую удобна для вертикального подъёма с верхней опоры. Рычажная таль оснащена рычажной рукояткой и подходит для подъёма, вытягивания и позиционирования грузов.

Поэтому мой выбор зависит от направления перемещения и от того, какая манёвренность нужна вокруг груза.

5. Как я выбираю подходящую рычажную таль на 3T

Выбор мощной ручной рычажной тали начинается с понимания задачи. Обычно я задаю себе несколько вопросов, прежде чем принять решение.

1. Каков вес груза?

Это мой первый вопрос.

Я определяю фактический вес груза, а не полагаюсь на приблизительную оценку. Номинальная грузоподъёмность оборудования не должна превышаться. По определению OSHA, номинальная нагрузка — это максимальная нагрузка, на которую оборудование рассчитано и спроектировано производителем; при этом особо подчёркивается, что перегрузка грузоподъёмного оборудования недопустима.

Для рычажных талей серии HSH-E 3T я всё равно проверяю заводскую табличку производителя, техническую документацию и фактическую комплектацию перед началом работ.

2. Достаточно ли прочна опорная конструкция?

Это не менее важно, чем грузоподъёмность самой тали.

Если подключить рычажную таль высокой грузоподъёмности к ненадёжной временной конструкции, сама таль не сделает такую схему безопасной.

Поэтому я отдельно проверяю балку, точку анкеровки, раму или другую несущую конструкцию. Вся грузоподъёмная система в целом должна соответствовать предполагаемой нагрузке.

3. В каком направлении будет перемещаться груз?

Я различаю подъём, подтягивание и позиционирование.

Вертикальный подъём предполагает иную схему передачи нагрузки, чем горизонтальное перемещение. Когда мне нужно сдвинуть тяжёлый станок в сторону, я учитываю точки крепления, направление приложения силы, возможное смещение груза и устойчивость опорной конструкции.

4. Как часто я буду ею пользоваться?

Если оборудование будет использоваться эпизодически для технического обслуживания, рычажная таль может стать практичным решением.

Если оно будет использоваться непрерывно в производственном процессе, я учитываю усилия оператора, скорость работы и целесообразность применения оборудования с приводом.

5. Каковы условия рабочей среды?

• Достаточно ли места для работы с рычагом?

• Может ли оператор чётко видеть груз?

• Подходит ли пол или окружающая конструкция?

• Подвергается ли оборудование воздействию воды или агрессивных материалов?

• Есть ли препятствия на траектории перемещения груза?

• Можно ли оградить посторонних людей от зоны подъёма?

Источник: Рекомендации по выбору отражают общую практику работы с подъёмным оборудованием и требования OSHA в отношении номинальной грузоподъёмности, крюков, цепей, осмотров и обращения с грузом.

6. Как безопасно работать с рычажной талью

Для меня безопасный подъём начинается ещё до того, как я берусь за рычаг.

Перед началом работы

• Уточните массу груза.

• Проверьте номинальную грузоподъёмность оборудования.

• Оцените несущую конструкцию.

• Осмотрите крюки.

• Осмотрите грузовую цепь.

• Проверьте механизм управления.

• Убедитесь, что груз закреплён правильно.

• Выведите посторонних из рабочей зоны.

• Убедитесь, что путь перемещения груза свободен.

Требования OSHA к мостовым кранам прямо указывают крюки и цепи талей как объекты осмотра. Крюки необходимо проверять на наличие деформаций и трещин, а цепи талей — на чрезмерный износ, скручивание, деформацию звеньев и вытяжку сверх рекомендаций производителя.

Начните с небольшого перемещения

Я предпочитаю сначала поднять тяжёлый груз лишь на небольшое расстояние. Это позволяет проверить, сбалансирован ли груз и работают ли точки крепления так, как ожидалось.

Если груз наклоняется, смещается или ведёт себя не так, как я ожидал, я прекращаю работу и корректирую схему строповки, прежде чем продолжить.

Работайте плавно

Я не совершаю резких или агрессивных движений. Плавное ручное управление обеспечивает лучший контроль и позволяет легче заметить необычное сопротивление или перемещение.

Рекомендации OSHA по подъёму грузов в верхнем положении также подчёркивают необходимость фиксации и балансировки грузов перед подъёмом и исключение резкого ускорения или торможения.

Не допускайте людей к месту проведения работ

Я не допускаю посторонних к подвешенному грузу и в зону его возможного перемещения.

Для создания опасной ситуации тяжёлому грузу не обязательно падать. Он может раскачиваться, вращаться, смещаться или неожиданно двигаться при изменении точки крепления или нарушении баланса.

OSHA требует, чтобы операторы исключали перемещение грузов над людьми при работе с мостовыми кранами.

Никогда не используйте рычажную таль для подъёма людей

Я использую рычажную таль только для соответствующих задач по перемещению грузов. Я не применяю её вместо оборудования, специально разработанного и допущенного для подъёма людей.

Инструкции производителя и применимые требования на рабочем месте всегда определяют допустимую область применения.

7. Осмотр, техническое обслуживание и практические рекомендации

Если грузоподъёмное устройство используется для тяжёлых грузов, я не жду, пока что-то выглядит серьёзно повреждённым, а провожу проверку заблаговременно.

Регулярный осмотр позволяет мне выявлять проблемы до того, как оборудование будет задействовано в срочной подъёмной операции.

Осмотр грузоподъёмной цепи

Грузоподъёмная цепь — один из важнейших компонентов, поскольку именно она воспринимает подъёмное усилие.

Я проверяю наличие видимого износа, коррозии, скрученных звеньев, деформации, повреждённых звеньев и других отклонений.

OSHA включает цепи талей и концевые соединения в перечень объектов осмотра и особо предписывает проверять чрезмерный износ, скручивание, деформацию звеньев и их растяжение сверх рекомендаций производителя.

Осмотр крюков

Я проверяю верхний и нижний крюки на наличие трещин, деформации, чрезмерного раскрытия, коррозии и других видимых повреждений.

Согласно требованиям OSHA, крюки должны соответствовать рекомендациям производителя и не должны подвергаться перегрузке.

Проверка механизма управления

Я также обращаю внимание на работу рычажной тали в процессе эксплуатации. Необычное сопротивление, посторонние шумы, изменения в ходе и любые другие отклонения от нормальной работы — повод остановиться и разобраться в причине.

Я никогда не пытаюсь решить предполагаемую механическую проблему, прилагая большее усилие к рычагу. Чрезмерное усилие может указывать на проблему с грузом, схемой строповки или оборудованием.

Соблюдайте инструкции производителя по техническому обслуживанию

Единого графика технического обслуживания, подходящего для всех условий эксплуатации, не существует. Рычажная таль, которая изредка используется в чистом закрытом цехе, подвергается иным воздействиям по сравнению с талью, работающей ежедневно в условиях запылённости, повышенной влажности или на открытом воздухе.

Стандарт OSHA требует, чтобы программы планово-превентивного обслуживания кранового оборудования, подпадающего под действие нормативов, разрабатывались на основе рекомендаций производителя, а все выявленные при осмотре небезопасные условия устранялись до возобновления эксплуатации.

Мой практический чек-лист по техническому обслуживанию

• При необходимости выполняйте очистку оборудования после использования.

• Осматривайте крюки перед ответственными подъёмными операциями.

• Проверяйте грузоподъёмную цепь на предмет износа и повреждений.

• Осматривайте на наличие коррозии и деформаций.

• Проверяйте рычаг и механизм управления.

• Соблюдайте указания производителя по смазке.

• Храните оборудование в подходящем месте, когда оно не используется.

• Выводите неисправное оборудование из эксплуатации до проведения его надлежащей оценки.

• Ведите журнал осмотров там, где этого требуют условия рабочей площадки или применимые нормативы.

Три совета, которые я считаю особенно полезными

Совет 1: не угадывайте массу груза.
При подъёме тяжёлого груза я заранее получаю достоверные сведения о его массе, прежде чем выбрать подъёмное устройство.

Совет 2: не наращивайте рычаг с помощью самодельной трубы.
Если нормальный ход рукоятки требует необычного усилия, я останавливаюсь и проверяю оборудование и груз, вместо того чтобы пытаться получить дополнительное усилие.

Совет 3: Планируйте перед подъёмом.
Перед началом работы я определяю начальную точку, место назначения, траекторию перемещения груза, точку опоры и людей, которые должны находиться на безопасном расстоянии.

8. Почему важен опыт производителя

При покупке подъёмного оборудования я обращаю внимание не только на название продукта. Я также учитываю опыт производителя, производственные возможности, методы испытаний и ассортимент продукции.

Завод подъёмного оборудования Baoding был основан в 1976 году. Площадь завода составляет около 25 000 квадратных метров, на нём работает более 180 сотрудников. Завод расположен в городе Баодин, Китай, вблизи основных транспортных магистралей, включая скоростные автомагистрали и национальную трассу 107.

Завод обладает обширным опытом производства, передовым производственным оборудованием и испытательными мощностями. Основная продукция — ручные тали под брендом Jinlong — включает серии HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O.

Помимо ручных цепных талей, завод выпускает рычажные тали HSH-E и HSH-VT, электрические тали PA, CD1, MD1, JC25 и HHBB, монорельсовые тележки GCT, DST и GST, гидравлические тележки, складные транспортёры, грузоподъёмное оборудование для монтажа на автомобилях, электрические лебёдки, канатные тяговые устройства, электрические подъёмные машины, транспортные тележки, магнитные захваты, домкраты, грузоподъёмные цепи, стропы, грузозахваты и другую технику для перемещения грузов.

С моей точки зрения, такой широкий ассортимент продукции полезен, потому что промышленный подъём грузов редко ограничивается одним видом оборудования. В зависимости от задачи мне может потребоваться комбинировать рычажную таль со стропами, грузоподъёмными цепями, захватами, домкратами или транспортным оборудованием.

Что я ожидаю от поставщика

• Долгосрочный производственный опыт.

• Чёткая идентификация продукции и информация о грузоподъёмности.

• Соответствующие процедуры производства и испытаний.

• Полный комплект технической документации.

• Чёткая коммуникация перед покупкой.

• Оперативная послепродажная поддержка.

• Широкий ассортимент сопутствующей подъёмной техники.

Эти факторы не заменяют мою собственную техническую оценку, но помогают принять более взвешенное решение о покупке.

9. Часто задаваемые вопросы по рычажным талям серии HSH-E 3T

В1: Для чего применяются рычажные тали серии HSH-E 3T?

The Рычажные тали серии HSH-E 3T предназначены для подъёма, перемещения, позиционирования и натяжения грузов вручную. Типичные условия эксплуатации — заводы, мастерские, строительные площадки, зоны монтажа оборудования и участки технического обслуживания техники.

Q2: Требуется ли электричество для рычажной тали 3T?

Нет. Рычажная таль с ручным приводом работает от механизма, управляемого вручную, поэтому для штатной работы электропитание не требуется. Это удобно в местах, где электричество недоступно или его использование нежелательно.

Q3: Можно ли использовать рычажную таль для перемещения груза тягой?

Рычажные тали можно применять для допустимых тяговых операций. Однако перед выполнением тяговой операции я всегда проверяю инструкцию производителя и схему расположения груза целиком. Необходимо учитывать направление усилия, несущую конструкцию, точки крепления и характер перемещения груза.

Q4: Как выбрать подходящую рычажную таль серии HSH-E 3T?

Я исхожу из реальной массы груза, а затем проверяю номинальную грузоподъёмность, несущую конструкцию, направление перемещения, рабочее пространство, частоту использования и условия эксплуатации. Перед началом работы я также сверяюсь с документацией производителя.

Q5: Как часто следует проводить осмотр рычажной тали?

Периодичность осмотра зависит от оборудования, рекомендаций производителя, частоты эксплуатации, тяжести условий работы и применимых требований охраны труда.

Требования OSHA к мостовым кранам различают частые и периодические осмотры и определяют компоненты для контроля, такие как крюки, грузовые цепи, механизмы управления и другие детали.

10. Заключение

Для меня главная ценность серии рычажных талей HSH-E 3T заключается в сочетании ручного управления и значительной грузоподъёмности.

Когда мне необходимо смонтировать оборудование, снять тяжёлый узел, выполнить выравнивание или провести техническое обслуживание без удобного доступа к электропитанию, ручная рычажная таль может стать практичным решением.

Тем не менее, я никогда не выбираю подъёмное оборудование только по грузоподъёмности. Я оцениваю задачу в комплексе: фактическую нагрузку, опорную конструкцию, подъёмные принадлежности, направление усилия, условия эксплуатации и частоту работы.

Я также считаю осмотр и техническое обслуживание частью процесса подъёма. Крюки, цепи, рабочие механизмы и другие критически важные компоненты требуют внимания, особенно когда оборудование используется часто или в тяжёлых условиях. Требования OSHA акцентируют внимание на проверке крюков и грузовых цепей талей, а также на устранении опасных состояний до возобновления эксплуатации.

Для клиентов, сравнивающих ручные рычажные тали, серия HSH-E 3T Series Lever Blocks может быть рассмотрена, когда задача требует контролируемого ручного подъёма, перемещения или позиционирования тяжёлых грузов.

В конечном счёте, я считаю, что хорошее грузоподъёмное оборудование — это не просто высокая грузоподъёмность. Это соответствие оборудования реальной задаче, правильная схема подъёма, аккуратная эксплуатация и обслуживание на протяжении всего срока службы.

Использованные источники

• OSHA 29 CFR 1910.179, Overhead and Gantry Cranes — требования к номинальной грузоподъёмности, крюкам, грузовым цепям талей, осмотру, техническому обслуживанию и обращению с грузом.

• OSHA, General Industry Digest — практическая информация по осмотру и техническому обслуживанию грузоподъёмного оборудования.
