Как поднять или установить тяжёлый станок, если нет удобного источника электропитания? Что использовать, когда сложно доставить в цех или зону монтажа большой кран? А когда нагрузка становится слишком тяжёлой для небольшой ручной тали, как правильно выбрать оборудование?

Это вопросы, которые я часто задаю себе перед началом работы по подъёму тяжёлых грузов. На реальных заводах, в цехах, на строительных площадках и объектах технического обслуживания условия далеко не всегда идеальны. Иногда пространство ограничено, иногда рядом нет электропитания, а иногда мне нужно лишь переместить тяжёлый компонент на небольшое расстояние.

Именно здесь серия рычажных талей HSH-E 6T позволяет предложить практичное решение для ручного подъёма. Рычажная таль обеспечивает прямой механический контроль без зависимости от электродвигателя. Для соответствующих задач подъёма, тяги, позиционирования и натяжения это может иметь решающее значение.

В этом руководстве я расскажу, на что обращаю внимание при использовании рычажной тали повышенной грузоподъёмности, как сравниваю её с другим подъёмным оборудованием, где её можно применять, как выбрать подходящую конфигурацию и что проверяю до и после подъёмной операции.

Я также поделюсь практическими рекомендациями с позиции производителя подъёмного оборудования. Моя цель проста: сделать оборудование более понятным и помочь пользователям принимать более обоснованные решения.

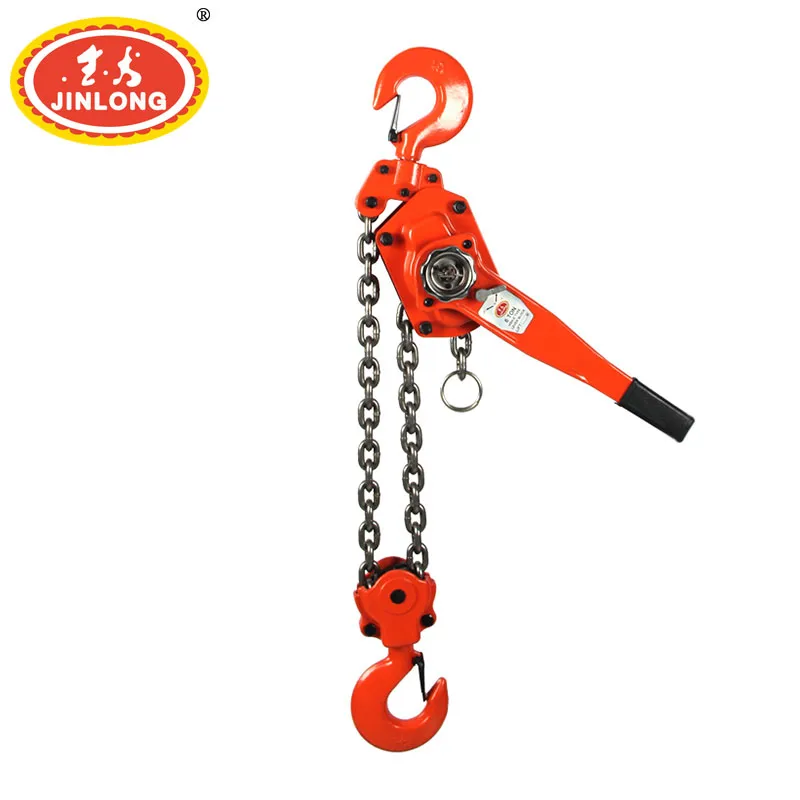

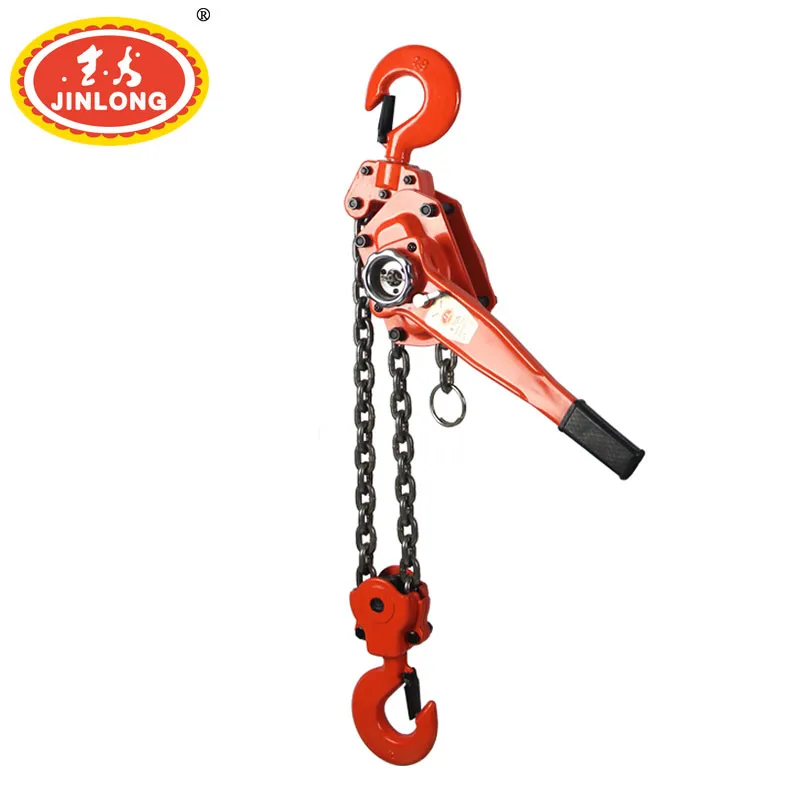

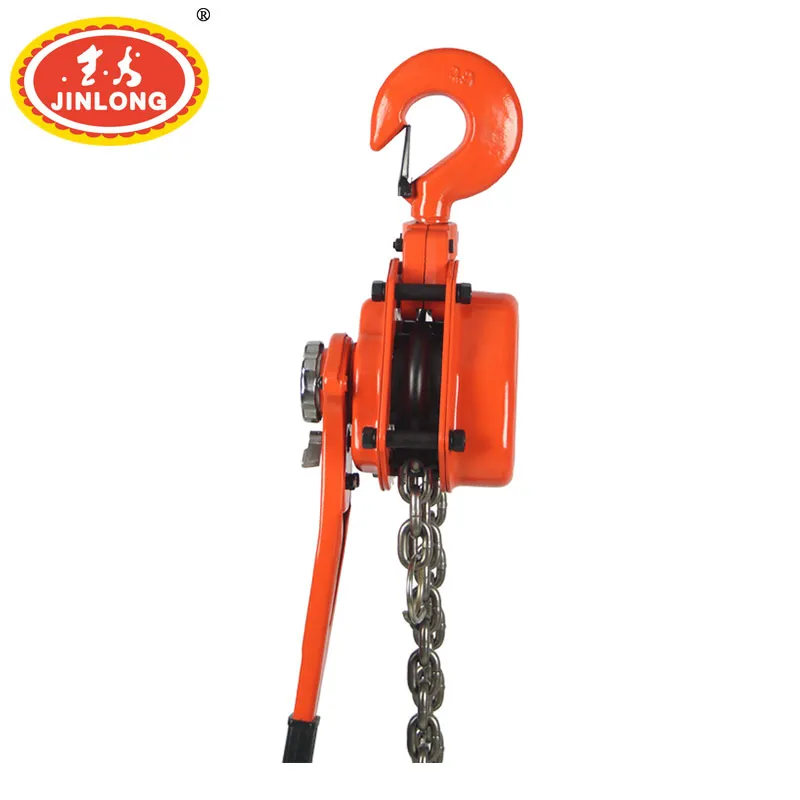

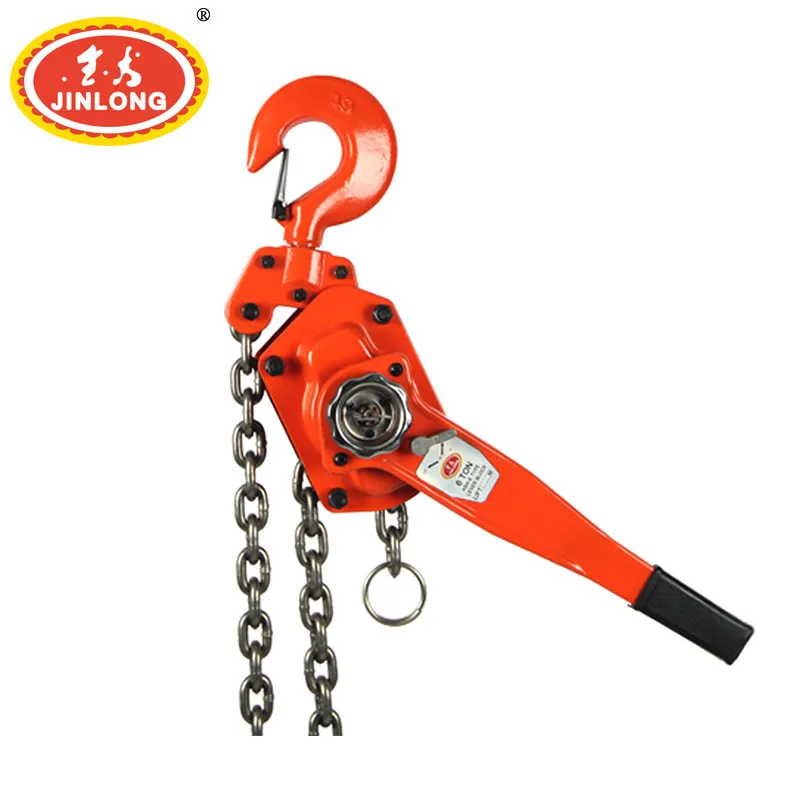

1. Что такое рычажные тали серии HSH-E 6T?

Когда я рассказываю новому клиенту о рычажной тали, я обычно объясняю предельно просто: это ручной подъёмно-тяговый механизм, в котором для перемещения груза используются рычаг и механическая передача.

Серия HSH-E 6T рычажных талей предназначена для тяжёлых режимов ручного подъёма. Обозначение 6T указывает на класс грузоподъёмности 6 тонн, при этом точные номинальные параметры, конфигурацию, высоту подъёма и другие технические характеристики необходимо всегда уточнять по заводской табличке и документации производителя перед началом эксплуатации.

В отличие от электрической тали, ручная рычажная таль для своей штатной работы не зависит от электродвигателя. Я могу доставить её на нужное рабочее место и работать вручную, когда полная схема подъёма уже надлежащим образом подготовлена.

Такая гибкость особенно ценна при проведении технического обслуживания и монтажных работ. Для выполнения краткосрочной задачи по подъёму груза мне не всегда нужна стационарная кран-балка. Вместо этого я могу использовать подходящую ручную рычажную таль с соответствующей опорной конструкцией и необходимыми грузозахватными приспособлениями.

Стандарт ASME B30.21 распространяется конкретно на рычажные тали, применяемые для подъёма, перемещения и натяжения, и охватывает вопросы конструкции, монтажа, эксплуатации, осмотра и технического обслуживания. Стандарт ASME HST-3 устанавливает также требования к эксплуатационным характеристикам рычажных талей.

В чём ценность мощной рычажной тали?

Для меня главное преимущество — это гибкость. Мне не нужно каждый раз монтировать полноценную систему механизированного подъёма, когда требуется переместить тяжёлый узел или компонент.

• Ручной привод без обычной зависимости от электропитания.

• Пригодна для соответствующих задач по подъёму и перемещению грузов.

• Удобна при проведении технического обслуживания и монтажных работ.

• Обеспечивает точное позиционирование тяжёлых компонентов.

• Может использоваться во множестве промышленных рабочих условий.

• Может работать совместно с подходящими стропами, цепями, скобами и другими грузоподъёмными принадлежностями.

При этом я никогда не рассматриваю рычажную таль как изолированное изделие. Подъёмная система включает в себя таль, несущую конструкцию, крюки, стропы или другие принадлежности, груз, оператора и рабочую среду.

Рычажная таль грузоподъёмностью 6 тонн не делает неподходящую балку или повреждённый строп безопасными. Слабейшее звено всей подъёмной системы по-прежнему имеет значение.

2. Как работает рычажная таль 6T?

Принцип действия понять проще, чем может показаться на первый взгляд.

Когда я перемещаю рычаг, механические компоненты внутри рычажной тали передают моё ручное усилие через трансмиссионную систему. Затем подъёмный орган перемещается, чтобы поднимать, опускать, тянуть или позиционировать груз в соответствии с конструкцией оборудования и областью применения.

Именно это механическое преимущество делает возможной ручную работу с тяжёлыми грузами. Я не пытаюсь поднять весь груз непосредственно руками. Вместо этого я использую рычажный механизм для создания управляемого перемещения.

Основные части, на которые я обращаю внимание

• Верхний крюк: Соединяет рычажную таль с несущей конструкцией или подходящей точкой крепления.

• Нижний крюк: Соединяет грузоподъёмное оборудование с грузом или соответствующим грузозахватным приспособлением.

• Грузовая цепь: Передаёт подъёмное усилие и требует регулярной проверки и ухода.

• Рычажная рукоятка: Обеспечивает ручное управление.

• Грузовой механизм: Передаёт и увеличивает усилие оператора.

• Тормозная система: Обеспечивает контроль над грузом во время работы.

Все эти компоненты должны работать согласованно. Если один из элементов повреждён, перегружен, неправильно подключён или не подходит для конкретной задачи, может пострадать вся операция по подъёму груза.

Простой производственный пример

Представим, что мне нужно снять тяжёлый редуктор с производственного станка.

Сначала я определяю фактический вес редуктора. Затем осматриваю доступную несущую конструкцию и определяю способ крепления груза. После этого подбираю подходящие грузозахватные приспособления и определяю чёткую траекторию перемещения.

Когда всё готово, можно использовать рычажную таль для контролируемого подъёма и позиционирования. Обычно я начинаю с небольшого перемещения, а не сразу поднимаю груз на высоту.

Это позволяет проверить, сбалансирован ли груз и ведёт ли себя грузоподъёмная схема, как ожидалось.

3. Где я использую рычажные тали серии HSH-E 6T

Я считаю, что рычажные тали повышенной грузоподъёмности особенно полезны там, где нагрузка велика, а перемещение должно быть точным и относительно ограниченным.

Монтаж оборудования

Монтаж оборудования — одна из ситуаций, где ручные грузоподъёмные приспособления, по моему опыту, особенно незаменимы.

Крупный станок может прибыть на завод, однако отдельные узлы всё равно требуют точной установки. Мне может понадобиться поднять двигатель, редуктор, насос, стальную конструкцию или другой элемент и переместить его в нужное положение.

Подходящая рычажная таль позволяет мне выполнять постепенные регулировки, не прибегая к мощному крану для каждого небольшого перемещения.

Обслуживание на производстве

При проведении технического обслуживания пространство часто ограничено. Станок может быть окружён другим оборудованием, производственными линиями, трубопроводами, электрошкафами или элементами несущих конструкций.

В такой ситуации сложно задействовать крупный кран. Ручная рычажная таль оказывается полезной, когда мне нужно демонтировать или установить тяжёлый узел, а рядом есть правильно рассчитанная точка опоры.

Строительные и монтажные площадки

Строительные площадки меняются день ото дня. Точка подъёма, доступная утром, может стать неудобной на более позднем этапе работ.

Поэтому портативный ручной грузоподъёмный инструмент может быть полезен для подходящих временных работ по подъёму или позиционированию при условии, что несущая конструкция и вся схема подъёма были должным образом проверены.

Монтаж стальных конструкций

Не каждая подъёмная операция представляет собой простой вертикальный подъём. Иногда мне необходимо протянуть или точно установить стальной элемент в нужное положение.

Поскольку рычажные тали предназначены для подъёма, протягивания и натяжения, они могут быть полезны для определённых задач позиционирования. Стандарт ASME B30.21 прямо относит подъём, протягивание и натяжение к своей области применения.

Выравнивание тяжёлого оборудования

Один из самых практичных способов применения — контролируемое выравнивание.

Например, станок уже может находиться почти в финальном положении, но его необходимо слегка сдвинуть, чтобы совместить монтажные отверстия или соединить его с другим оборудованием.

Подходящая рычажная таль обеспечивает контролируемое усилие протягивания или позиционирования без необходимости в крупной механизированной подъёмной системе.

Источник: категории применения основаны на типовом промышленном использовании рычажных талей, а также на задачах подъёма, протяжки и натяжения, описанных в стандартах ASME B30.21 и ASME HST-3. Фактическое применение должно осуществляться в соответствии с инструкциями производителя и действующими местными требованиями.

4. Рычажная таль HSH-E 6T в сравнении с другим грузоподъёмным оборудованием

Когда клиенты спрашивают меня, какое подъёмное устройство им выбрать, я не рекомендую сразу оборудование с наибольшей грузоподъёмностью. Сначала я выясняю, какие задачи им фактически предстоит решать.

Рычажная таль, ручная таль, электрическая таль, гидравлический домкрат и транспортная тележка предназначены для решения разных задач.

Источник: функциональное сравнение выполнено исходя из обычного назначения каждой категории оборудования. Точные возможности зависят от конструкции изделия и инструкций конкретного производителя.

Рычажная таль HSH-E 6T и электрическая таль

Если требуется многократно поднимать грузы в течение рабочей смены, электрическая таль может подойти лучше, так как приводной механизм снижает повторяющиеся физические усилия.

Однако если монтаж или обслуживание оборудования выполняется лишь время от времени, более удобной может оказаться ручная рычажная таль: не нужно подводить электродвигатель или источник питания непосредственно к месту подъёма.

Рычажная таль HSH-E 6T и ручная таль

Оба устройства являются ручными подъёмными механизмами, но различаются по принципу работы.

Ручная таль с цепью часто удобна для вертикального подъёма с фиксированной верхней точки. Рычажная таль оснащена рычажным приводом и особенно хорошо подходит для задач подъёма, натяжения и точного позиционирования груза.

Рычажная таль HSH-E 6T и гидравлический домкрат: в чём разница

Домкрат часто оказывается полезен, когда необходимо поднять груз снизу на сравнительно небольшую высоту.

Рычажная таль работает иначе: она подвешивает или подтягивает груз с помощью специального подвесного устройства. Выбор между ними зависит от того, откуда должна исходить подъёмная сила и как должен перемещаться груз.

5. Как я выбираю подходящую рычажную таль HSH-E 6T

Выбор промышленной рычажной тали начинается с анализа задачи, а не с изучения каталога продукции.

Шаг 1: определите фактический вес груза

Прежде всего мне необходимо знать фактическую массу груза.

При работе с тяжёлым оборудованием я не полагаюсь на приблизительную визуальную оценку. Я проверяю чертежи, техническую документацию на оборудование, данные производителя, результаты взвешивания или другие надёжные источники, если они доступны.

Грузоподъёмность такелажного оборудования не должна превышаться. Требования к рабочим характеристикам рычажных талей установлены стандартом ASME HST-3; кроме того, необходимо соблюдать применимые требования охраны труда и инструкции производителя.

Шаг 2: проверьте опору

Это один из наиболее часто упускаемых из виду моментов.

Если у меня есть рычажная таль грузоподъёмностью 6 тонн, но я подвешиваю её к неподходящей балке, временной раме или точке крепления, паспортная грузоподъёмность тали проблему не решает.

Поэтому я оцениваю всю несущую конструкцию в целом, а не только шильдик тали.

Шаг 3. Определите направление приложения усилия

Я уточняю: поднимаю ли я груз вертикально, тяну горизонтально или позиционирую груз под углом.

Направление усилия влияет на всю схему работ. Горизонтальное перемещение — это не то же самое, что вертикальный подъём.

Шаг 4. Учитывайте частоту использования

Если оборудование используется раз в месяц для технического обслуживания, ручной привод может быть вполне удобен.

При непрерывной ежедневной эксплуатации физическое усилие оператора приобретает гораздо большее значение. В этом случае я более тщательно сравниваю ручное и электрическое оборудование.

Шаг 5. Оцените условия эксплуатации

• Достаточно ли места для работы рычагом?

• Хорошо ли виден груз?

• Подходит ли несущая конструкция?

• Есть ли острые кромки или препятствия?

• Будет ли груз раскачиваться или вращаться?

• Является ли среда влажной, пыльной, агрессивной или чрезмерно горячей?

• Можно ли исключить доступ посторонних лиц?

Источник: факторы выбора основаны на общей практике применения подъёмного оборудования и положениях стандартов ASME B30.21/HST-3 в части эксплуатации, осмотра, технического обслуживания и характеристик рычажных талей.

6. Безопасная работа с тяжёлой рычажной талью

Когда я работаю с тяжёлым подъёмным оборудованием, я считаю подготовку частью самого процесса. Самое безопасное время для решения проблемы — до того, как груз оторвётся от земли.

Перед началом работы

• Уточните массу груза.

• Проверьте маркировку и номинальную грузоподъёмность оборудования.

• Осмотрите крюки и грузовую цепь.

• Проверьте рычаг и механизм управления.

• Осмотрите стропы и другие грузозахватные приспособления.

• Убедитесь, что точка крепления пригодна для работы.

• Убедитесь в правильности закрепления груза.

• Обеспечьте свободный путь перемещения груза.

• Не допускайте посторонних лиц в зону подъёма.

Согласно рекомендациям OSHA, цепи, канаты, стропы, крюки и другое подъёмное оборудование подлежат осмотру, периодичность которого зависит от типа оборудования и условий эксплуатации. Требования OSHA к стропам также предусматривают надёжное крепление, обеспечение свободного пространства для подвешенного груза, удаление работников от подвешенных грузов и запрет динамических нагрузок.

Выполните пробный подъём на небольшую высоту

По возможности я сначала поднимаю груз лишь на небольшую высоту.

Это позволяет мне проверить, сбалансирован ли груз, надёжно ли закреплено грузозахватное приспособление и ведёт ли себя опорная конструкция должным образом.

Если что-то выглядит неправильно, я опускаю груз и устраняю проблему, прежде чем продолжить.

Не подвергайте оборудование динамическим нагрузкам

Я избегаю резких рывков и внезапного приложения усилия к подъёмной системе.

Плавное, контролируемое движение значительно легче контролировать. Требования OSHA к стропам прямо запрещают динамические нагрузки.

Держите руки на расстоянии от точек защемления

Тяжёлые грузы могут перемещаться непредсказуемо. Я держу руки на расстоянии от мест, где груз, стропа, цепь или оборудование могут защемить пальцы.

OSHA прямо указывает на необходимость держать руки и пальцы на безопасном расстоянии от определённых зон между стропами и грузом во время выполнения операций по стягиванию и креплению.

Запрещается использовать стандартную рычажную таль для подъёма людей

Я использую оборудование исключительно по его прямому назначению — для работы с грузами. Я не рассматриваю стандартную рычажную таль как устройство для подъёма людей.

Стандарт ASME HST-3 прямо исключает из своей обычной области применения тали, используемые для подъёма или удержания людей.

7. Осмотр, техническое обслуживание и практические рекомендации

Рычажная таль тяжёлого режима работы может выглядеть просто снаружи, но это по-прежнему механическое грузоподъёмное устройство. Поэтому я отношусь к регулярным осмотрам как к неотъемлемой части эксплуатации, а не как к дополнительной процедуре.

Проверка грузовой цепи

Грузовая цепь воспринимает всю подъёмную нагрузку, поэтому я уделяю её состоянию самое пристальное внимание.

Я осматриваю цепь на предмет видимого износа, деформации, коррозии, скрученных звеньев, повреждённых участков и других отклонений. При обнаружении серьёзного дефекта я не продолжаю эксплуатацию оборудования только потому, что повреждение выглядит небольшим.

Рекомендации OSHA по подъёмному оборудованию делают акцент на осмотре цепей и других грузоподъёмных компонентов, при этом конкретная процедура осмотра и технического обслуживания рычажной тали должна определяться соответствующими требованиями производителя.

Проверьте крюки

Я осматриваю оба крюка на предмет видимых трещин, деформаций, чрезмерного раскрытия, коррозии и других повреждений.

Крюк является важным связующим звеном между подъёмным оборудованием и остальной системой. Неисправность в этой точке может повлиять на весь подъём.

Проверьте рычажный механизм

Я обращаю внимание на изменения в нормальной работе.

Если рычаг внезапно становится необычно тугим, издаёт ненормальный шум или ведёт себя не так, как ожидалось, я останавливаюсь и разбираюсь в причинах.

Я никогда не решаю проблему чрезмерного сопротивления при работе простым использованием более длинной трубы или другого самодельного удлинителя. Если для работы рычажной тали требуется необычное усилие, я прежде всего ищу причину.

Поддерживайте оборудование в чистоте и обеспечьте его надлежащее хранение

После использования я при необходимости очищаю оборудование и храню его в подходящем месте.

Влага, грязь, химические вещества и ненадлежащие условия хранения со временем могут негативно сказываться на механических компонентах. Точный порядок очистки и смазки следует выполнять согласно инструкциям производителя.

Немедленно изымайте неисправное оборудование из эксплуатации

Это правило, которое я считаю особенно важным.

Если я обнаруживаю повреждённый крюк, цепь, элемент тормоза или другую ответственную деталь, я никогда не верну оборудование просто на полку для следующего оператора.

Я маркирую его как неисправное и организую его осмотр, ремонт или замену в соответствии с регламентом производителя и применимыми требованиями.

Мои пять практических рекомендаций

• Знайте массу груза: Никогда не действуйте наугад, если доступна достоверная информация о весе.

• Проверяйте опору: Несущая конструкция должна соответствовать полной схеме подъёма.

• Поддерживайте балансировку груза: Устойчивый груз проще контролировать.

• Поднимайте плавно: Избегайте резких динамических нагрузок.

• Проводите осмотр перед ответственной работой: Несколько минут проверки могут предотвратить гораздо более серьёзные проблемы.

8. Почему для меня важен опыт производителя

Когда я покупаю грузоподъёмное оборудование, я обращаю внимание не только на название изделия. Для меня важны также кто его производит, как долго этот производитель выпускает подъёмное оборудование, какую ещё продукцию он выпускает и обладает ли он необходимыми производственными и испытательными возможностями.

Баодинский подъёмно-механический завод был основан в 1976 году. Площадь предприятия составляет около 25 000 квадратных метров, штат — более 180 сотрудников. Завод расположен в Баодине, Китай, вблизи крупных транспортных магистралей, таких как скоростные автомагистрали и национальное шоссе 107.

За долгие годы работы завод накопил значительный опыт в производстве подъёмного и складского оборудования. Предприятие располагает производственным оборудованием и методами испытаний для всей выпускаемой продукции.

Основные модели ручных цепных талей производства завода: торговая марка Jinlong, серии HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O.

Ассортимент продукции также включает рычажные тали HSH-E и HSH-VT, электрические тали PA, CD1, MD1, JC25 и HHBB, монорельсовые тележки GCT, DST и GST, ручные гидравлические тележки, складные транспортёры, краны-манипуляторы на автомобильном шасси, электрические лебёдки, канатные тяговые устройства, электрические подъёмные машины, транспортные тележки для перемещения грузов, магнитные захваты, домкраты, грузоподъёмные цепи, стропы, грузозахватные приспособления, а также другую продукцию.

С моей точки зрения, такой широкий ассортимент продукции полезен, поскольку при выполнении тяжёлых подъёмных работ редко используется только один инструмент. Реальный проект может потребовать одновременного применения рычажной тали, строп, грузоподъёмных цепей, скоб, домкратов, захватов или оборудования для перемещения грузов.

На что я обращаю внимание при выборе поставщика

• Как долго производитель работает в отрасли подъёмного оборудования.

• Чётко ли указаны наименование изделия и номинальная грузоподъёмность.

• Располагает ли производитель собственными производственными и испытательными мощностями.

• Имеется ли в наличии техническая документация.

• Понимает ли производитель специфику области применения.

• Доступна ли сопутствующая подъёмная продукция.

• Удобны ли коммуникация и послепродажная поддержка.

Эти факторы не заменяют мою собственную инженерную оценку, но помогают определить, готов ли поставщик обеспечить поддержку продукта после первоначальной продажи.

9. Часто задаваемые вопросы о рычажных талях серии HSH-E 6T

В1: Для чего используются рычажные тали серии HSH-E 6T?

Рычажные тали серии HSH-E 6T предназначены для тяжёлых условий ручного подъёма, перемещения, позиционирования и натяжения. Они могут применяться на заводах, в мастерских, на строительных объектах, при монтаже оборудования, его техническом обслуживании и при аналогичных задачах по перемещению грузов.

В2: Требуется ли электричество для работы рычажной тали серии HSH-E 6T?

Нет. Рычажная таль приводится в действие механическим рычажным механизмом, а не электродвигателем. Это делает её удобной для использования в местах, где электропитание отсутствует или его использование затруднено.

В3: Можно ли использовать рычажную таль грузоподъёмностью 6 тонн для перемещения грузов?

Рычажные тали предназначены для подъёма, перемещения и натяжения грузов. Стандарты ASME B30.21 и ASME HST-3 также охватывают данные виды работ. Тем не менее перед использованием оборудования для конкретной операции по перемещению груза я всегда проверяю инструкции производителя и всю оснастку в сборе.

В4: Как выбрать рычажную таль серии HSH-E 6T?

Я начинаю с фактической массы груза, а затем учитываю номинальную грузоподъёмность, несущую конструкцию, направление перемещения, частоту работы, рабочее пространство, условия эксплуатации и подъёмные принадлежности. Кроме того, перед началом работы я проверяю техническую документацию производителя.

В5: Как часто необходимо осматривать рычажную таль?

График осмотров зависит от указаний производителя, частоты использования, тяжести условий эксплуатации и применимых норм или внутрикорпоративных процедур.

В общих отраслевых рекомендациях OSHA подчёркивается важность визуального осмотра подъёмного оборудования и отмечается, что более полные проверки могут требоваться с периодичностью, определяемой характером работ, тяжестью условий эксплуатации и окружающей средой.

10. Заключение

Для меня ценность рычажной тали серии HSH-E 6T — это не просто цифра «6T» в названии изделия. Реальная ценность заключается в наличии практичного ручного подъёмного инструмента для задач, где важны управляемое перемещение, портативность и независимость от электропитания.

Когда мне необходимо установить тяжёлый компонент оборудования, снять машину при техническом обслуживании, выровнять металлоконструкцию или выполнить точное натяжение, рычажная таль повышенной грузоподъёмности станет надёжным элементом подъёмной системы.

Однако я никогда не выбираю грузоподъёмное устройство только по паспортной грузоподъёмности. Я всегда оцениваю полную картину: фактический вес груза, точку опоры, используемые грузозахватные приспособления, направление перемещения, рабочее пространство, частоту работы и условия эксплуатации.

Кроме того, я убеждён, что осмотр должен быть неотъемлемой частью рабочего процесса, а не реакцией на уже возникшую проблему. Крюки, цепи, механические узлы, стропы и точки соединения всегда требуют пристального внимания.

Стандарт ASME B30.21 задаёт чёткую структуру требований к конструкции, монтажу, эксплуатации, осмотру и техническому обслуживанию рычажных талей, тогда как ASME HST-3 определяет требования к их рабочим характеристикам. Требования и рекомендации OSHA также содержат важные принципы обеспечения безопасности грузоподъёмного оборудования и строп.

При правильном выборе тали, грамотной схеме опирания, надлежащих грузозахватных приспособлениях, аккуратной работе и регулярном осмотре рычажные тали серии HSH-E 6Tможет стать практичным выбором для сложных ручных работ по подъёму грузов и перемещению материалов.

Так я подхожу к выбору грузоподъёмного оборудования: задаю вопрос не только о том, какой вес оно может поднять, но и о том, подходит ли оно для конкретной задачи и правильно ли спроектирована вся система подъёма в целом.

Источники

• ASME B30.21, Lever Hoists — охватывает конструкции, монтаж, эксплуатацию, осмотр и обслуживание рычажных талей, применяемых для подъёма, вытягивания и натяжения.

• ASME HST-3, Performance Standard for Lever Hoists — требования к эксплуатационным характеристикам рычажных талей, применяемых для подъёма, вытягивания и натяжения.

• OSHA 29 CFR 1910.184, Slings — требования к креплению строп, подвешенным грузам, осмотрам, номинальной грузоподъёмности и выводу из эксплуатации дефектных строп.

• OSHA, General Industry Digest — практические рекомендации по осмотру и техническому обслуживанию кранов, талей, цепей, строп, крюков и связанного с ними грузоподъёмного оборудования.
