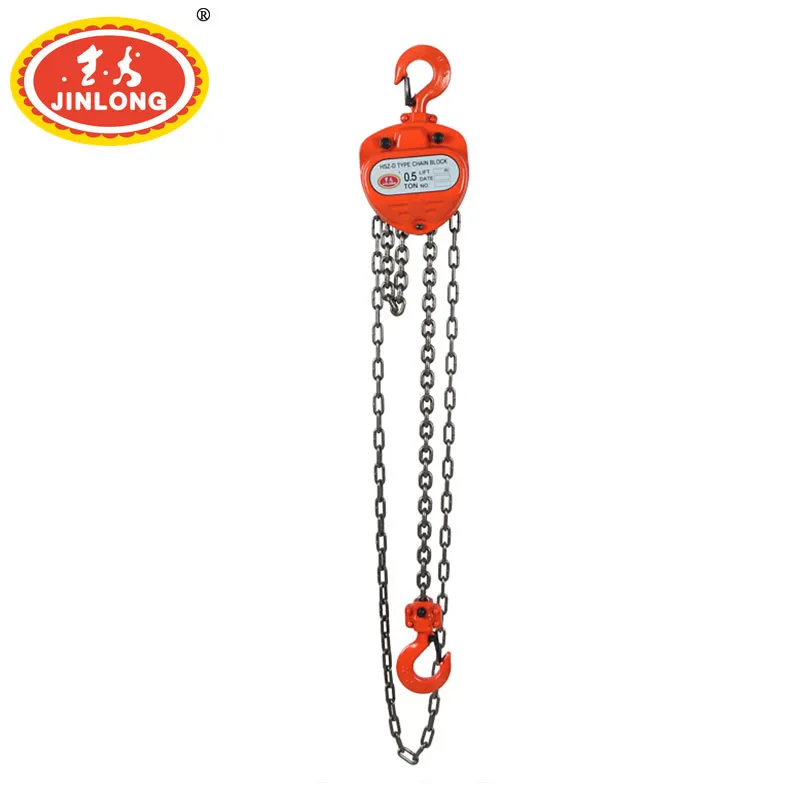

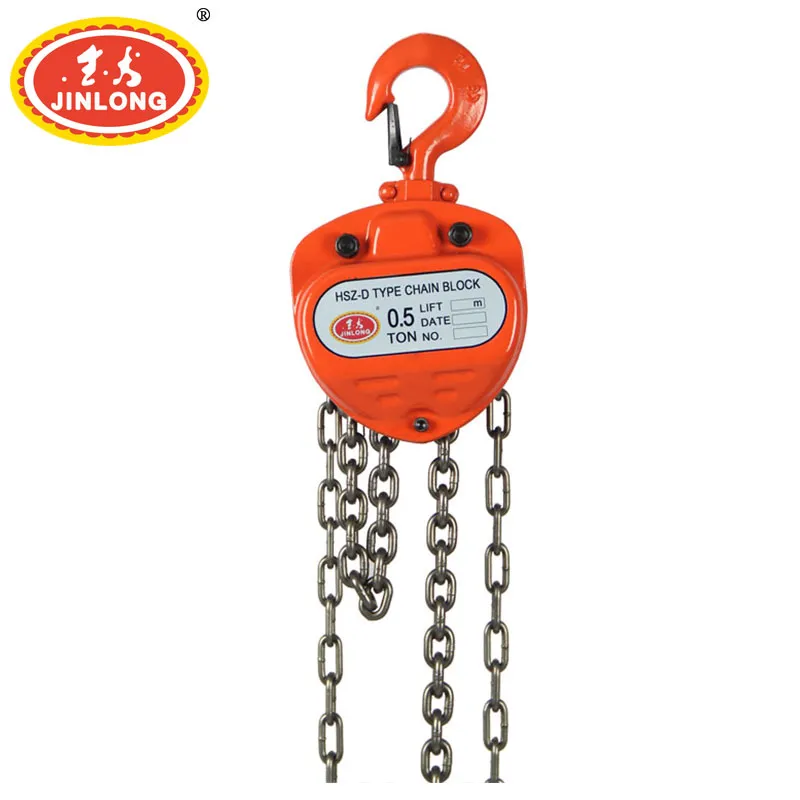

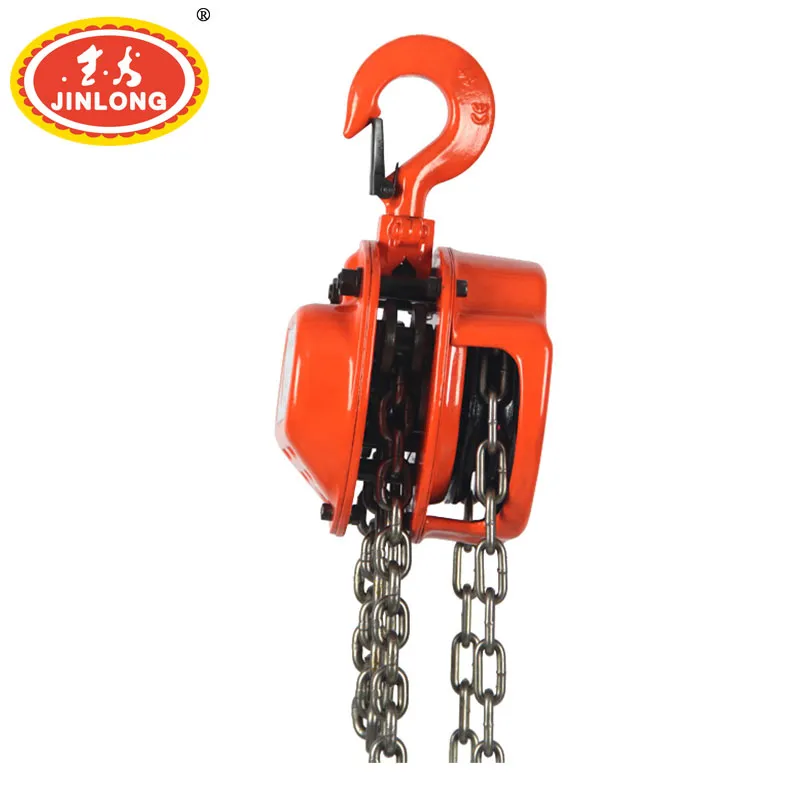

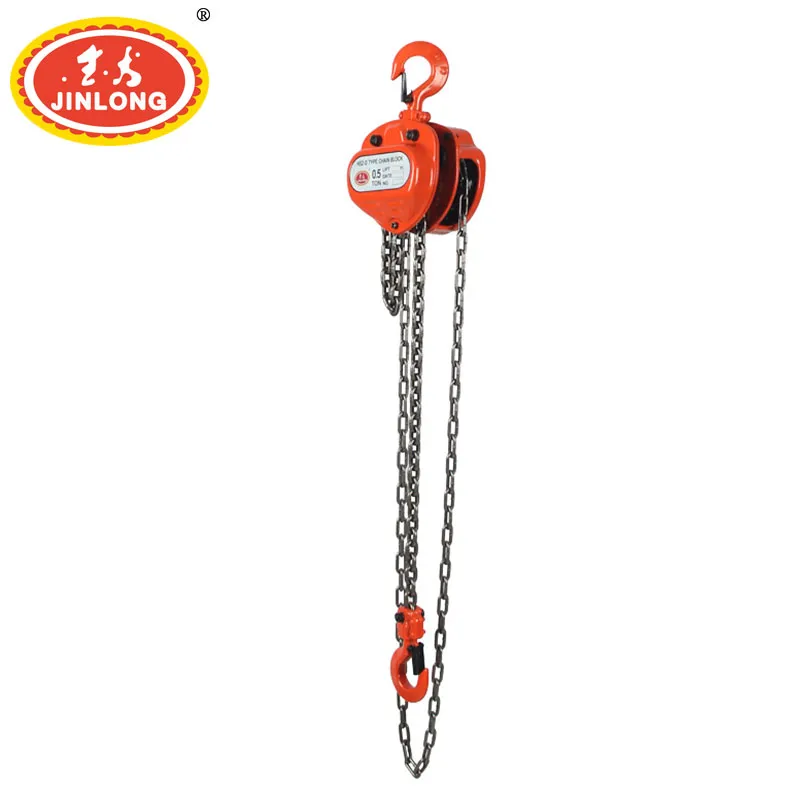

Ручная таль серии HSZ-D 0.5T: практическое руководство от производителя цепных талей

Как выбрать компактную ручную таль, если задача подъёма не требует больших нагрузок, но важны стабильность и точное управление? Во многих мастерских, на складах, строительных площадках и при ремонтных работах компактный грузоподъёмный инструмент нередко оказывается полезнее крупной электрической тали. Именно в таких случаях практичным выбором станет наша ручная таль серии HSZ-D 0.5T.

На заводе подъёмных машин города Баодин мы производим грузоподъёмное оборудование с 1976 года. Площадь нашего предприятия составляет около 25 000 квадратных метров, а штат насчитывает более 180 сотрудников. За годы работы мы накопили богатый опыт в производстве ручных талей, рычажных талей, электрических талей, тележек, лебёдок, грузозахватных приспособлений и другого оборудования для перемещения грузов.

Серия ручных талей HSZ-D 0.5T входит в наш ассортимент талей с ручным приводом. При номинальной грузоподъёмности 0,5 тонны, соответствующей данной модели, она предназначена для подходящих задач вертикального подъёма, где предпочтителен ручной режим работы. В этом руководстве мы расскажем о нашем взгляде на данный тип ручной тали, сферах её применения, сравнении с другим грузоподъёмным оборудованием, а также о том, на что следует обращать внимание пользователю перед началом и во время работы.

1. Что такое ручная таль серии HSZ-D 0.5T?

Ручная таль серии HSZ-D 0.5T — это грузоподъёмное устройство с ручным приводом, предназначенное для вертикального перемещения подходящих свободно подвешенных грузов. Вместо электродвигателя оператор тянет за тяговую цепь. Механическая система внутри тали передаёт усилие оператора на грузовую цепь и подъёмный механизм.

Для нас как производителя важен не просто показатель в 0,5 тонны. Ручную таль следует подбирать с учётом фактической нагрузки, направления подъёма, условий рабочей среды, несущей конструкции и интенсивности эксплуатации.

ASME HST-2 описывает ручные цепные тали с приводом от ручной цепи как оборудование, предназначенное для вертикального подъёма свободно подвешенных ненаправляемых грузов. Стандарт также охватывает подвесные исполнения с крюком или скобой, а также с кареткой. При этом стандарт прямо исключает такие области применения, как подъём или удержание людей.

Именно поэтому мы рекомендуем рассматривать цепную таль серии HSZ-D 0,5Т как инструмент для перемещения грузов, а не как универсальное тяговое устройство. Она наиболее целесообразна в тех случаях, когда груз необходимо поднимать вертикально и позиционировать контролируемо.

Зачем нужна ручная цепная таль?

• Не требуется электропитание: Это удобно на временных рабочих площадках или в местах, где использование электричества затруднено.

• Простое ручное управление: Оператор управляет подъёмом с помощью ручной цепи.

• Лёгкость развёртывания: Ручную таль можно перемещать между подходящими местами подъёма, когда работа требует гибкости.

• Контролируемое позиционирование: Ручной подъём полезен, когда груз необходимо установить аккуратно, а не перемещать быстро.

• Подходит для небольших подъёмных работ: Грузоподъёмность 0,5 тонны позволяет решать множество задач по техническому обслуживанию и в цехах без необходимости использования более крупной грузоподъёмной системы.

2. Как работает ручная таль?

Принцип работы прост. Оператор тянет приводную цепь, которая приводит в движение внутренний редуктор. Редуктор передаёт приложенное усилие на механизм грузовой цепи, обеспечивая подъём или опускание груза под контролируемым ручным управлением.

Такой механический выигрыш — одна из причин, по которой ручные тали остаются востребованными даже на современных заводах, оснащённых электрическим грузоподъёмным оборудованием. Для базовой подъёмной операции оператору не нужно носить с собой силовой кабель или монтировать систему электроконтроля.

Однако простота эксплуатации не означает, что оборудование можно использовать без подготовки. Несущая конструкция должна быть подходящей, груз не должен превышать номинальную грузоподъёмность, а перед подъёмом груз должен быть надёжно закреплён.

Стандарт ASME B30.16 охватывает требования к конструкции, монтажу, эксплуатации, осмотру, испытаниям и обслуживанию подвесных, опорных и стационарных талей, включая тали с ручным приводом от цепи, предназначенные для вертикального подъёма и опускания свободно подвешенных грузов.

Простая последовательность подъёма

1. Проверьте таль и грузозахватные приспособления перед использованием.

2. Убедитесь, что масса груза соответствует номинальной грузоподъёмности тали.

3. Проверьте, что опорная точка подходит для предполагаемой нагрузки.

4. Надёжно закрепите груз и убедитесь в устойчивости соединения.

5. Не допускайте людей в зону поднятого груза.

6. Поднимайте груз плавно и следите за ним во время перемещения.

7. Немедленно остановите работу при появлении постороннего шума, проскальзывания, деформации или других отклонений от нормы.

Эти шаги могут показаться элементарными, но, по нашему опыту, базовые проверки позволяют избежать множества проблем. Ни в коем случае нельзя относиться к грузоподъёмному устройству как к инструменту, который можно просто подключить и тянуть без проверки всей подъёмной системы в целом.

3. Где можно использовать ручную таль серии HSZ-D 0.5T?

Одно из преимуществ компактной ручной тали — её универсальность. Мы обычно рассматриваем сферы применения исходя из типа работ, а не просто из названия отрасли.

Техническое обслуживание в цехах

Представим, что ремонтной бригаде нужно поднять относительно небольшой узел с верстака. Устанавливать электрическую таль для разовой операции зачастую не имеет смысла. В этом случае подходящая ручная таль позволит просто поднять и точно расположить деталь при наличии надлежащей верхней точки крепления.

Монтаж оборудования

При монтаже оборудования рабочим иногда требуется выполнять небольшие регулировки по высоте в процессе позиционирования узлов. Ручной подъём даёт оператору возможность совершать контролируемые перемещения вместо быстрого цикла механизированной лебёдки.

Складская обработка

На некоторых складах грузы требуется поднимать на фиксированное рабочее место или опускать с него. Если частота подъёмов сравнительно невелика, а груз соответствует возможностям оборудования, ручная цепная таль может стать частью общей системы обработки груза.

Строительство и временные работы

Строительные и ремонтные проекты могут меняться день ото дня. Ручная таль будет полезна там, где профессионально подготовлена подходящая временная точка подвеса, а подвод электропитания неудобен.

Ремонт и сервисное обслуживание

Сервисные техники часто работают на разных объектах. Для подходящих задач подъёма компактная ручная таль развёртывается проще, чем электрическая подъёмная система. Это особенно актуально при ограниченной частоте подъёмов.

Примечание: Примеры применения выше — это практические случаи использования, а общие рамки и границы безопасности определены стандартами ASME HST-2 и ASME B30.16. Эти стандарты распространяются на тали с ручным цепным приводом и их использование для перемещения свободно подвешенных грузов. 

4. Сравнение цепных талей: ручных, рычажных и электрических

Клиенты часто спрашивают нас, что выбрать — ручную таль, рычажную таль или электрическую таль. Однозначного ответа, подходящего для любой задачи, не существует. Правильный выбор зависит от того, как оборудование будет фактически использоваться.

Ручная таль, как правило, применяется для вертикального подъёма. Рычажная таль оснащена рычажным механизмом и может эффективно использоваться для подъёма, тяги или натяжения в пределах номинальной грузоподъёмности. Электрическая цепная таль оснащена электродвигателем и лучше подходит для задач, где требуется многократный подъём с механическим приводом.

Источник: стандарт ASME HST-2 распространяется на ручные цепные тали с ручным приводом, ASME B30.21 — на рычажные тали, а ASME HST-1 — на электрические цепные тали. Таблица обобщает эксплуатационные различия, описанные в этих стандартах, и не является рейтингом производительности. 

Когда стоит выбрать ручную таль вместо электрической?

Если подъём груза выполняется лишь эпизодически, использование электропривода может только усложнить работу, не давая ощутимого практического эффекта. Например, в ремонтной мастерской может возникать необходимость поднимать деталь лишь несколько раз в неделю. В таком случае подходящим решением станет ручная цепная таль — простое и надёжное.

С другой стороны, если оператору необходимо многократно поднимать и опускать груз в течение всей рабочей смены, более точным выбором будет таль с электроприводом. Главное — учитывать весь рабочий процесс, а не ориентироваться только на стоимость оборудования.

5. Как выбрать подходящую ручную таль

Когда клиенты обращаются к нам по поводу ручной цепной тали, мы не рекомендуем ориентироваться только на грузоподъёмность. Обычно мы сначала задаём несколько практических вопросов.

1. Какова фактическая масса груза?

Начните с груза. Ручная таль серии HSZ-D 0,5T — это модель грузоподъёмностью 0,5 тонны согласно её наименованию. Пользователям не следует полагать, что номинальная грузоподъёмность автоматически делает пригодной любую ситуацию подъёма массой 500 кг. Необходимо также учитывать всю подъёмную систему в целом, способ крепления груза, несущую конструкцию, условия эксплуатации и применимые требования.

2. Соответствует ли направление подъёма?

Стандартная ручная таль предназначена главным образом для вертикального подъёма свободно подвешенных грузов. Стандарт ASME HST-2 конкретно описывает именно такой вид работ и исключает ряд специальных применений.

Если вам необходимо перетащить груз по горизонтали, вытащить автомобиль, натянуть конструкцию или переместить направляемый груз, не следует автоматически считать, что стандартная ручная таль является подходящим для этого изделием.

3. Как часто она будет использоваться?

Периодические ремонтные работы и непрерывный производственный подъём — это совершенно разные требования. Частота использования влияет на выбор типа оборудования, порядка эксплуатации, программы осмотров и подхода к техническому обслуживанию, которые необходимо учитывать.

4. Каковы условия эксплуатации?

Учитывайте наличие пыли, влаги, температурный режим, эксплуатацию на открытом воздухе, доступную высоту подъёма и пространство для доступа, а также состояние несущей конструкции. Таль, отлично работающая в чистом закрытом цехе, может потребовать иной оценки при использовании в суровых условиях открытой площадки.

5. Какие дополнительные принадлежности необходимы?

Таль — лишь один элемент подъёмной системы. В зависимости от выполняемой задачи пользователю могут также потребоваться подходящие стропы, скобы, захваты, балки, тележки и другие комплектующие. Каждый компонент должен соответствовать планируемой нагрузке и условиям применения.

Примечание об источнике:Чек-лист объединяет наш практический производственный подход с областью применения стандарта ASME B30.16, который охватывает вопросы проектирования, монтажа, эксплуатации, осмотра, испытаний и технического обслуживания талей, подпадающих под его действие.

6. Практические рекомендации по эксплуатации, осмотру и техническому обслуживанию

Грамотная практика подъёма не требует сложных действий, но должна выполняться систематически. Перед каждым использованием рекомендуем уделить несколько минут осмотру всей подъёмной системы.

Перед началом подъёма

• Проверьте цепь на наличие явных повреждений, деформаций, коррозии или нехарактерного износа.

• Проверьте крюки и точки соединения на наличие видимых повреждений или деформаций.

• Убедитесь, что груз надёжно закреплён.

• Убедитесь, что масса груза не превышает номинальную грузоподъёмность.

• Убедитесь, что точка подъёма способна безопасно выдержать предполагаемую нагрузку.

• Убедитесь, что траектория подъёма свободна.

• Не допускайте нахождения людей под подвешенным грузом.

Во время подъёма

Поднимайте груз плавно и внимательно следите за его поведением. Не допускайте излишнего раскачивания груза. Если груз начинает перемещаться вбок, остановите подъём и скорректируйте схему строповки, а не пытайтесь силой удержать раскачивающийся груз.

Не используйте цепь ручного привода вместо надлежащей системы управления грузом. Не стойте под подвешенным грузом. Самое важное — никогда не применяйте обычную цепную таль для подъёма или удержания людей. Стандарт ASME HST-2 прямо исключает подъём персонала из своей области применения. 

После использования

Опустите груз контролируемым способом и поместите таль на хранение в подходящее место. Не подвергайте грузоподъёмное оборудование длительному воздействию воды, грязи, химических веществ или иных условий, которые могут ускорить его износ.

Осмотр и техническое обслуживание

Не существует универсального интервала технического обслуживания, способного заменить указания завода-изготовителя и требования, применимые к конкретному рабочему месту. Периодичность осмотров должна определяться с учётом интенсивности эксплуатации, условий окружающей среды, режима работы и фактического состояния оборудования.

Стандарт ASME B30.16 содержит положения, касающиеся осмотра, испытаний, технического обслуживания и эксплуатации талей, подпадающих под его действие. 

С производственной точки зрения стоит помнить одно простое правило: если что-то выглядит ненормально, не продолжайте подъём только потому, что оборудование всё ещё кажется работоспособным. При необходимости выведите оборудование из эксплуатации и поручите его оценку компетентному специалисту в соответствии с применимыми требованиями.

7. Часто задаваемые вопросы

Q1: Что означает маркировка 0,5T на ручной тали серии HSZ-D 0,5T?

0,5T означает номинальную грузоподъёмность 0,5 тонны, указанную в обозначении модели изделия. Пользователям следует всегда проверять фактическую номинальную грузоподъёмность, указанную на конкретном изделии, и учитывать подъёмную систему в целом перед началом работы.

Q2: Требуется ли ручной тали серии HSZ-D 0,5T электропитание?

Нет. Это ручная таль с ручным приводом. Оператор использует тяговую цепь для создания механического усилия, необходимого для подъёма, поэтому для штатной ручной эксплуатации электропитание не требуется.

Q3: Можно ли использовать ручную таль для подъёма людей?

Нет. Стандартную ручную таль нельзя рассматривать как грузоподъёмное оборудование для подъёма людей. Стандарт ASME HST-2 прямо исключает тали, используемые для подъёма или удержания людей. 

Q4: Подходит ли ручная таль для горизонтального перемещения грузов?

Не автоматически. Стандартное применение, описанное в ASME HST-2, — это вертикальный подъём свободно подвешенных, ненаправляемых грузов. Если ваша задача связана с горизонтальным перемещением, натяжением, волочением или другим специальным применением, вам следует выбирать оборудование, спроектированное и рассчитанное именно для этой цели.

В5: Как выбрать между ручной талью и электрической талью?

Начните с частоты использования. Для эпизодического ручного подъёма, где электропитание не требуется, подойдёт ручная таль. Для многократных подъёмов в производственных условиях более целесообразно использовать электрическую таль. Перед окончательным выбором необходимо оценить грузоподъёмность, высоту подъёма, режим работы, условия эксплуатации, доступность электропитания, способ установки и применимые требования безопасности.

8. Наши итоговые рекомендации

За десятилетия производства подъёмного оборудования мы убедились: хорошее подъёмное устройство — это не то, которое обладает наибольшей грузоподъёмностью или самым большим набором функций. Это то, которое соответствует реальной задаче.

Ручная таль серии HSZ-D 0,5T разработана на основе простой идеи: обеспечить надёжное ручное подъёмное решение для соответствующих грузов там, где требуется управляемый вертикальный подъём. Ручной принцип работы делает её востребованной в мастерских, на участках технического обслуживания, складах, строительных объектах и в других задачах по перемещению грузов, где использование электропитания не требуется.

Наш завод выпускает подъёмное оборудование с 1976 года. Штат предприятия составляет более 180 сотрудников, а производственная площадка занимает около 25 000 квадратных метров. Ассортимент продукции сформирован исходя из реальных потребностей в подъёме грузов. Модель HSZ-D входит в более обширное семейство ручных талей под брендом Jinlong, которое также включает модели HS, HSZ-A, HSZ-B, HSZ-C, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O.

При выборе ручной тали серии HSZ-D 0,5T мы рекомендуем начать с четырёх вопросов: какова масса груза? каким способом он будет подниматься? как часто будет выполняться подъём? и каковы условия эксплуатации? Ответы на эти вопросы обычно дают гораздо больше полезной информации, чем просто запрос по наименованию изделия.

Для безопасного и надёжного подъёма всегда соблюдайте инструкции производителя, применимые местные нормы и соответствующие отраслевые требования. Стандарты ASME HST-2 и ASME B30.16 также могут служить полезным ориентиром по эксплуатационным характеристикам, работе, осмотру и техническому обслуживанию соответствующих талей.

Для надежного и безопасного подъёма всегда соблюдайте инструкции производителя, действующие местные нормы и соответствующие отраслевые требования. Стандарты ASME HST-2 и ASME B30.16 также могут служить полезным ориентиром по характеристикам, эксплуатации, осмотру и техническому обслуживанию соответствующих талей.
