HSZ-D 2T серия цепной тали: практическое руководство по надёжному ручному подъёму грузов массой 2 тонны

Как выбрать подходящую ручную таль, если грузоподъёмность ваших задач не превышает 2 тонн? Нужна ли вам электрическая таль или с работой проще справится ручное устройство?

Эти вопросы нам регулярно задают мастерские, заводы, строительные компании, ремонтные бригады и специалисты по перемещению грузов. Во многих случаях ответ начинается с понимания конкретной задачи подъёма, а не просто с названия изделия.

На Хэбэйском заводе подъёмного оборудования (город Баодин) мы выпускаем подъёмную технику с 1976 года. Производственная площадь нашего завода составляет около 25 000 квадратных метров, штат сотрудников — более 180 человек. Благодаря многолетнему производственному опыту мы выпускаем широкий ассортимент подъёмного и грузоподъёмного оборудования, включая ручные тали, рычажные тали, электрические тали, монорельсовые каретки, электрические лебёдки, канатные тяги, грузоподъёмные цепи, стропы, захваты, домкраты и оборудование для перемещения грузов.

Ручная таль серии HSZ-D 2T входит в линейку ручных цепных талей нашего бренда Jinlong. Согласно обозначению, модель имеет номинальную грузоподъёмность 2 тонны. Она предназначена для соответствующих задач ручного подъёма, где требуется контролируемый подъём или опускание свободно подвешенного груза.

В этом руководстве я расскажу, как мы рассматриваем данный тип ручного подъёмного оборудования, где оно может применяться, что следует учитывать перед покупкой, чем оно отличается от других талей, а также какие простые приёмы работы помогают поддерживать порядок и безопасность при подъёме грузов.

1. Что представляет собой ручная таль серии HSZ-D 2T?

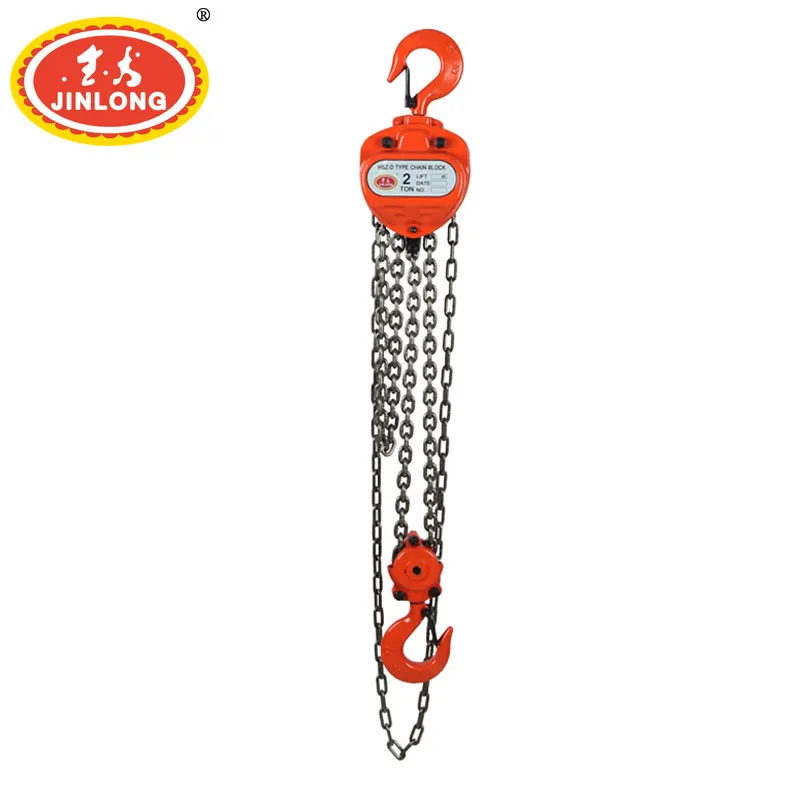

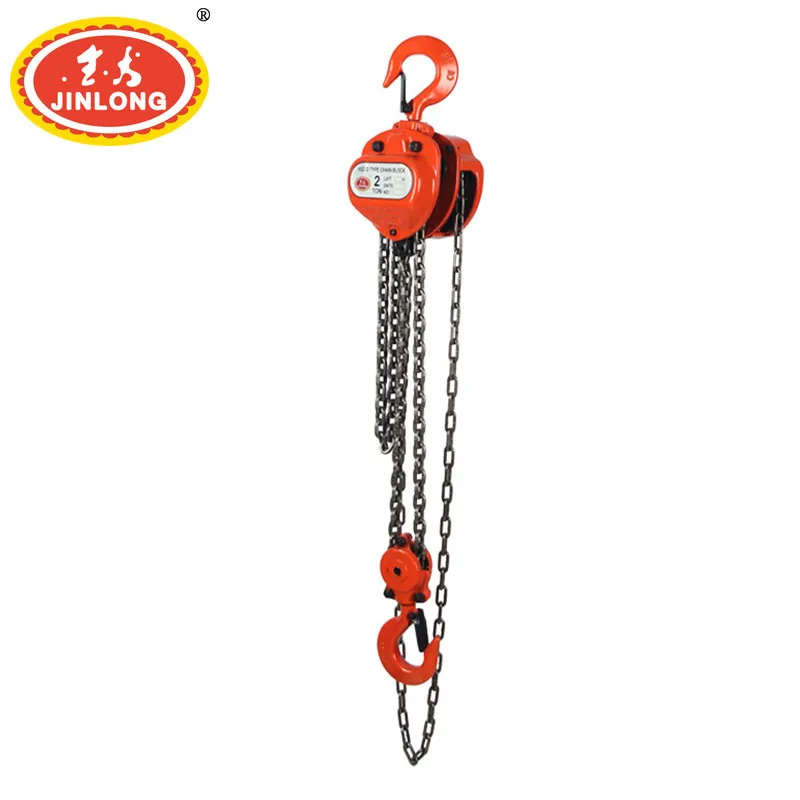

Ручная таль серии HSZ-D 2T — это устройство с ручным приводом, предназначенное для вертикального подъёма свободно подвешенных грузов. Вместо электродвигателя оператор тянет за ручную цепь, приводя в действие внутренний подъёмный механизм.

Основная идея проста: использование механического преимущества делает ручной подъём возможным. Благодаря этому цепная таль востребована там, где электропитание отсутствует, неудобно или просто не требуется для выполнения работы.

Стандарт ASME HST-2 устанавливает требования к эксплуатационным характеристикам ручных цепных талей с ручным приводом, используемых для вертикального подъёма свободно подвешенных грузов без направляющих. Стандарт распространяется на тали со сварной грузовой цепью и охватывает подвесы на крюке, на проушине и на каретке.

Данное определение полезно при выборе тали, поскольку напоминает, что ручная цепная таль не является универсальным тяговым устройством. Имеют значение направление подъёма, условия нагрузки, опорная конструкция и предполагаемая область применения.

Почему покупатели выбирают ручную цепную таль?

• Не требуется электропитание: штатный подъём осуществляется вручную с помощью тяговой цепи.

• Простота эксплуатации: базовый принцип работы легко понять подготовленному оператору.

• Управляемое перемещение груза: ручной привод удобен, когда груз необходимо точно позиционировать.

• Гибкость монтажа: подходящая таль может использоваться с соответствующей опорной точкой или совместимой кареткой.

• Удобство при техническом обслуживании: таль практична для выполнения разовых и нерегулярных подъёмных работ.

Для нас как производителя самое важное — правильно подобрать оборудование под конкретную задачу. Ручную таль грузоподъёмностью 2 тонны нельзя выбирать лишь потому, что масса груза близка к двум тоннам. Необходимо также учитывать точку подвеса, высоту подъёма, частоту работы, условия эксплуатации, используемые комплектующие и характер нагрузки.

2. Как работает ручная таль грузоподъёмностью 2 тонны?

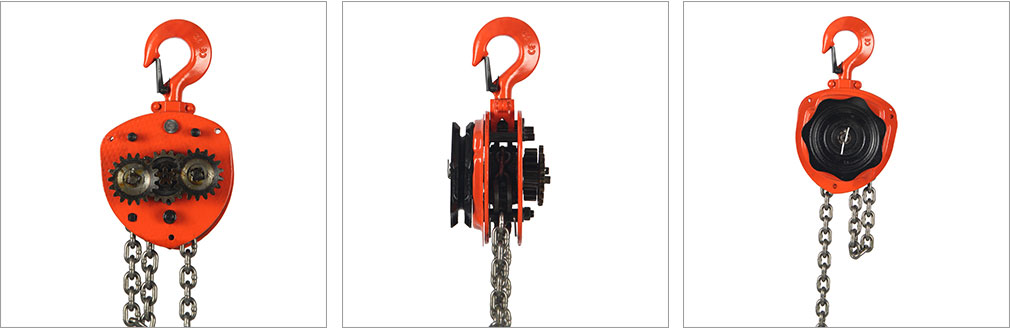

Принцип действия ручной тали достаточно прост. Оператор тянет за тяговую (ручную) цепь. Тяговая цепь приводит в действие внутреннюю зубчатую передачу, которая передаёт входное усилие на механизм грузовой цепи. Грузовая цепь перемещается через таль и поднимает или опускает подвешенный груз.

Зубчатая передача создаёт механическое преимущество. Иными словами, усилие, прикладываемое оператором, преобразуется в управляемое подъёмное действие — груз не нужно поднимать вручную.

Именно поэтому ручные тали остаются востребованными даже спустя многие годы развития подъёмной техники. Например, в мастерской может быть электропитание, но это не значит, что для каждой небольшой или эпизодической подъёмной операции нужна электрическая таль.

Типовой порядок подъёма

1. Перед началом работы осмотрите таль.

2. Confirm the actual load weight.

3. Check the rated capacity of the selected hoist.

4. Inspect the lifting support and connection point.

5. Attach the load using suitable lifting accessories.

6. Make sure the load is properly aligned.

7. Clear unnecessary personnel from the lifting area.

8. Lift gradually and observe the load.

9. Stop immediately if unusual noise, movement, slipping, deformation, or other abnormal conditions appear.

ASME B30.16 covers construction, installation, operation, inspection, testing, and maintenance of overhead, underhung, and stationary hoists, including hand-chain-operated hoists used for vertical lifting and lowering of freely suspended, unguided loads consisting of equipment and materials.

In other words, the chain block itself is only one part of the lifting system. The support structure, lifting accessories, load, and operating method all have to work together.

3. Where Can the HSZ-D 2T Series Chain Block Be Used?

One reason we continue to manufacture manual chain hoists is their wide range of practical applications. A 2-ton manual chain block can be useful in different industries as long as the specific lifting task is suitable for the equipment.

Workshop maintenance

Представьте ситуацию: ремонтной бригаде необходимо поднять электродвигатель, редуктор, насос, элемент оборудования или другой подходящий груз. При наличии надлежащей точки подвеса на высоте ручная таль позволяет выполнить подъём простым способом без применения электропривода.

Оператор может поднимать компонент плавно, при необходимости остановиться, проверить положение и продолжить работу, когда будет готов. Это особенно полезно при ремонте, где точное позиционирование важнее скорости подъёма.

Монтаж оборудования на производстве

При установке оборудования работникам нередко требуется поднять и точно разместить компоненты перед окончательным монтажом. Ручная таль целесообразна в тех случаях, когда характеристики груза и несущей конструкции соответствуют задаче, а сам процесс подъёма не требует непрерывного привода.

Например, элемент машины может потребоваться приподнять ровно настолько, чтобы совместить его с крепёжными отверстиями. В подобной ситуации управляемое ручное перемещение оказывается практичным решением.

Складская обработка грузов

На некоторых складах подъёмные операции выполняются эпизодически, а не в рамках непрерывного производственного процесса. Подходящая ручная таль может быть полезна для определённых задач по техническому обслуживанию и перемещению грузов при наличии соответствующей точки подвеса.

Однако пользователям следует различать вертикальный подъём и горизонтальное перемещение груза. Стандартная ручная таль предназначена для выполнения операций вертикального подъёма в соответствии с применимыми требованиями, а не для использования в качестве универсального тягового устройства.

Строительно-монтажные проекты

Условия на строительных площадках могут быстро меняться. Ручная таль может быть полезна, когда работникам необходимо выполнить подходящую операцию подъёма в местах, где использование электропитания неудобно.

Перед началом эксплуатации оборудования необходимо учитывать точку подвеса, состояние основания, зону доступа, траекторию перемещения груза, погодные условия и присутствие людей в рабочей зоне.

Техническое обслуживание и ремонт

Ремонтные бригады зачастую нуждаются в оборудовании, которое можно перемещать между рабочими зонами. Ручная таль удобна тем, что её штатная работа не зависит от электропитания.

При проведении сервисных работ мы обычно рекомендуем уделять особое внимание техническому состоянию оборудования. Таль, которая длительное время находилась на хранении, перед возвратом в эксплуатацию должна пройти осмотр.

Источник: Приведённые выше примеры применения основаны на реальных сценариях производства и обработки материалов. Указанная область применения ручных цепных талей и вертикального подъёма соответствует стандартам ASME HST-2 и ASME B30.16.

4. Ручная таль vs. рычажная таль vs. электрическая таль

Покупатели часто спрашивают, что лучше — ручная цепная таль, рычажная или электрическая таль. Я предпочитаю рассматривать этот вопрос с точки зрения области применения, а не просто как ранжирование продукции.

Ручная цепная таль, как правило, предназначена для вертикального подъёма соответствующих свободно подвешенных грузов. Рычажная таль разработана для задач подъёма, протягивания и натяжения в пределах заявленной области применения. Электрическая цепная таль использует электропривод и может быть оптимальным решением при частых подъёмах или когда важно снизить ручные усилия.

Источник: Стандарт ASME HST-2 распространяется на цепные тали с ручным цепным приводом, тогда как ASME HST-3 охватывает рычажные тали. ASME B30.16 распространяется на подвесные, подвешенные снизу и стационарные тали, включая тали с ручным цепным приводом и электрические тали в рамках своей области применения.

Когда целесообразно использовать ручную таль?

Мы обычно рассматриваем ручной подъём, когда работа выполняется эпизодически или с умеренной частотой и электропитание не требуется. Например, бригада технического обслуживания, работающая с разным оборудованием, может обходиться без стационарно установленной электрической подъёмной системы для каждой задачи.

Ручной способ также удобен, когда оператору необходимо выполнять небольшие корректировки при позиционировании груза.

Когда стоит рассмотреть электрическую таль?

Если подъём становится повторяющейся частью производственного процесса, пользователям может потребоваться рассмотреть электрическое оборудование. При многократных подъёмах такие факторы, как рабочий цикл, скорость подъёма, нагрузка на оператора и производительность, приобретают большее значение.

Поэтому мы рекомендуем выбирать оборудование с учётом всей технологической цепочки операций, а не сравнивать изделия только по номинальной грузоподъёмности.

5. Как мы выбираем ручную таль грузоподъёмностью 2 тонны

Когда клиент обращается к нам с запросом на 2-тонную ручную таль, мы обычно задаём несколько уточняющих вопросов, прежде чем перейти к обсуждению конкретной конфигурации изделия.

1. Какова фактическая масса груза?

Ручная таль серии HSZ-D 2T позиционируется как 2-тонная модель. Тем не менее перед началом эксплуатации пользователям следует убедиться в номинальной грузоподъёмности, указанной на самом изделии и в сопроводительной документации.

Мы также рекомендуем учитывать всю схему подъёма в комплексе, а не воспринимать номинальную грузоподъёмность как целевую рабочую массу груза.

2. Каково направление подъёма?

Это особенно важно. Стандарт ASME HST-2 описывает тали с ручным цепным приводом для вертикального подъёма свободно подвешенных грузов без направляющих. Он не делает стандартную ручную таль универсальным инструментом для горизонтального перемещения, работы с направляемыми грузами или подъёма персонала.

Если условия вашей эксплуатации отличаются от обычного вертикального подъёма, мы рекомендуем обсудить фактические условия работы перед выбором продукции.

3. Как часто будет использоваться таль?

В мастерской ручная таль может использоваться несколько раз в неделю, тогда как на производственной линии операции подъёма могут требоваться многократно в течение смены.

Это разные требования. Частоту использования следует рассматривать в совокупности с режимом работы, условиями эксплуатации, высотой подъёма, технологическим процессом и планом технического обслуживания.

4. Каковы условия эксплуатации?

Проверьте, будет ли таль использоваться внутри помещения или на открытом воздухе. Учитывайте пыль, влажность, температуру, агрессивные вещества, доступную высоту до перекрытия и объём рабочего пространства вокруг груза.

Чистый производственный цех и суровые условия строительной площадки на открытом воздухе нельзя автоматически считать одинаковыми условиями эксплуатации.

5. На чём крепится таль?

Это один из моментов, на которых мы настаиваем особенно strongly. Точка подъёма должна соответствовать полной нагрузке и всей схеме строповки.

Правильно подобранная по грузоподъёмности таль не сделает непригодную балку или опорную конструкцию безопасной. Опору следует оценивать исходя из фактических условий на объекте и применимых требований.

6. Какие грузозахватные приспособления будут использоваться?

Стропы, скобы, захваты, крюки, балки и тележки могут стать частью грузоподъёмной системы. Каждый элемент должен соответствовать intended применению.

Примечание к источнику:Чек-лист объединяет наш практический опыт подбора оборудования с требованиями к конструкции, монтажу, эксплуатации, осмотру, испытаниям и техническому обслуживанию, изложенными в стандарте ASME B30.16.

6. Практические советы по эксплуатации, осмотру и техническому обслуживанию

Ручная таль механически проста, однако правильные навыки работы с ней играют важнейшую роль. На нашем предприятии мы всегда подчёркиваем: безопасность подъёма зависит не только от оборудования, но и от того, как оно используется.

Проверка перед каждым подъёмом

• Осмотрите грузовую цепь на предмет видимых повреждений, коррозии, деформации и нехарактерного износа.

• Проверьте крюки и соединительные элементы.

• Убедитесь, что груз закреплён правильно.

• Убедитесь, что вес груза не превышает допустимую номинальную грузоподъёмность.

• Проверьте верхнюю опорную точку.

• Убедитесь, что траектория перемещения груза свободна.

• Не допускайте посторонних людей к подвешенному грузу.

Поднимайте груз плавно

Практическая рекомендация, которую мы всегда советуем: сначала поднимите груз на небольшую высоту. Остановитесь и проверьте положение груза, качество крепления и общее поведение оборудования.

Если груз начинает раскачиваться, наклоняться или двигаться неожиданным образом, остановите работу и устраните проблему. Никогда не пытайтесь стабилизировать неустойчивый подвес груза, просто сильнее натягивая тяговую цепь.

Никогда не стойте под подвешенным грузом

Подвешенный груз всегда следует рассматривать как потенциальную опасность. Операторы и другие работники не должны находиться в зоне падения.

Кроме того, стандартная ручная таль не должна использоваться для подъёма или удержания людей. Стандарт ASME HST-2 прямо исключает из своей области применения тали, используемые для подъёма или удержания людей.

Избегайте несанкционированных модификаций

Иногда клиенты спрашивают, можно ли модифицировать таль для специального применения. Мы рекомендуем перед любыми изменениями проконсультироваться с производителем или квалифицированным специалистом.

Стандарт ASME HST-2 исключает тали, модифицированные без разрешения производителя или квалифицированного специалиста.

Осмотр и техническое обслуживание

Периодичность осмотра должна определяться фактическими условиями эксплуатации, режимом работы, состоянием оборудования, инструкциями производителя и применимыми требованиями к рабочему месту.

Стандарт ASME B30.16 содержит положения по осмотру и испытаниям, обучению операторов и эксплуатации, а также обучению и проведению технического обслуживания.

Например, система осмотра по ASME B30.16 устанавливает периодичность осмотров в зависимости от условий эксплуатации, а не применяет единый одинаковый график к каждой тали.

Наш практический совет прост: если на цепи, крюке, тормозе, корпусе или рабочем механизме обнаружены какие-либо отклонения от нормы, прекратите использование оборудования до проведения надлежащей оценки его состояния.

7. Часто задаваемые вопросы

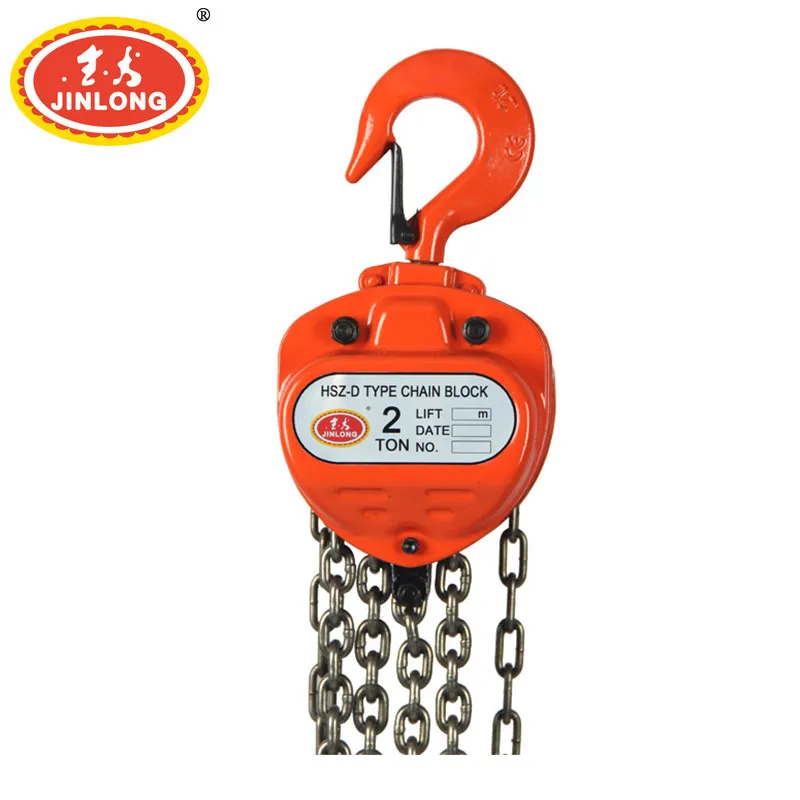

Вопрос 1: Что означает 2T в обозначении ручной тали серии HSZ-D 2T?

Обозначение 2T указывает на номинальную грузоподъёмность данной модели — 2 тонны. Перед началом работы пользователю всегда следует проверять паспортные характеристики конкретного изделия и убедиться, что вся подъёмная схема соответствует условиям эксплуатации.

Вопрос 2: Требуется ли для ручной тали серии HSZ-D 2T электричество?

Нет. Это ручная таль с ручным приводом. Оператор приводит подъёмный механизм в действие с помощью приводной цепи, поэтому при обычной ручной работе источник электропитания не требуется.

Вопрос 3: Для каких задач подходит ручная таль грузоподъёмностью 2 тонны?

Подходящие сферы применения включают ремонтные работы в цехах, монтаж оборудования, подъём грузов на складах, погрузочно-разгрузочные работы на строительных объектах и ремонтные операции. При этом всегда необходимо учитывать фактическую нагрузку, направление подъёма, несущую конструкцию, условия работы и действующие требования.

Вопрос 4: Можно ли использовать таль грузоподъёмностью 2 тонны для горизонтального перемещения?

Не следует автоматически использовать стандартную ручную таль для горизонтального перемещения грузов. Стандарт ASME HST-2 очерчивает сферу её применения как вертикальный подъём свободно подвешенных, ненаправляемых грузов. Для специальных задач требуется соответствующее оборудование и предварительная оценка условий эксплуатации.

Вопрос 5: Может ли ручная таль серии HSZ-D 2T использоваться для подъёма людей?

Нет. Стандартная грузоподъёмная цепная таль не предназначена для подъёма персонала. Стандарт ASME HST-2 прямо исключает применение талей для подъёма или удержания людей.

8. Наш главный совет

За долгие годы производства грузоподъёмного оборудования мы убедились: выбирать ручную таль значительно проще, если начинать не с названия товара, а с характера самой задачи.

Ручная таль серии HSZ-D 2T — это решение для ручного подъёма, предназначенное для подходящих грузов в пределах номинальной грузоподъёмности. Ручной привод делает её незаменимой там, где не требуется электроэнергия либо необходим эпизодический строго контролируемый подъём.

На Баодинском заводе подъёмного оборудования мы выпускаем грузоподъёмную технику с 1976 года. Наша производственная площадка занимает 25 000 квадратных метров, а штат сотрудников превышает 180 человек, что обеспечивает полный цикл производства и испытаний. В линейку Jinlong входят ручные тали различных моделей: HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O.

Кроме того, мы производим рычажные тали HSH-E и HSH-VT, электрические тали PA, CD1, MD1, JC25 и HHBB, монорельсовые каретки GCT, DST и GST, гидравлические тележки, складские тележки, грузоподъёмное оборудование для монтажа на автомобилях, электрические лебёдки, канатные тяги, электрические подъёмные машины, транспортные тележки, магнитные захваты, домкраты, грузоподъёмные цепи, стропы и захваты для балок.

Наш многолетний опыт показывает, что надёжный подъём зависит не только от самой тали. Не менее важны опорные конструкции, подъёмные принадлежности, характер груза, способ эксплуатации, порядок осмотра и график технического обслуживания.

Прежде чем выбрать ручную таль грузоподъёмностью 2 тонны, рекомендую задать четыре простых вопроса: какова масса груза? каким способом будет выполняться подъём? как часто он будет осуществляться? и в каких условиях будет эксплуатироваться таль?

Если эти ответы указывают на подходящее применение для ручного вертикального подъёма, ручную таль серии HSZ-D 2T можно рассматривать как часть решения для подъёма грузов. Окончательный выбор всегда должен основываться на фактических характеристиках изделия, инструкциях производителя, применимых местных нормах и требованиях всей грузоподъёмной системы.

Для нас хорошее грузоподъёмное оборудование должно быть практичным и понятным. Мы считаем, что пользователю не нужен сложный язык, чтобы разобраться в цепной тали. Ему нужны чёткая информация о продукте, подходящее оборудование, правильная эксплуатация и порядок обслуживания, который удобен в реальных рабочих условиях.

Источники

• ASME HST-2, Стандарт эксплуатационных характеристик ручных цепных талей с ручным приводом.

• ASME B30.16, Подвесные, монорельсовые и стационарные тали.

• ASME HST-3, Стандарт эксплуатационных характеристик рычажных талей.

• Положения ASME B30.16 по осмотру и техническому обслуживанию.
