Серия ручных талей HSZ-E 0,5T: практическое руководство по компактному ручному подъёму

Когда необходимо поднять относительно лёгкий груз в мастерской, на складе, в зоне технического обслуживания или на строительной площадке, действительно ли вам нужна электрическая таль? Во многих повседневных задачах ответ — нет. Простая ручная таль может быть удобнее в использовании, мобильнее и практичнее, когда электропитание недоступно.

Как производитель подъёмного оборудования мы уже много лет работаем с ручными талями. Наш завод был основан в 1976 году, и ручные цепные тали всегда были одной из наших основных продуктовых линеек. В нашем ассортименте серия HSZ-E разработана для практических погрузочно-разгрузочных работ, где требуется управляемый ручной подъём.

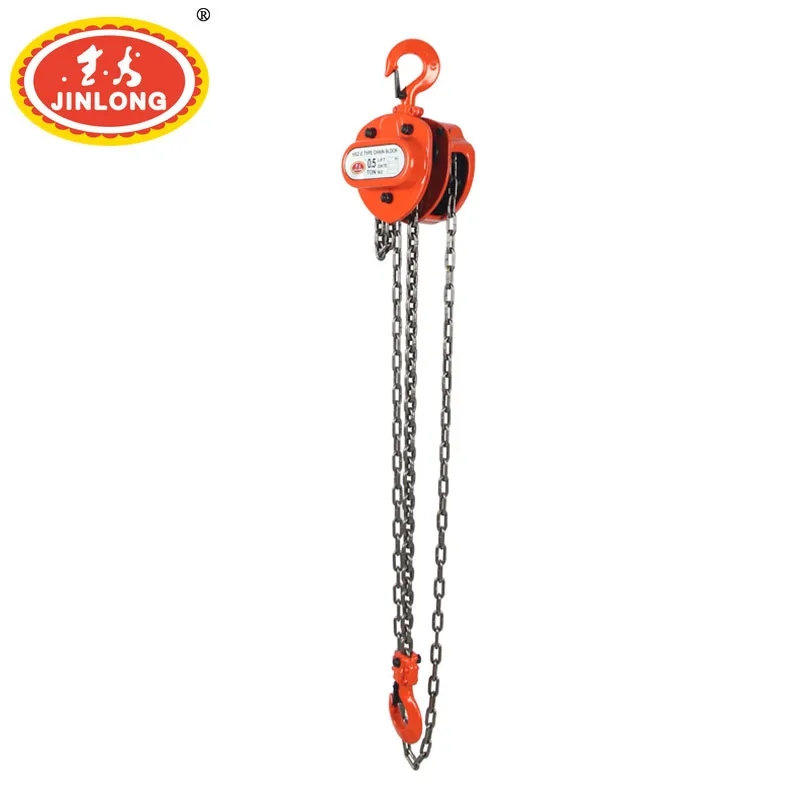

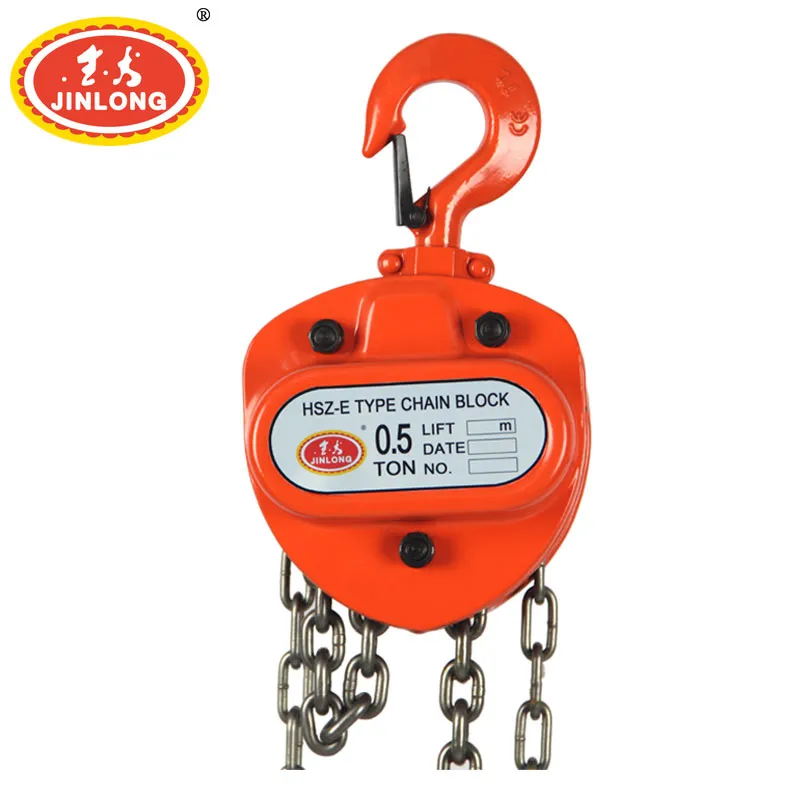

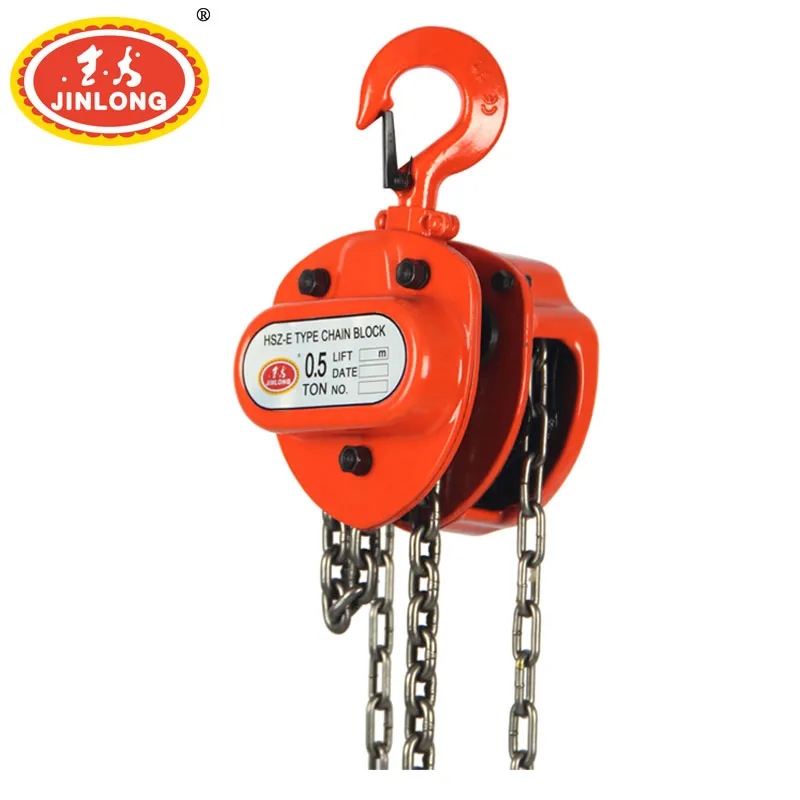

Серия ручных талей HSZ-E 0,5T — это ручное подъёмное устройство грузоподъёмностью 0,5 тонны, предназначенное для свободно подвешенных грузов. Оно может использоваться в мастерских, на заводах, складах, при техническом обслуживании оборудования, монтажных работах и во многих других местах, где требуется простое и надёжное подъёмное средство.

В этом руководстве мы расскажем, на что обращаем внимание при выборе и эксплуатации ручной тали малой грузоподъёмности. Мы также сравним ручные тали с рычажными и электрическими талями, рассмотрим реальные примеры применения и поделимся практическими рекомендациями по осмотру и техническому обслуживанию с точки зрения производителя.

1. Что представляет собой ручная таль серии HSZ-E 0.5T?

Таль серии HSZ-E 0.5T — это ручной подъёмный механизм, рассчитанный на нагрузку до 0,5 тонны. Электропривод здесь не используется: перемещение груза создаётся за счёт тяги за ручную цепь оператором.

Этот базовый принцип работы — одна из причин, почему ручные тали по-прежнему востребованы в современных мастерских. Они не зависят от источника электропитания, и оператор напрямую контролирует подъём и опускание груза.

По нашему опыту, качественная ручная таль — это не попытка усложнить каждую подъёмную операцию. Это надёжный и практичный инструмент для подъёма, опускания и точного позиционирования допустимого груза в условиях, когда требуется простое механическое оборудование.

Чем полезна ручная таль малой грузоподъёмности?

Грузоподъёмность 0,5 тонны подходит для многих задач по техническому обслуживанию и перемещению грузов, не требующих использования мощной промышленной тали. Например, в мастерской при проведении ремонтных работ может возникнуть необходимость подъёма узла двигателя, детали станка, ремонтного инструмента или другого подходящего оборудования.

Ещё одним преимуществом является универсальность. Ручная таль может быть полезна в местах, где использование электрооборудования неудобно или где подъёмные операции носят эпизодический, а не непрерывный характер.

Также рекомендуем оценивать не только саму грузоподъёмность. Имеют значение несущая конструкция, рабочая высота, доступное пространство, форма груза, направление подъёма и условия эксплуатации. Таль следует выбирать как элемент комплексной подъёмной системы, а не как изолированный продукт.

Ручной подъём прост, но всё же требует грамотной оценки ситуации

Ручное управление не означает отсутствие требований безопасности. Таль — это всё же подъёмное оборудование, и при перегрузке, неправильном монтаже, повреждении или нарушении правил эксплуатации груз может стать причиной серьёзных травм и повреждения техники.

ASME HST-2 описывает ручные тали с цепным приводом с точки зрения вертикального подъёма свободно подвешенных ненаправляемых грузов. Стандарт также прямо исключает такие области применения, как подъём или удержание людей, использование повреждённых или неисправных талей, а также ряд нестандартных схем подъёма.

2. Как работает ручная таль грузоподъёмностью 0,5 тонны?

Принцип работы проще, чем может показаться на первый взгляд. Оператор тянет за ручную цепь, которая приводит в действие внутренний подъёмный механизм. Механические элементы внутри тали преобразуют это ручное усилие в движение грузовой цепи и подъёмного крюка.

Механическое преимущество позволяет оператору перемещать груз, значительно превышающий по массе усилие, которое обычно можно приложить вручную.

Основной процесс подъёма

• Таль крепится к подходящей опорной точке.

• Груз надёжно закрепляется на подъёмном крюке или согласованном месте строповки.

• Оператор убеждается, что груз правильно расположен и свободно подвешен.

• Оператор тянет за ручную цепь, постепенно поднимая груз.

• Груз перемещается и устанавливается в нужное положение в контролируемых условиях.

• После завершения работы оператор аккуратно опускает груз.

Перед началом подъёма рекомендуем уделить несколько минут осмотру всей схемы строповки. Достаточно ли прочна опорная конструкция? Находится ли груз в пределах номинальной грузоподъёмности? Надёжно ли зацеплен крюк? Сбалансирован ли груз? Не может ли что-либо зацепиться или помешать перемещению груза?

Эти вопросы могут показаться элементарными, однако именно подобные детали играют решающую роль в реальных условиях цеха.

Свободно подвешенные грузы

Важный момент: стандартную ручную таль не следует автоматически использовать в качестве тягового механизма. Свободно подвешенный груз принципиально отличается от груза, который закреплён, направляется, перемещается вбок или прилип к другому объекту.

Стандарт ASME B30.16 распространяется на подвесные, подвешенные снизу и стационарные тали, включая тали с ручным цепным приводом, предназначенные для вертикального подъёма и опускания свободно подвешенных ненаправляемых грузов и оборудования. Кроме того, стандарт отдельно выделяет специальные области применения — невертикальный подъём, работу с направляемыми грузами и подъём людей, — которые выходят за рамки его общей области действия.

Для нас как производителя это различие имеет значение. Если заказчику требуется горизонтальное перемещение, натяжение или другая специализированная операция, мы прежде всего оцениваем, не подойдёт ли для этого другой тип подъёмного или тягового оборудования.

3. Где можно использовать таль серии HSZ-E 0.5T?

Таль серии HSZ-E 0.5T особенно удобна там, где подъёмные задачи относительно лёгкие, выполняются время от времени и требуют ручного управления.

Техническое обслуживание в цехе

Представьте, что техник по обслуживанию работает в цехе с оборудованием. Какой-либо узел необходимо слегка приподнять, чтобы снять или переместить его. Использовать для такой небольшой задачи крупную электрическую таль зачастую нецелесообразно.

Подходящая ручная таль позволяет просто поднять узел, при этом техник может работать в комфортном темпе.

Монтаж оборудования

Небольшие узлы и компоненты оборудования иногда сложно установить вручную. В таких случаях ручная таль обеспечивает контролируемое вертикальное перемещение.

For example, during installation, the operator may need to raise a component gradually while another worker checks alignment. Slow, controlled movement can be useful when the final position needs to be accurate.

Складская обработка грузов

Warehouses often contain different types of handling equipment. A pallet truck is useful for loads on pallets, while a crane or hoist is more appropriate when the load must be lifted vertically.

A small manual chain block can be considered for suitable suspended loads where the lifting structure and working conditions are appropriate.

Строительство и обслуживание площадок

Construction and maintenance environments do not always have convenient access to electrical power. Equipment may also need to be moved between different work areas.

A manually operated chain block can be useful in these situations because its operation does not depend on an electrical motor. However, site conditions must always be assessed before use, especially the supporting structure and the stability of the lifting point.

Ремонт малогабаритного оборудования

Ремонтные работы часто связаны с многократными небольшими перемещениями, а не с быстрым подъёмом на высокой скорости. В таких условиях оператор, как правило, ценит простоту управления больше, чем скорость подъёма.

По нашему опыту, именно по этой практической причине ручное подъёмное оборудование по-прежнему востребовано наряду с электрическим.

4. Ручная таль vs. рычажная таль vs. электрическая таль

Клиенты нередко обращаются к нам с вопросом, какой тип тали выбрать. Однозначного ответа здесь нет: правильное оборудование зависит от конкретной задачи.

Для небольшой работы по вертикальному подъёму подойдёт ручная таль. Для тяговых или натяжных работ удобнее рычажная таль. Если требуются повторяющиеся подъёмные операции и более высокая производительность — разумнее использовать электрическую таль.

Следующая таблица даёт общее сравнение. Это практическое руководство по подбору оборудования, а не утверждение о том, что какой-то один тип подходит для любой задачи.

Источник: общее сравнение областей применения на основе стандартов ASME HST-2, ASME HST-3 и ASME B30.16. Фактический выбор оборудования должен осуществляться в соответствии с инструкциями производителя и применимыми местными требованиями.

Ручная таль или рычажная таль?

Оба изделия могут выглядеть похожими, поскольку оба приводятся в действие вручную, однако способ работы и типовые области применения у них различаются.

Ручная цепная таль обычно используется для вертикального подъёма свободно подвешенных грузов. Рычажная таль может применяться для подъёма, перемещения и натяжения в пределах её номинальных характеристик и согласно инструкции производителя. ASME поддерживает отдельные стандарты эксплуатационных характеристик для этих двух типов талей с ручным приводом.

Если работа заключается преимущественно в вертикальном подъёме, естественным выбором может стать ручная таль. Если задача связана с перемещением или натяжением, мы рассмотрим, что подходит лучше — рычажная таль или другое изделие.

Ручная таль или электрическая таль?

Главное отличие — в способе приведения в действие.

Ручная таль полностью зависит от оператора. Электрическая таль оснащена электродвигателем и системой управления. Для периодических подъёмных работ в мастерской ручной вариант может быть простым и удобным. При многократных подъёмных операциях, где важны скорость и снижение физических усилий, целесообразно рассмотреть электрическое оборудование.

Источник: Разграничения по областям применения основаны на принципах работы и областях применения, описанных в стандартах ASME HST-2-2023 и ASME B30.16. Это не рейтинг производительности.

5. Как выбрать подходящую таль?

Когда клиенты обращаются к нам по поводу компактной ручной тали, мы обычно начинаем с области применения, а не с названия изделия. Грузоподъёмность важна, но это лишь один из факторов принятия решения.

Шаг 1: Уточните массу груза

Прежде всего необходимо определить фактическую массу груза. Не полагайтесь на оценку, если доступны достоверные данные о грузе.

Номинальную грузоподъёмность тали превышать не допускается. Для ручной тали серии HSZ-E 0.5T изделие предназначено для работы с грузами в пределах номинальной грузоподъёмности 0,5 т и при условиях, предусмотренных для данного оборудования.

Если масса груза близка к максимальной грузоподъёмности, рекомендуем тщательно проверить всю подъёмную оснастку, а не исходить из того, что одной лишь номинальной грузоподъёмности достаточно.

Шаг 2. Проверьте точку подвеса

Ручная таль эффективна лишь настолько, насколько надёжна конструкция, на которую она подвешена.

Балка перекрытия, точка подвеса, каретка, крюк или иное опорное приспособление должны соответствовать нагрузке и условиям эксплуатации. Несущую конструкцию нельзя подбирать только исходя из номинальной грузоподъёмности тали.

Это распространённый и часто упускаемый из виду момент. Таль может быть подобрана правильно, тогда как несущая конструкция — нет.

Шаг 3. Определите направление подъёма

Задайте простой вопрос: «Я поднимаю груз строго вертикально или пытаюсь тянуть его в сторону?»

Если задача состоит в вертикальном подъёме свободно подвешенного груза, то для этого случая подойдёт ручная цепная таль. Если же груз необходимо перетащить вбок или подтянуть под углом, мы сначала рассмотрим условия эксплуатации, а не станем использовать цепную таль вне предусмотренных условий применения.

Шаг 4: Учитывайте частоту работы

Как часто будет использоваться таль?

Если таль будет применяться эпизодически — для технического обслуживания, монтажа или работ в мастерской — ручной привод может быть вполне практичным решением. Если же работникам необходимо выполнять множество подъёмных циклов каждый час, рабочая нагрузка становится важной частью при выборе оборудования.

Шаг 5: Оцените условия эксплуатации

Изучите конкретное рабочее место.

• Достаточно ли свободного пространства вокруг груза?

• Может ли оператор занять безопасное положение?

• Доступна ли точка подъёма?

• Может ли груз задеть расположенное рядом оборудование?

• Имеются ли избыточная пыль, влага, высокая температура или агрессивные вещества?

• Будет ли груз свободно подвешен в процессе подъёма?

• Требуется ли для данной задачи специальное оборудование?

Стандарт ASME B30.16 определяет такие ненормальные условия эксплуатации, как неблагоприятные температуры, агрессивные пары, запылённая или влажная среда, а также опасные зоны, которые требуют особого внимания.

Простой контрольный список для выбора

Источник: факторы выбора обобщены на основе общей области применения и эксплуатационных требований стандартов ASME HST-2-2023 и ASME B30.16.

6. Практические рекомендации по эксплуатации, осмотру и техническому обслуживанию

Ручная таль — это механическое изделие, которое требует надлежащего ухода. На нашем заводе мы убеждены, что правильная практика подъёма начинается до первого подъёма и продолжается после завершения работы.

Перед каждой подъёмной операцией

• Осмотрите таль на наличие видимых повреждений.

• Проверьте грузовую цепь на наличие явных дефектов.

• Осмотрите крюки и точки крепления.

• Убедитесь в пригодности точки подвеса.

• Убедитесь, что масса груза не превышает номинальную грузоподъёмность.

• Убедитесь в правильности строповки груза.

• Не допускайте людей к подвешенному грузу.

• Убедитесь, что путь подъёма груза свободен.

Эти проверки не должны быть сложными. Их цель — выявить очевидные проблемы, пока грунт не оторвался от земли.

Поднимайте плавно

При демонстрации ручного подъёмного оборудования рекомендуется начинать медленно. Поднимайте груз лишь настолько, чтобы убедиться в устойчивости оснастки и надлежащей фиксации груза.

Если груз резко накреняется, за что-то зацепляется или ведёт себя непредсказуемо — остановитесь и разберитесь в ситуации. Не пытайтесь устранить неожиданное перемещение простым усиленным натяжением ручной цепи.

Никогда не используйте груз для испытания

К одной из вредных практик относится намеренная перегрузка тали «просто чтобы посмотреть, что она выдержит». Мы настоятельно не рекомендуем этого делать.

Номинальная грузоподъёмность — не рекомендация. Это часть эксплуатационных границ оборудования. Стандарт ASME HST-2 устанавливает требования к рабочим характеристикам ручных цепных талей с ручной цепью и исключает из своей области применения повреждённое, неправильно эксплуатируемое, подвергнутое чрезмерным нагрузкам или несанкционированной модификации оборудование.

Содержите путь груза свободным

Подвешенный груз должен иметь свободный путь перемещения. Работники не должны стоять под подвешенным грузом и располагать части тела в местах, где движение груза может привести к травме.

Если груз необходимо переместить по горизонтали, используйте оборудование, предназначенное для этой цели, а не заставляйте ручную таль выполнять функцию, для которой она не предназначена.

После использования

После завершения работы безопасно опустите груз и разблокируйте подъёмную систему в соответствии с инструкцией по эксплуатации производителя.

Не оставляйте подвешенный груз без присмотра только потому, что он кажется устойчивым. Оборудование следует хранить и обслуживать в состоянии, пригодном для его дальнейшей эксплуатации.

Осмотр и техническое обслуживание

Осмотр должен проводиться в соответствии с инструкциями производителя, условиями эксплуатации, частотой использования и применимыми нормами или стандартами.

Для ручной тали, как правило, особое внимание следует уделять грузоподъёмной цепи, крюкам, механическим компонентам, работе тормоза, точкам крепления и видимым признакам износа или повреждений. Если какой-либо компонент повреждён или таль работает ненадлежащим образом, выведите её из эксплуатации до проведения надлежащей оценки.

ASME B30.16 содержит положения, касающиеся конструкции, монтажа, эксплуатации, осмотра, испытаний и технического обслуживания соответствующих талей.

Не вносите изменения в конструкцию тали без соответствующего разрешения

Возникает соблазн быстро модифицировать оборудование, если подъёмная задача не полностью соответствует ему. Мы не рекомендуем такой подход.

Стандарт ASME HST-2 прямо исключает тали, модифицированные без разрешения производителя или квалифицированного специалиста.

Если условия применения не соответствуют оборудованию, более безопасным решением обычно является подбор подходящего изделия или обращение к квалифицированному специалисту по подъёмным работам для оценки схемы строповки.

7. Часто задаваемые вопросы

1. Для чего используется ручная таль серии HSZ-E 0,5T?

HSZ-E 0,5T серии предназначена для соответствующих задач ручного подъёма грузов в пределах номинальной грузоподъёмности 0,5 тонны. Типичные области применения включают техническое обслуживание в мастерских, монтаж оборудования, складские работы, строительные работы и другие подходящие задачи вертикального подъёма.

2. Требуется ли ручная таль серии HSZ-E 0,5T электропитания?

Для нормальной работы ручной тали с цепным приводом электродвигатель не требуется. Усилие на входе создаёт оператор, перетягивая ручную цепь. Благодаря этому ручное подъёмное оборудование удобно там, где электропитание отсутствует или использование электропривода нецелесообразно.

3. Может ли ручная таль грузоподъёмностью 0,5 тонны поднимать любые грузы массой менее 0,5 тонны?

Не автоматически. Груз должен подходить для оборудования и условий применения, а вся схема подъёма должна быть соответствующей. Необходимо учитывать несущую конструкцию, направление подъёма, способ крепления груза, условия рабочей среды и режим эксплуатации.

4. Можно ли использовать ручную таль для горизонтального перемещения?

Стандартную ручную таль не следует автоматически рассматривать как устройство для горизонтального тягового усилия. Стандарты ASME HST-2 и B30.16 описывают основные области применения талей прежде всего в отношении вертикального подъёма свободно подвешенных грузов без направления. Для работ по перемещению или натяжению в зависимости от условий может быть более подходящим другой тип оборудования.

5. Что необходимо проверить перед использованием ручной тали?

Перед началом работы рекомендуем проверить саму таль, грузовую цепь, крюки, несущую конструкцию, крепление груза, номинальную грузоподъёмность, траекторию подъёма и условия рабочей среды. Любые видимые повреждения, нештатная работа или сомнения относительно схемы подъёма должны быть устранены до начала подъёма.

8. Наш итоговый совет

После многих лет работы в индустрии грузоподъёмного оборудования мы убедились: подбор тали — это не просто выбор по наибольшей цифре на шильдике. Главный вопрос — соответствует ли оборудование поставленной задаче.

Серия HSZ-E 0.5T Series Chain Block предназначена для заказчиков, которым требуется практичное ручное решение для подъёма грузов массой до 0,5 тонны. Она востребована в мастерских, на заводах, складах, при обслуживании строительных объектов, монтаже оборудования и в других условиях, где необходим вертикальный подъём груза вручную.

Для нас как производителя особенно важны три момента: корректный выбор грузоподъёмности, эксплуатация тали строго по назначению и грамотное техническое обслуживание.

Компактная ручная таль может стать очень полезным инструментом, когда задача действительно небольшая. Она не призвана заменить электрическую таль, рычажную таль, кран или другое грузоподъёмное оборудование — у неё своё место в наборе подъёмных средств.

Наш завод, Baoding City Hoisting Machinery Factory, был основан в 1976 году. Производственные площади составляют около 25 000 квадратных метров, а штат сотрудников превышает 180 человек. Ручные тали — одно из наших основных направлений продукции, включая серии HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O.

Наряду с ручными талями мы также производим рычажные тали, электрические тали, монорельсовые тележки, ручные гидравлические тележки, складные грузовые платформы, грузоподъёмное оборудование для монтажа на автомобили, электрические лебёдки, канатные тяговые устройства, электрические подъёмные машины, транспортные тележки, магнитные захваты, домкраты, грузоподъёмные цепи, стропы и захваты для подъёма.

Наша цель проста: поставлять надёжное подъёмное оборудование, отвечающее реальным потребностям производства. При выборе таль серии HSZ-E 0.5T мы рекомендуем клиентам сообщить нам, что именно предстоит поднимать, как будет использоваться оборудование, где планируется его установка и как часто будут выполняться работы. Эти сведения существенно упрощают подбор оптимального решения для подъёма грузов.

Примечание:Выбор изделия и порядок его эксплуатации должны всегда соответствовать инструкциям изготовителя и требованиям промышленной безопасности, действующим на конкретном рабочем объекте. Сведения, приведённые в настоящей статье, носят общий рекомендательный характер и не заменяют оценку подъёмных операций на конкретной площадке, а также применимые местные нормативные требования.
