Ручная таль серии HSZ-D 5T: практическое руководство по надёжному подъёму грузов массой 5 тонн

Как справиться с тяжёлым грузом, когда требуется управляемый подъём, но поблизости нет источника электропитания? Этот вопрос мы часто слышим от заказчиков, работающих на заводах, в мастерских, на складах, строительных площадках и участках технического обслуживания оборудования.

Для многих из этих работ практичным решением станет ручная цепная таль. Она не зависит от электродвигателя, и принцип её работы прост. Однако когда грузоподъёмность достигает 5 тонн, правильный выбор оборудования и его грамотная эксплуатация приобретают особое значение.

Наша ручная таль серии HSZ-D 5T спроектирована как ручное подъёмное решение для допустимых грузов в пределах номинальной грузоподъёмности. Она входит в нашу серию HSZ ручных цепных талей, которая является одной из основных товарных групп нашей продукции.

Мы производим подъёмное оборудование с 1976 года. Наша фабрика занимает площадь около 25 000 квадратных метров и насчитывает более 180 сотрудников. За прошедшие годы ассортимент нашей продукции расширился от ручных цепных талей до рычажных талей, электрических талей, монорельсовых тележек, гидравлических тележек, подъёмных механизмов, электрических лебёдок, канатных тяговых механизмов, грузоподъёмных цепей, строп, подъёмных захватов, домкратов и другого оборудования для перемещения грузов.

В этом руководстве мы расскажем, как мы рассматриваем ручную цепную таль грузоподъёмностью 5 тонн, где она может быть полезна, как она соотносится с другим подъёмным оборудованием, как выбрать оптимальное решение и какие практические привычки помогут операторам более ответственно использовать подъёмное оборудование.

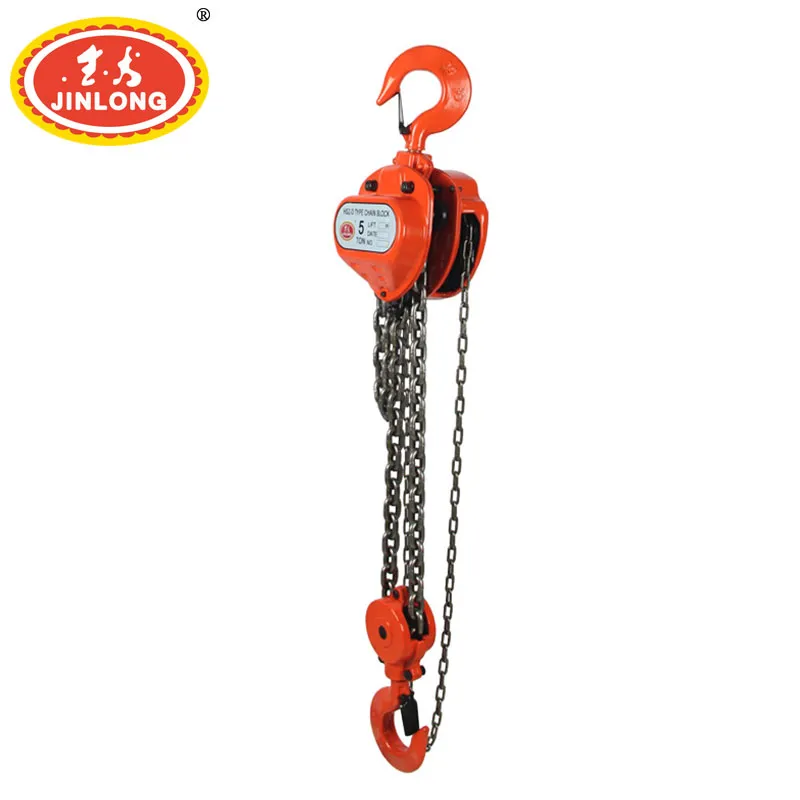

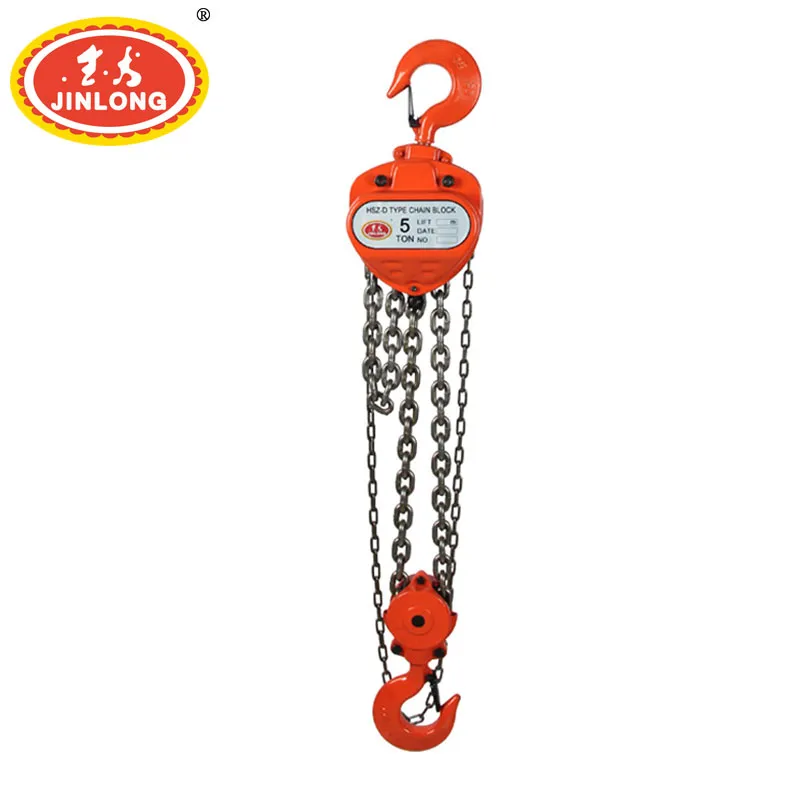

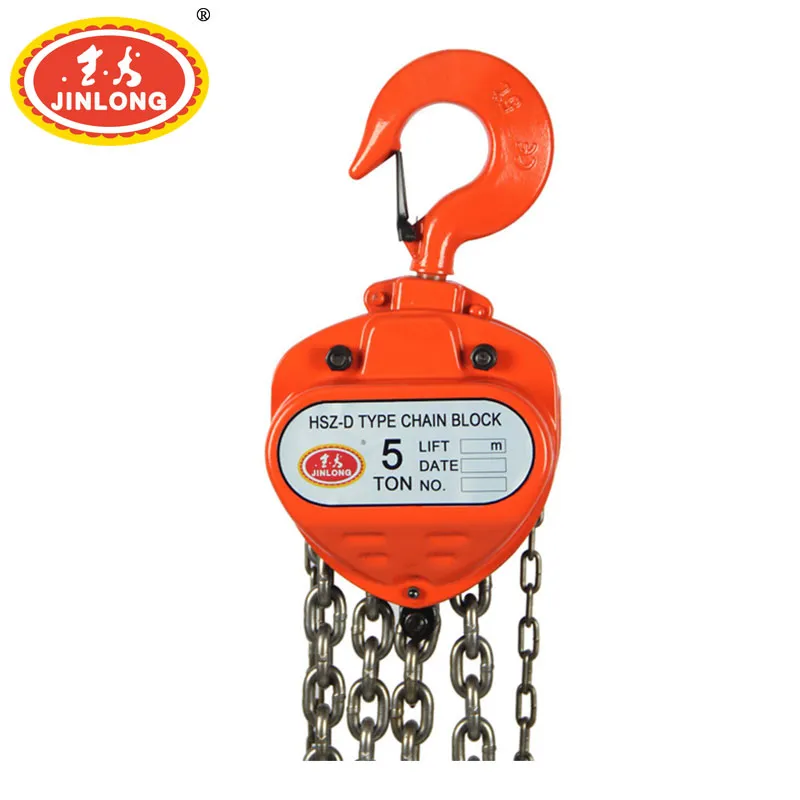

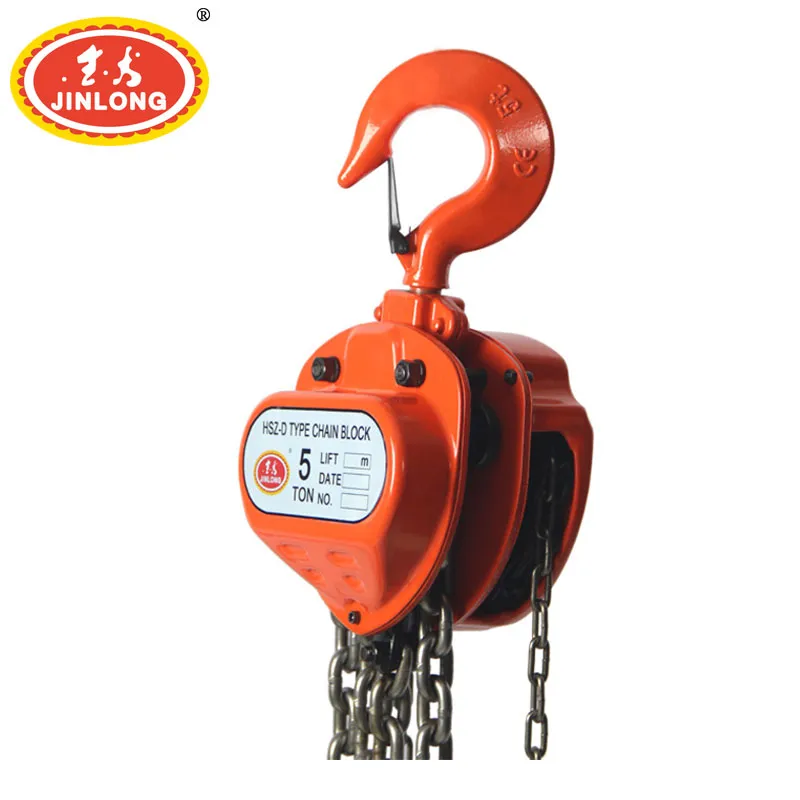

Что представляет собой цепная таль серии HSZ-D 5T?

Цепная таль серии HSZ-D 5T — это подъёмное устройство с ручным приводом, предназначенное для работы с допустимыми грузами массой до 5 тонн. Вместо электродвигателя оператор управляет талью с помощью ручной цепи.

Идея ручной цепной тали проста. Оператор прикладывает усилие к ручной цепи, внутренний механизм обеспечивает механическое преимущество, а грузовая цепь перемещает подвешенный груз.

Хотя принцип работы прост, подъём груза массой 5 тонн нельзя относить к разряду простых задач. Таль, несущая конструкция, крюки, грузозахватные приспособления и схема строповки должны соответствовать условиям работы.

Мы всегда говорим клиентам, что цифра на изделии — лишь один из параметров выбора. Таль грузоподъёмностью 5 тонн не означает, что любая балка, тележка, крюк, стропа или временная конструкция, соединённая с ней, способна безопасно выдержать 5 тонн.

Необходимо учитывать всю подъёмную систему в комплексе.

Почему клиенты выбирают ручную таль?

Существует ряд практических причин, по которым заказчик может отдать предпочтение ручной цепной тали вместо электрического подъёмного оборудования.

• Для ручной работы электродвигатель не требуется.

• Таль может быть полезна в зонах, где отсутствует электропитание.

• Принцип работы прост и понятен.

• Таль хорошо подходит для периодических подъёмных работ и задач технического обслуживания.

• Оператор управляет подъёмом и опусканием вручную.

• При правильном подборе таль может использоваться как элемент более широкой системы перемещения грузов.

Для соответствующих задач вертикального подъёма ручная таль может стать весьма полезным инструментом. Стандарт ASME HST-2-2023 устанавливает требования к рабочим характеристикам ручных цепных талей с ручным приводом от тяговой цепи, предназначенных для вертикального подъёма свободно подвешенных ненаправленных грузов. Этот стандарт также исключает области применения, связанные с подъёмом или удержанием людей.

Данное разграничение принципиально важно. Мы производим грузоподъёмное оборудование для перемещения материалов, а не универсальное оборудование для любых возможных сценариев подъёма.

Как работает ручная таль грузоподъёмностью 5 тонн?

В ручной тали сочетание механических компонентов преобразует мускульное усилие оператора в управляемое подъёмное движение.

Снаружи оператор взаимодействует в основном с тяговой цепью и грузовым крюком. Внутри тали подъёмный механизм, шестерни, звёздочка цепи, тормозная система и другие сопряжённые компоненты совместно передают и контролируют подъёмное усилие.

Тяговая цепь

Тяговая цепь — это элемент, с которым работает пользователь. При её протягивании приводится в действие подъёмный механизм. Это позволяет оператору поднимать или опускать соответствующий груз без подключения тали к электрической сети.

Грузовая цепь

Грузовая цепь является тяговым элементом, который передаёт нагрузку через механизм тали. Это один из компонентов, требующих тщательного осмотра, поскольку состояние цепи напрямую влияет на эффективность подъёма.

ASME B30.30.16 устанавливает требования к осмотру талей с ручным цепным приводом и отдельно регламентирует проверку грузовых цепей на наличие таких дефектов, как значительные повреждения, коррозия, деформация звеньев, забоины, заусенцы и другие видимые неисправности.

Крюки

Крюки обеспечивают соединение тали с грузозахватным приспособлением. Перед началом работы оператор должен проверить крюки на наличие явных повреждений, деформаций и других отклонений от нормы.

Крюк должен быть правильно соединён с предусмотренным грузозахватным приспособлением или грузом. Использовать импровизированные соединения только потому, что они кажутся удобными, недопустимо.

Тормозной механизм

Ручная таль оснащается механизмом, обеспечивающим управление грузом в процессе работы. Тормоз является частью этой системы управления.

По этой причине нетипичное поведение тали при подъёме или опускании нельзя игнорировать. Если таль работает не так, как ожидается, необходимо остановить работу и выполнить осмотр оборудования, а не продолжать прилагать большее усилие.

Передаточное отношение

Основная причина, по которой человек может вручную управлять ручной талью при подъёме тяжёлого груза, — это механическое преимущество. Внутренний механизм изменяет соотношение между усилием оператора и подъёмной силой, действующей на груз.

Это не означает, что оператор способен поднимать груз неограниченной массы. Таль всё равно имеет номинальную грузоподъёмность, и эту величину запрещается превышать.

Где можно использовать ручную таль грузоподъёмностью 5 тонн?

По нашему опыту, наиболее полезный способ понять устройство ручной тали — рассмотреть реальные рабочие ситуации.

1. Техническое обслуживание оборудования на заводе

На заводах регулярно возникает необходимость ремонта или замены тяжёлых компонентов оборудования. Перед началом обслуживания может потребоваться поднять электродвигатель, редуктор, механический узел, технологический компонент или другую деталь.

Если работа выполняется время от времени и имеется подходящая точка подвеса, ручная таль обеспечивает контролируемый подъём без необходимости подключения к электросети.

Например, ремонтная бригада может поднимать компонент оборудования, отсоединяя его от посадочного места. Бригада подготавливает точку подъёма, подсоединяет соответствующее грузозахватное приспособление и постепенно поднимает компонент, контролируя его балансировку.

Важный момент: план подъёма должен предшествовать натяжению ручной цепи.

2. Монтаж в цеху

В цехах нередко выполняется установка или перемещение тяжёлого оборудования. Ручная таль будет полезна там, где перемещение происходит относительно медленно, а точное позиционирование важнее скорости подъёма.

Представьте, что в цех поступил крупный узел машины. Узел необходимо поднять из удобного исходного положения и точно совместить с другой частью машины.

Контролируемое ручное перемещение позволяет рабочим выполнять небольшие корректировки, сохраняя чёткую организацию операции.

3. Участки технического обслуживания на складе

Склады обычно ориентированы на горизонтальное перемещение материалов, однако на участках технического обслуживания по-прежнему может требоваться вертикальный подъём.

Ручная таль пригодится для периодических работ по обслуживанию оборудования, инструмента, стальных компонентов и других подходящих грузов.

Однако для ежедневного перемещения паллет, как правило, используются гидравлические тележки или иное подъёмно-транспортное оборудование. Правильный выбор инструмента под конкретную операцию экономит время и снижает избыточные трудозатраты.

4. Строительные и монтажные площадки

Строительные площадки могут характеризоваться изменяющимися условиями работы. Электропитание не всегда может быть удобно организовано именно в том месте, где необходимо выполнить подъёмную операцию.

Когда надлежащая несущая конструкция уже подготовлена, для соответствующих подъёмных работ может рассматриваться ручная таль.

В то же время временные строительные конструкции требуют особого внимания. То, что ручная таль рассчитана на 5 тонн, не означает, что временная балка или импровизированная опора автоматически способна выдержать такой же вес.

5. Ремонт и замена оборудования

Ремонтным бригадам может потребоваться снять тяжёлые компоненты перед ремонтом оборудования. Ручная таль может помочь обеспечить управляемый подъём, если груз соответствует требованиям, а схема подвеса надлежащим образом подготовлена.

Мы рекомендуем разделять в сознании оператора две задачи: подъём груза и удержание груза во время ремонта — это не одно и то же.

Если рабочим необходимо работать под подвешенным компонентом или вокруг него, рабочая зона должна быть надлежащим образом организована, а соответствующие правила техники безопасности — соблюдены.

Сравнение областей применения

Источник: Применимость определяется областью действия и ограничениями стандарта ASME HST-2-2023, а также рамкой эксплуатации, осмотра и технического обслуживания согласно ASME B30.16. Фактические области применения должны оцениваться с учётом инструкций производителя и условий объекта.

Ручная таль или рычажная таль или электрическая таль

Наши клиенты иногда задают очень практичный вопрос: «Какую таль купить — ручную, рычажную или электрическую?»

Наш ответ обычно такой: сначала расскажите, для чего она вам нужна.

Выбор подходящего подъёмного оборудования зависит от направления перемещения, частоты использования, доступности электропитания, характеристик груза, условий эксплуатации и требуемого режима работы.

Ручная таль

Ручная таль предназначена главным образом для вертикального подъёма грузов. Управление осуществляется с помощью тяговой цепи вручную и не требует электропривода.

Благодаря этому она особенно удобна для эпизодических подъёмных работ, технического обслуживания, монтажа, а также для объектов, где допускается ручное управление.

Рычажная таль

Рычажная таль приводится в действие с помощью рычага, а не тяговой цепи. Её эксплуатационные характеристики делают её подходящей для определённых задач по подъёму, перемещению и натяжению.

Стандарт ASME HST-3 определяет рычажные тали как оборудование, используемое для подъёма, перемещения и натяжения.

Это не означает, что рычажная таль должна заменять ручную таль в любых ситуациях. Оборудование необходимо подбирать под конкретную задачу.

Электрическая таль

Электрическая таль использует привод для выполнения подъёма. Это хороший вариант, когда грузы необходимо поднимать часто или когда важно снизить физические усилия оператора.

Необходимо учитывать, что электрооборудование требует подходящего источника питания и содержит электрические компоненты, которые нуждаются в надлежащем осмотре и обслуживании.

Источник: Область применения оборудования определена в соответствии с ASME HST-2-2023 для ручных цепных талей, ASME HST-3-2022 для рычажных талей и ASME B30.16 для подвесных, подъёмных и стационарных талей.

Проще говоря, если требуется периодический ручной вертикальный подъём, подойдёт ручная таль. Если требуется перемещение или натяжение — стоит рассмотреть рычажную таль. Если требуется частый механизированный подъём — более целесообразна электрическая таль.

Нет необходимости усложнять оборудование сверх требований поставленной задачи.

Как выбрать подходящую ручную таль грузоподъёмностью 5 тонн?

Когда клиент обращается к нам с запросом на ручную таль грузоподъёмностью 5 тонн, мы рекомендуем перед окончательным выбором рассмотреть ряд основных вопросов.

1. Какова фактическая масса груза?

Первый вопрос всегда одинаков: какова фактическая масса груза?

Не ориентируйтесь на внешний вид. Крупный на вид узел машины может оказаться легче, чем ожидается, тогда как компактная металлическая сборка может быть удивительно тяжёлой.

Если доступны достоверные данные о грузе, используйте их. Номинальная грузоподъёмность тали ни в коем случае не должна рассматриваться как приблизительная рекомендация.

2. Подходит ли несущая конструкция?

Верхняя часть тали должна крепиться к подходящей опоре. В зависимости от применения это может быть балка, каретка, крюк, рама или иная специально спроектированная подвесная конструкция.

Мы особо подчёркиваем этот момент, поскольку таль является лишь одним из элементов грузоподъёмной системы.

Стандарт ASME B30.16 охватывает монтаж, осмотр, подготовку операторов и эксплуатацию, техническое обслуживание, а также замену и обслуживание сварной грузовой цепи.

3. Свободно ли подвешен груз?

Заранее продумайте, как поведёт себя груз после отрыва от земли.

Обычная ручная цепная таль предназначена для надёжного вертикального подъёма свободно подвешенных грузов. Если груз направляется, зафиксирован, застрял или подтягивается в сторону, ситуация может существенно отличаться от обычного вертикального подъёма.

Стандарт ASME HST-2-2023 прямо определяет свою область применения как работу со свободно подвешенными, ненаправляемыми грузами и исключает случаи, когда груз не висит свободно на ручной цепной тали.

4. Как часто будет использоваться таль?

Этот вопрос часто упускают из виду.

Если таль используется эпизодически для технического обслуживания, вполне практичным может быть ручное управление. Если же рабочие поднимают тяжёлые грузы непрерывно в течение рабочего дня, более подходящий рабочий процесс может обеспечить электрическая таль.

Мы рекомендуем рассматривать весь рабочий цикл, а не ориентироваться только на закупочную цену.

5. Каковы условия эксплуатации?

Продумайте, где будет использоваться оборудование.

• Цех внутри помещения

• Производственная зона завода

• Склад

• Открытая строительная площадка

• Зона технического обслуживания

• Другие специализированные рабочие среды

На выбор оборудования и требования к его обслуживанию могут влиять пыль, влажность, температура, доступное пространство, условия доступа и другие особенности объекта.

6. Какие грузозахватные приспособления необходимы?

Груз не всегда соединяется с крюком напрямую. В систему могут входить стропы, скобы, грузозахватные зажимы, крюки, балки и другие вспомогательные приспособления.

Каждый компонент должен соответствовать поднимаемому грузу и условиям применения.

Мы не рекомендуем оценивать только грузоподъёмность тали, игнорируя вспомогательные приспособления. Подъёмная система практична лишь настолько, насколько практичен её самый слабый неподходящий элемент.

Наш чек-лист выбора тали на 5 тонн

Источник: Критерии выбора основаны на структуре предполагаемого применения стандартов ASME HST-2-2023 и ASME B30.16. При выборе оборудования также следует руководствоваться инструкциями производителя и применимыми местными требованиями по охране труда.

Наши практические советы по эксплуатации и техническому обслуживанию

Подъёмное устройство может работать исправно только при правильной эксплуатации и надлежащем обслуживании. По нашему опыту, хорошие ежедневные привычки зачастую полезнее сложных процедур, которые никто не соблюдает.

Перед началом использования тали

• Убедитесь в фактической массе груза.

• Проверьте номинальную грузоподъёмность тали.

• Осмотрите грузовую цепь на предмет видимых повреждений или аномального износа.

• Check hooks and visible components.

• Check the suspension point.

• Make sure the lifting accessories are correctly connected.

• Make sure the lifting path is clear.

• Keep unauthorized personnel away from the lifting area.

ASME B30.16 identifies visual and audible examination as part of hoist inspection and includes specific inspection considerations for hand-chain-operated hoists. It also organizes inspection frequency according to service conditions.

Start Slowly

When lifting a heavy load, we recommend taking up the slack gradually before making the main lift.

This gives the operator an opportunity to see whether the load is balanced and whether the lifting connection is behaving as expected.

If the load immediately tilts or shifts, stop and correct the arrangement.

Avoid Side Pulling

One of the most useful habits is keeping the lifting line properly aligned.

If the hoist is positioned far away from the load and the operator tries to pull the load sideways, the forces acting on the equipment can change significantly.

For a normal vertical lifting application, positioning the hoist above the load is the better starting point.

Do Not Shock Load

Не используйте резкие и агрессивные движения, чтобы сдвинуть застрявший или тяжёлый груз.

Если груз не движется нормально, остановитесь и выясните причину. Проблема может быть вызвана тем, что груз зацепился за другой предмет, неподходящим углом подъёма, неправильным креплением или иной причиной, которую нельзя решить простым более сильным натяжением.

Осмотр грузовой цепи

Грузовая цепь заслуживает особого внимания, поскольку она непосредственно участвует в подъёме груза.

Стандарт ASME B30.16 содержит рекомендации по визуальному осмотру грузовой цепи на предмет повреждений: задиров, зарубок, коррозии, деформированных звеньев и других дефектов, которые могут создать опасность.

Если цепь выглядит ненормально, не продолжайте работу в надежде, что проблема исчезнет сама собой.

Ведите журнал технического обслуживания

Для промышленного оборудования мы рекомендуем вести базовый журнал осмотров и технического обслуживания. Это поможет команде техобслуживания выявлять повторяющиеся проблемы и выработать единый порядок проведения осмотров.

Стандарт ASME B30.16 содержит специальные разделы, посвящённые осмотру и испытаниям, обучению операторов и эксплуатации, а также обучению и проведению технического обслуживания.

Пять привычек, которые мы рекомендуем

1. Знайте вес груза. Не угадывайте вес, если доступны достоверные данные.

2. Проверьте опорную конструкцию. Подвесная конструкция имеет не меньшее значение, чем сама таль.

3. Поднимайте груз строго вертикально. Обеспечьте правильное совмещение груза и тали в соответствии с назначением применения.

4. Проводите регулярные осмотры. Обращайте внимание на видимые повреждения, аномальный износ и нехарактерную работу оборудования.

5. Останавливайте работу при неисправности. Не пытайтесь решить проблему с оборудованием, прикладывая большее усилие.

Часто задаваемые вопросы

1. Для чего используется ручная таль серии HSZ-D 5T?

Ручная таль серии HSZ-D 5T Series Chain Block предназначена для ручного подъёма грузов в пределах номинальной грузоподъёмности. Она может применяться при обслуживании предприятий, монтаже в цехах, ремонте складов, строительных подъёмных работах и ремонте оборудования — при условии правильной схемы подъёма.

2. Может ли ручная таль HSZ-D 5T поднимать 5 тонн?

Обозначение «5T» указывает на номинальную грузоподъёмность 5 тонн. Однако вся подъёмная система в целом также должна соответствовать грузу. Перед подъёмом необходимо учитывать несущую конструкцию, грузозахватные приспособления, соединения и условия работы.

3. Требуется ли для ручной тали серии HSZ-D 5T электричество?

Электродвигатель для нормальной ручной работы не требуется. Оператор использует ручную цепь для привода механизма подъёма. Это делает таль особенно полезной в местах, где отсутствует электропитание или предпочтителен ручной подъём.

4. Можно ли использовать ручную таль грузоподъёмностью 5 тонн для подъёма людей?

Нет. Стандартную ручную таль для грузов не следует рассматривать как оборудование для подъёма людей. Стандарт ASME HST-2-2023 прямо исключает из своей сферы применения тали, используемые для подъёма или удержания людей.

5. Что выбрать: цепную таль на 5 тонн или электрическую таль?

Отталкивайтесь от реальной задачи. Если вам нужен периодический вертикальный подъём вручную и электропитание необязательно, ручная цепная таль может подойти. Если подъём выполняется часто и удобнее использовать привод, стоит рассмотреть электрическую таль.

Перед окончательным выбором рекомендуем сравнить частоту подъёмов, доступные источники питания, условия эксплуатации, характеристики груза и требуемую скорость работы.

Наш итоговый совет

Когда мы обсуждаем с клиентами серию HSZ-D 5T Series Chain Block, мы стараемся не усложнять выбор. Мы исходим из реальной задачи.

Какова масса груза? Где будет подвешена таль? Свободно ли подвешен груз? Как часто планируется подъём? Какие аксессуары требуются? Практично ли ручное управление?

Эти простые вопросы обычно говорят нам гораздо больше, чем одно лишь название продукта.

Наш завод выпускает грузоподъёмное оборудование с 1976 года. Мы сформировали ассортимент, исходя из практических потребностей в перемещении грузов, включая серию ручных талей Jinlong, рычажные тали, электрические тали, монорельсовые тележки, ручные гидравлические тележки, складные тележки, бортовое подъёмное оборудование для грузовиков, электрические лебёдки, тяговые лебёдки с тросом, грузоподъёмные цепи, стропы, подъёмные захваты и другую продукцию.

Для подходящих работ по вертикальному подъёму ручная таль грузоподъёмностью 5 тонн может стать полезным решением, когда электрическое питание не требуется, а контролируемое ручное управление соответствует задаче.

Но мы всегда возвращаемся к одному и тому же принципу: выбирайте полную подъёмную систему, а не только таль.

Проверяйте груз. Проверяйте опору. Проверяйте цепь и крюки. Проверяйте аксессуары. Держите зону подъёма под контролем. Соблюдайте инструкции производителя и применимые требования безопасности.

Именно так мы, как производитель, подходим к подъёмному оборудованию, и такой же подход мы рекомендуем клиентам, которые ищут практичные и надёжные решения для перемещения грузов.
