Ручная таль HSZ-E 2T серии: практическое руководство по ручному подъёму грузов до 2 тонн

Вам необходимо поднять деталь оборудования, единицу техники или промышленный груз весом до 2 тонн, но при этом вы не хотите использовать электрическую таль? Во многих цехах и при проведении ремонтных работ ручная цепная таль станет простым и практичным решением.

Являясь производителем подъёмного оборудования, мы уже много лет занимаемся производством и поставкой грузоподъёмной техники. Наш завод был основан в 1976 году, и ручные цепные тали — одна из наших основных групп продукции. В этом руководстве я расскажу, как мы используем ручную таль HSZ-E 2T серии , где она применяется, как её выбрать и что рекомендуется проверять перед каждым подъёмом.

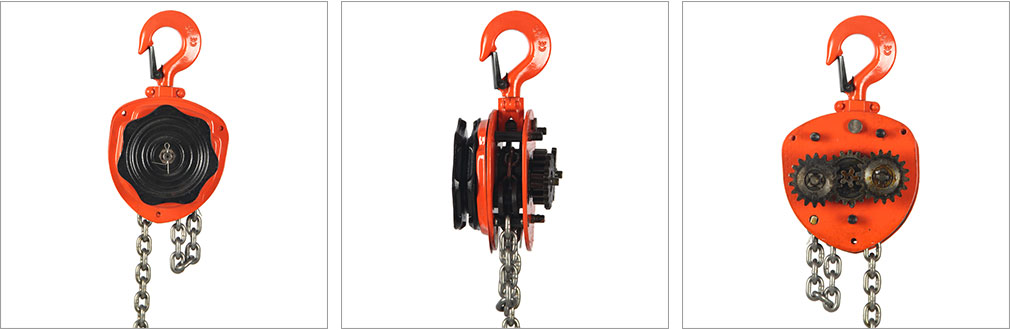

1. Что представляет собой ручная таль HSZ-E 2T серии?

Ручная таль HSZ-E 2T серии — это подъёмный механизм с ручным приводом, рассчитанный на работу с допустимыми грузами массой до 2 тонн. Вместо электродвигателя оператор тянет за ручную цепь, обеспечивая подъёмное движение.

Мы рассматриваем этот тип ручной тали как практичное решение для заказчиков, которым необходим контролируемый вертикальный подъём грузов без обязательного использования приводного оборудования. Таль может применяться в мастерских, на производствах, складах, участках технического обслуживания строительных объектов, монтажных площадках и других подходящих промышленных условиях.

Принцип работы прост: закрепите таль на подходящей несущей опоре, надёжно зафиксируйте груз и перемещайте тяговую цепь для контролируемого подъёма или опускания груза.

ASME HST-2 устанавливает требования к эксплуатационным характеристикам ручных цепных талей с тяговой цепью, предназначенных для вертикального подъёма свободно подвешенных неуправляемых грузов. ASME B30.16 также регламентирует конструкцию, монтаж, эксплуатацию, освидетельствование, испытания и техническое обслуживание талей, подпадающих под данный стандарт.

Почему мы по-прежнему используем ручные цепные тали?

• Для штатной работы в ручном режиме электродвигатель не требуется.

• Незаменимы там, где электропитание отсутствует или его использование затруднено.

• Подходят для выполнения множества периодических подъёмных и ремонтных работ.

• Оператор может самостоятельно управлять процессом подъёма вручную.

• Могут дополнять другое подъёмно-транспортное оборудование.

Разумеется, ручное управление не означает, что оборудованием можно пользоваться без надлежащего планирования. Груз, опорная конструкция, направление подъёма, способ крепления и рабочая среда — всё это должно соответствовать условиям эксплуатации.

2. Где можно использовать ручную таль серии HSZ-E 2T?

Когда клиенты спрашивают нас, где можно применять ручную таль грузоподъёмностью 2 тонны, мы обычно исходим из реальных условий работы. Одно и то же подъёмное оборудование может использоваться для совершенно разных задач в зависимости от рабочей площадки.

Техническое обслуживание оборудования в мастерской

Представьте, что на предприятии требуется ремонт какого-либо станка. Тяжёлый узел необходимо поднять и отвести от станка, чтобы специалист мог его осмотреть.

В такой ситуации ручная таль серии HSZ-E 2T обеспечивает управляемый ручной подъём при условии, что масса груза соответствует паспортным данным и имеется надлежащая точка крепления.

Оператору не требуется перемещать груз быстро. Напротив, груз можно поднимать плавно, в то время как другой специалист контролирует его положение.

Монтаж оборудования

Монтажные работы нередко требуют точного позиционирования. Узел оборудования может потребоваться приподнять на небольшую высоту, удержать в нужном положении и совместить с другим узлом.

Ручная таль может быть полезна в этом случае, поскольку оператор может управлять подъёмом поэтапно. Это особенно удобно при выполнении периодических монтажных работ.

Перемещение материалов на производстве

На промышленных предприятиях часто возникают разные задачи по перемещению грузов. Гидравлические тележки перемещают грузы по полу, а тали — подвешенные грузы.

Поэтому ручная таль грузоподъёмностью 2 тонны может использоваться наряду с другим подъёмно-транспортным оборудованием, а не вместо него.

Строительные и ремонтные площадки

На некоторых строительных или ремонтных объектах может отсутствовать удобный доступ к электросети. В таких ситуациях для соответствующих подъёмных работ можно рассмотреть ручную таль.

При этом мы всегда уделяем особое внимание несущей конструкции. Таль может иметь правильную номинальную грузоподъёмность, однако балка, точка подвеса, тележка или другая опора также должны соответствовать полной подъёмной системе.

3. Как работает ручная таль грузоподъёмностью 2 тонны?

Принцип работы прост. Оператор тянет за ручную цепь, которая приводит в действие внутренний подъёмный механизм. За счёт механического преимущества оператор может поднимать груз, значительно превышающий усилие, прикладываемое непосредственно рукой.

Для обычной задачи подъёма мы рекомендуем простой рабочий процесс:

• Перед использованием осмотрите таль.

• Убедитесь в фактической массе груза.

• Проверьте несущую конструкцию.

• Правильно закрепите груз.

• Убедитесь, что груз надлежащим образом сбалансирован.

• Поднимайте груз медленно.

• Не допускайте людей к подвешенному грузу.

• Опускайте груз контролируемо.

Хотим особо подчеркнуть, что стандартную ручную таль не следует автоматически рассматривать как универсальное тяговое устройство. Стандарт ASME B30.16 описывает область её применения для вертикального подъёма и опускания свободно подвешенных, не направляемых грузов и оборудования. Специальные применения, такие как невертикальный подъём, направляемые грузы и подъём людей, выходят за рамки данной общей области применения.

Для другого типа работ мы рекомендуем выбирать оборудование, спроектированное именно для этой цели, а не изменять метод подъёма самостоятельно.

4. Ручная таль vs. рычажная таль vs. электрическая таль

Один из самых частых вопросов, которые мы получаем: «Какую таль приобрести — ручную, рычажную или электрическую?» Мой ответ всегда один: сначала скажите, что вам нужно поднимать и как часто.

Источник: общее сравнение областей применения составлено на основе ASME HST-2 и ASME B30.16. Фактический выбор должен соответствовать инструкциям производителя и действующим требованиям к рабочему месту.

Ручная таль или рычажная таль?

Обе модели приводятся в действие вручную, но это не просто два названия одного и того же изделия.

Таль с ручной цепью, как правило, применяется для вертикального подъёма свободно подвешенных грузов. Рычажная таль обычно используется для подъёма, тяги и натяжения в пределах номинальных параметров и согласно инструкциям производителя.

Поэтому, если основная задача — вертикальный подъём, мы в первую очередь рассмотрим ручную таль. Если же требуется тяга или натяжение, более подходящим вариантом может быть рычажная таль.

Ручная таль или электрическая таль?

Здесь главное различие — в источнике питания и режиме работы.

Источник: Общее сравнение условий эксплуатации на основе областей применения стандартов ASME HST-2 и ASME B30.16. Данная таблица не является рейтингом производительности.

5. Как выбрать подходящую ручную таль?

Помогая клиенту подобрать ручную таль, мы оцениваем не только цифру "2T". Мы рассматриваем задачу подъёма в целом.

1. Уточните массу груза

Прежде всего, определите фактическую массу груза. Ручная таль серии HSZ-E 2T предназначена для работы с грузами в пределах номинальной грузоподъёмности 2 тонны.

Никогда не следует рассматривать номинальную грузоподъёмность как величину, которую можно кратковременно превышать. Грузоподъёмность — это эксплуатационный предел.

2. Проверьте несущую конструкцию

Балка, крюк, тележка, точка подвеса или другая опора должны соответствовать всей схеме подъёма.

Это один из самых часто упускаемых моментов. Правильно подобранная таль не сделает непригодную несущую конструкцию безопасной.

3. Проверьте направление подъёма

Уточните, будет ли груз подниматься вертикально или перемещаться в горизонтальной плоскости.

Для стандартной ручной тали с цепным приводом мы ориентируемся на вертикальные подъёмные операции со свободно подвешенным грузом. Если фактические условия работы отличаются, рекомендуем рассмотреть другой тип подъёмного оборудования.

4. Учитывайте частоту использования

Между периодическим подъёмом груза при техническом обслуживании и непрерывными подъёмными операциями в течение производственной смены существует большая разница.

При эпизодическом подъёме допускается ручное управление. При частом подъёме также следует учитывать нагрузку на оператора и требуемую скорость работы.

5. Оцените рабочее место

• Доступна ли точка подвеса?

• Свободен ли путь перемещения груза?

• Может ли оператор занять безопасное положение?

• Сбалансирован ли груз надлежащим образом?

• Имеются ли поблизости оборудование или препятствия?

• Присутствуют ли пыль, влага, высокая температура или агрессивная среда?

ASME B30.16 содержит положения по монтажу, эксплуатации, осмотру, испытаниям и техническому обслуживанию, а область применения данного стандарта также разграничивает особые условия эксплуатации и специальные подъёмные операции.

Источник: рекомендации по выбору основаны на принципах применения, эксплуатации, осмотра и технического обслуживания, изложенных в стандартах ASME HST-2 и ASME B30.16.

6. Наши практические советы по эксплуатации и обслуживанию

По нашему опыту, безопасная работа с грузами часто сводится к простым привычкам. Перед каждым заданием мы рекомендуем уделить немного времени проверке оборудования и рабочей зоны.

Перед подъёмом

• Проверьте таль на наличие видимых повреждений.

• Осмотрите грузовую цепь и крюки.

• Убедитесь, что точка подвеса подходит для работы.

• Уточните вес груза.

• Убедитесь, что груз закреплён правильно.

• Уберите посторонних людей из зоны подъёма.

• Убедитесь, что траектория перемещения груза свободна.

Поднимайте груз плавно

Мы рекомендуем поднимать груз постепенно, в начале операции. Это позволяет оператору убедиться, что груз уравновешен, а строповка работает должным образом.

Если груз наклоняется, цепляется за другие предметы или ведёт себя неожиданно, остановите работу и выясните причину. Приложение большего усилия к ручной цепи не является решением неясной проблемы при подъёме.

Не превышайте допустимую нагрузку тали

Настоятельно не рекомендуется намеренно перегружать ручную таль для проверки её предельной грузоподъёмности.

Стандарт ASME HST-2 распространяется на ручные тали с цепным приводом и однозначно исключает из области применения повреждённые или неисправные тали, оборудование, эксплуатируемое с нарушениями или подвергавшееся неправильному использованию, несанкционированные модификации, а также тали, используемые для подъёма или удержания людей.

Не допускайте людей к подвешенным грузам

К подвешенному грузу всегда следует относиться с особой осторожностью. Работникам запрещается находиться под грузом, а также помещать руки и другие части тела в зоны, где неожиданное перемещение груза может привести к травме.

Регулярно проводите осмотр и техническое обслуживание

Периодичность осмотров должна определяться с учётом рекомендаций производителя, интенсивности эксплуатации, условий работы и применимых нормативных требований.

При ежедневных проверках рекомендуется уделять внимание состоянию грузовой цепи, крюков, видимому износу, посторонним звукам и нехарактерному сопротивлению при работе. Если таль функционирует ненадлежащим образом, прекратите её использование до проведения квалифицированной оценки неисправности.

Стандарт ASME B30.16 содержит специализированные положения, охватывающие вопросы осмотра и испытаний, обучения операторов и правил эксплуатации, а также обучения персонала и порядка технического обслуживания.

7. Часто задаваемые вопросы

1. Для чего используется ручная таль серии HSZ-E 2T?

The Ручная таль серии HSZ-E 2T предназначена для ручного подъёма грузов в пределах номинальной грузоподъёмности 2 тонны. Типичные области применения: ремонтные работы в цехах, монтаж оборудования, перемещение материалов на производстве, складские работы и строительное обслуживание.

2. Требуется ли для ручной тали серии HSZ-E 2T электричество?

Для обычной работы в ручном режиме электродвигатель не требуется. Оператор приводит механизм подъёма в действие с помощью грузовой цепи. Это особенно удобно там, где электропитание отсутствует или не нужно.

3. Можно ли поднимать этой ручной талью ровно 2 тонны?

Изделие рассчитано на нагрузки до номинальной грузоподъёмности 2 тонны, однако вся подъёмная схема в целом также должна соответствовать нагрузке. Перед использованием следует проверить несущую конструкцию, крепление груза, направление подъёма, условия рабочей среды и режим эксплуатации.

4. Можно ли использовать ручную таль для горизонтального перемещения?

Стандартную ручную таль не следует автоматически применять в качестве устройства для горизонтального тягового усилия. Стандарты ASME HST-2 и B30.16 определяют их основную область применения как вертикальный подъём свободно подвешенных, ненаправляемых грузов. Для тяговых или натяжных работ может подойти другое оборудование.

5. Что необходимо проверить перед использованием ручной тали?

Рекомендуется проверить саму таль, цепь, крюки, несущую конструкцию, крепление груза, номинальную грузоподъёмность, направление подъёма и рабочую зону. При наличии видимых повреждений или признаков ненормальной работы оборудование нельзя просто возвращать в эксплуатацию без надлежащей оценки его состояния.

8. Наши итоговые рекомендации

За многие годы работы в индустрии подъёмного оборудования мы убедились: выбор тали начинается с реальной задачи, а не только с названия изделия.

Ручная таль серии HSZ-E 2T — практичное решение для ручного подъёма грузов массой до 2 тонн. При соответствующих условиях эксплуатации и подходящей несущей конструкции она успешно применяется для множества задач в мастерских, на производстве, на складах, строительных площадках, при монтаже и техническом обслуживании.

Наш завод основан в 1976 году, производственная площадь составляет около 25 000 квадратных метров, на нём работают более 180 сотрудников. Ручные цепные тали — одна из основных групп нашей продукции, включающая серии HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT и HSZ-O.

Мы также производим рычажные тали, электрические тали, монорельсовые тележки, ручные гидравлические тележки, складные грузовые тележки, бортовое подъёмное оборудование для грузовиков, электрические лебёдки, тяговые лебёдки с тросом, электрические подъёмные машины, транспортные тележки для перемещения грузов, магнитные захваты, домкраты, грузоподъёмные цепи, стропы и грузоподъёмные захваты.

Для нас правильный выбор грузоподъёмного оборудования означает учёт полной картины: массы груза, направления подъёма, несущей конструкции, интенсивности эксплуатации, условий окружающей среды и фактических требований к перемещению грузов.

Если эти факторы соответствуют характеристикам оборудования, ручная таль может стать простым и полезным инструментом. Если же нет, мы считаем, что лучше выбрать другое подъёмное решение, чем навязывать неподходящий продукт для конкретной задачи.

Примечание: Эта статья содержит общую информацию о продуктах и их применении. Фактические грузоподъёмные операции должны выполняться в соответствии с инструкциями производителя, применимыми местными нормами и надлежащей оценкой безопасности на конкретном объекте.
