Ручная таль серии HSZ-E 3T: практическое руководство по ручному подъёму грузов массой 3 тонны

Когда необходимо поднять станок, отдельный узел или другой тяжёлый груз массой 3 тонны, действительно ли нужна электрическая таль? Во многих случаях на производстве и при проведении технического обслуживания ответ — нет. Грамотно спроектированная ручная таль может стать простым и практичным решением.

Будучи производителем подъёмного оборудования, мы работаем с ручными талями на протяжении многих лет. Ручная таль серии HSZ-E 3T разработана для пользователей, которым необходим управляемый ручной подъём без использования электроэнергии. В данном руководстве я расскажу о принципе её работы, основных областях применения, сравнении с другим подъёмным оборудованием, а также о том, что рекомендуется проверять до и в процессе эксплуатации.

1. Что такое ручная таль серии HSZ-E 3T?

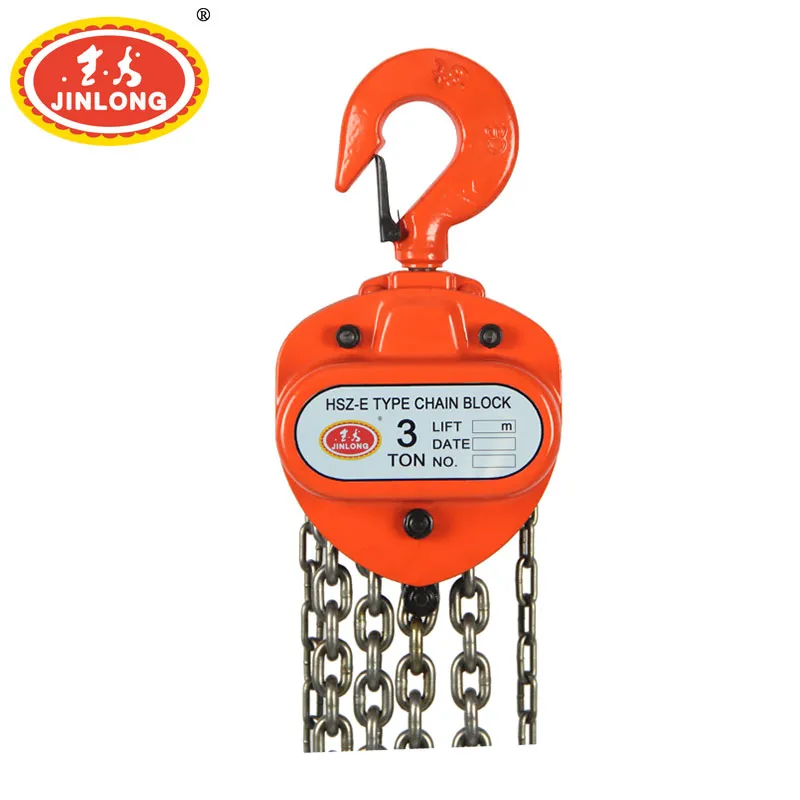

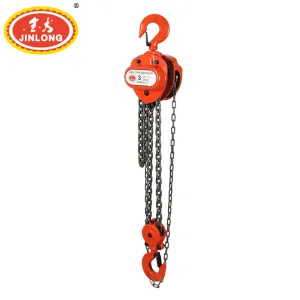

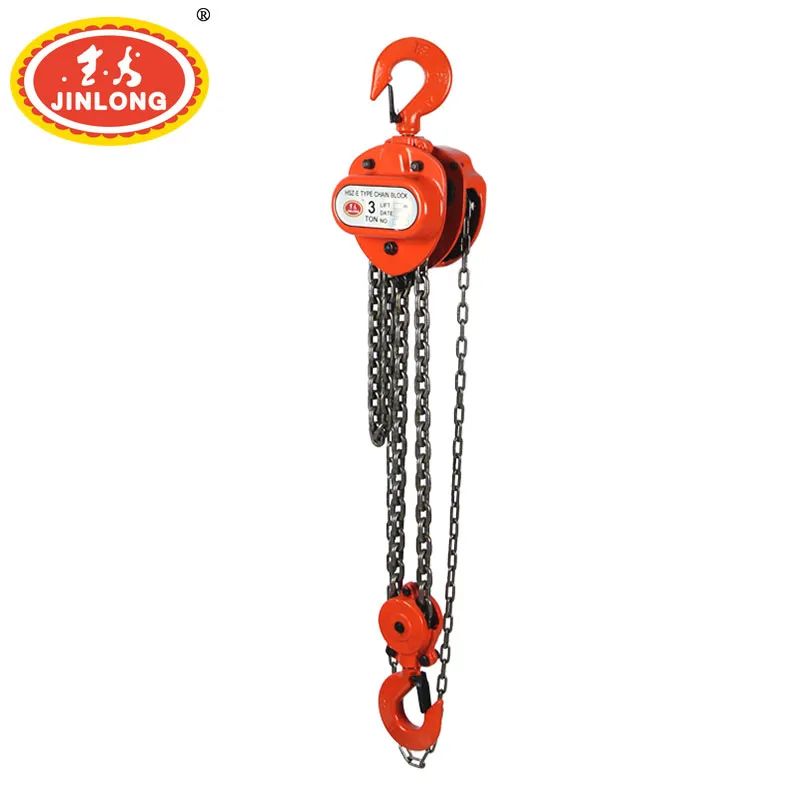

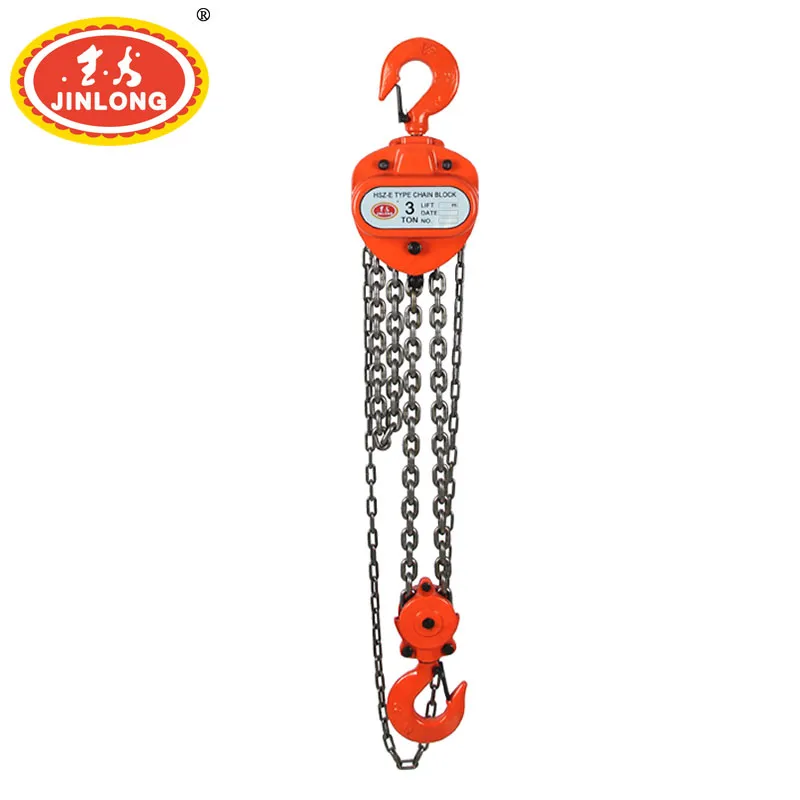

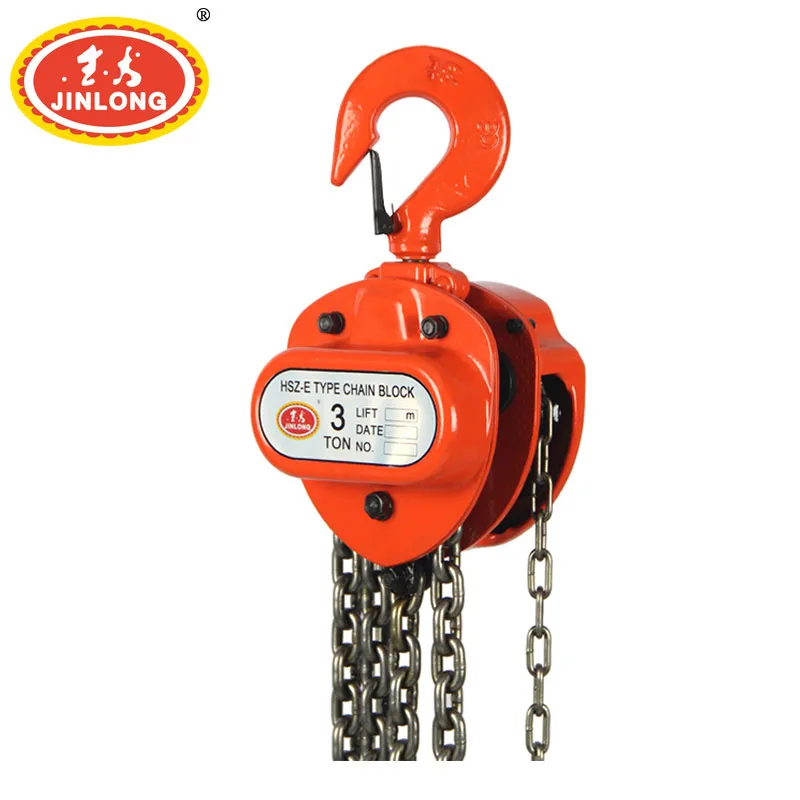

HSZ-E 3T Series Chain Block — это ручное подъёмное устройство, предназначенное для работы с грузами массой до 3 тонн. Вместо электродвигателя оператор тянет за ручную цепь, чтобы поднимать или опускать подвешенный груз.

Для нас одним из главных преимуществ ручной тали является её простая конструкция. Отсутствует электродвигатель или силовой кабель, которые необходимо обслуживать. Это может быть полезно при подъёме оборудования в местах, где электропитание недоступно или где предпочтительно простое ручное решение.

Наша серия HSZ-E является частью более широкого ассортимента ручного подъёмного оборудования. Мы выпускаем различные типы ручных талей, потому что условия работы везде разные. Правильный выбор зависит от нагрузки, схемы подъёма, рабочей среды и частоты использования оборудования.

ASME HST-2 — это прежде всего стандарт эксплуатационных характеристик для ручных талей с тяговой цепью, тогда как ASME B30.16 охватывает конструкцию, монтаж, эксплуатацию, осмотр, испытания и техническое обслуживание соответствующих подвесных и стационарных талей.

2. Где можно использовать ручную таль грузоподъёмностью 3 тонны?

В реальных условиях эксплуатации мы часто видим, что ручные тали применяются для работ, не требующих быстрого подъёма. Оператор нуждается в контролируемом перемещении, а не в максимальной скорости.

Распространённые области применения:

• Техническое обслуживание в цеху: подъём электродвигателей, компонентов машин и другого подходящего оборудования при ремонте.

• Монтаж в мастерской: позиционирования механизмов перед окончательным монтажом.

• Складские работы: подъём тяжёлых компонентов при наличии стационарной подъёмной системы.

• Строительные работы: участие в подъёме материалов при условии правильно организованной подъёмной схемы.

• Ремонт оборудования: подъём компонентов при осмотре или техническом обслуживании.

• Перемещение оборудования: помощь рабочим в аккуратном и плавном позиционировании тяжёлых узлов.

Например, представьте, что ремонтной бригаде необходимо снять тяжёлый электродвигатель с машины. Использование электрической тали может быть избыточным, если работа выполняется эпизодически и в рабочей зоне уже имеется подходящая верхняя точка крепления. Ручная таль обеспечит управляемый подъём груза, пока бригада выполняет его позиционирование.

Безусловно, несущая конструкция, подъёмные принадлежности и вся подъёмная схема в комплексе также должны соответствовать планируемой нагрузке. Таль грузоподъёмностью 3 тонны автоматически не означает, что каждая балка, каретка, крюк или строп в системе рассчитаны на 3 тонны.

3. Как работает ручная таль?

Принцип работы достаточно прост для понимания. Когда оператор тянет за тяговую цепь, внутренний подъёмный механизм передаёт мускульное усилие на грузовую цепь. Грузовая цепь проходит через подъёмный механизм, поднимая или опуская подвешенный груз.

Механическое преимущество позволяет человеку управлять значительно более тяжёлым грузом, чем тот, который можно поднять вручную. Оператор также может выполнять плавные регулировки, что особенно удобно при позиционировании оборудования или компонентов.

Источник: Общие принципы работы соответствуют области применения стандарта ASME HST-2 для ручных цепных талей с тяговой цепью.

4. Ручная таль, рычажная таль или электрическая таль

Покупатели иногда спрашивают, какое грузоподъёмное устройство им стоит приобрести. Мой ответ всегда один и тот же: прежде всего определите конкретную задачу. Разные тали решают разные задачи.

Источник: ASME HST-2 распространяется на ручные цепные тали с ручным приводом; ASME HST-3 — на рычажные тали и их применение для подъёма, перемещения и натяжения; ASME HST-1 — на электрические цепные тали.

По моему опыту, HSZ-E 3T серия — цепная таль является наиболее оптимальным решением, когда задача требует ручного вертикального подъёма, а частота подъёмных операций не оправдывает применение электроприводного оборудования. Если работа связана с регулярным производственным подъёмом, более удобным вариантом может стать электрическая таль. Если же ключевой задачей является перемещение или натяжение, предпочтительнее использовать рычажную таль.

5. Как выбрать подходящую цепную таль?

Выбор цепной тали — это не просто оценка тоннажа на этикетке изделия. Перед размещением заказа рекомендую проверить несколько ключевых параметров.

1. Проверьте рабочую нагрузку

Начните с определения фактической массы груза. Никогда не подбирайте подъёмное оборудование только на глаз. Номинальная грузоподъёмность тали не означает разрешения превышать допустимые пределы других элементов подъёмной системы.

2. Проверьте схему подъёма

Оцените, как будет закреплена таль. Несущая конструкция и точки крепления должны соответствовать планируемой подъёмной операции.

3. Уточните направление подъёма

Стандартная ручная цепная таль предназначена для вертикального подъёма свободно подвешенных грузов. Специальные области применения, такие как подъём людей или ряд невертикальных операций, требуют иного оборудования и не могут считаться автоматически допустимыми для стандартной цепной тали. Стандарт ASME B30.16 чётко разграничивает такие специальные применения и общую область применения.

4. Учитывайте интенсивность работы

Если тяжёлый компонент поднимается один-два раза за время технического обслуживания, ручное оборудование может быть вполне практичным. При непрерывном подъёме грузов в течение всего рабочего дня лучше подойдёт электрическое оборудование, соответствующее производственному ритму.

5. Учитывайте условия эксплуатации

Пыль, влага, ограниченное рабочее пространство, условия эксплуатации на открытом воздухе и доступ к электросети — всё это может влиять на выбор оборудования. Сообщите поставщику, как и где вы планируете использовать таль, а не указывайте только требуемую грузоподъёмность.

6. Практические рекомендации по эксплуатации и техническому обслуживанию

Даже надёжное грузоподъёмное устройство требует правильной эксплуатации. По нашему опыту, многих проблем можно избежать, если обращать внимание на простые детали.

• Перед использованием осмотрите таль и убедитесь в отсутствии явных повреждений или отклонений от нормы.

• Проверяйте крюки, цепи и другие несущие элементы в соответствии с действующими требованиями к осмотру.

• Перед подъёмом убедитесь, что груз надёжно закреплён.

• Обеспечьте максимально стабильное и контролируемое перемещение груза.

• Не находитесь под подвешенным грузом.

• Не используйте таль для подъёма или удержания людей.

• Не вносите изменения в конструкцию тали без соответствующего разрешения и технической оценки.

• Соблюдайте инструкции производителя по проверке, смазке и техническому обслуживанию.

Стандарт ASME B30.16 содержит специальные разделы, посвящённые осмотру и испытаниям, обучению операторов и эксплуатации, а также техническому обслуживанию. В него также включены требования к замене и обслуживанию сварных и роликовых цепей.

One practical habit I strongly recommend is keeping a simple inspection record. Even a basic record of inspection dates, identified problems, repairs, and maintenance work can help a workshop manage its lifting equipment more carefully.

7. Frequently Asked Questions

Q1: What is the capacity of the HSZ-E 3T Series Chain Block?

The HSZ-E 3T Series Chain Block is designed for loads up to 3 tons. The actual lifting operation must also consider the complete lifting system, including the supporting structure and accessories.

Q2: Does the HSZ-E 3T Series Chain Block need electricity?

No. It is a manually operated chain block, so it does not require an electrical power supply for normal manual lifting operation.

Q3: Where can I use a 3-ton manual chain block?

Common applications include workshops, factories, warehouses, equipment installation, maintenance areas, and suitable construction lifting tasks.

Q4: Is a manual chain block better than an electric hoist?

They are designed for different working conditions. A manual chain block can be practical for occasional and controlled lifting, while an electric hoist can be more suitable for frequent lifting where powered operation improves productivity.

Q5: Можно ли использовать ручную таль для подъёма людей?

Нет. Стандартная ручная таль для грузоподъёмных работ не должна считаться пригодной для подъёма людей. Стандарт ASME B30.16 прямо исключает подъём персонала из своей общей области применения.

8. Наши итоговые рекомендации

Когда мы производим и рекомендуем подъёмное оборудование, мы всегда отталкиваемся от реальной задачи, а не только от названия изделия. Ручная таль серии HSZ-E 3T — практичный выбор для соответствующих задач ручного подъёма грузов массой 3 тонны, где важны управляемая работа и независимость от электропитания.

Для нас главное — правильно подобрать оборудование под задачу. Прежде чем принять окончательное решение, оцените массу груза, несущую конструкцию, направление подъёма, частоту работы, условия эксплуатации и необходимые принадлежности.

Если вы ищете ручную таль грузоподъёмностью 3 тонны для подъёма в цехе, монтажа оборудования, технического обслуживания или перемещения грузов, серия HSZ-E предлагает простое и надёжное решение, которое стоит рассмотреть. Мы также готовы помочь клиентам сравнить различные модели ручных талей с учётом их фактических требований к подъёму.
