HSZ-E 5T Серия ручная таль: практическое руководство по ручному подъёму грузов массой 5 тонн

Когда необходимо поднять станок или тяжёлую деталь массой 5 тонн, обязательно ли использовать электрическую таль? Не обязательно. Для многих задач по техническому обслуживанию, монтажу и работе в цехе ручная таль способна обеспечить управляемое перемещение груза, которое действительно требуется.

Будучи производителем подъёмного оборудования, мы понимаем, что выбор тали должен основываться на реальных условиях эксплуатации, а не только на цифре в названии изделия. HSZ-E 5T Серия ручная таль разработана для ручного подъёма грузов массой до 5 тонн в подходящих условиях. В данном руководстве я расскажу, как мы её применяем, где она раскрывает свои преимущества, чем она отличается от других талей и что мы рекомендуем проверять перед началом работы.

1. Что такое HSZ-E 5T Серия ручная таль?

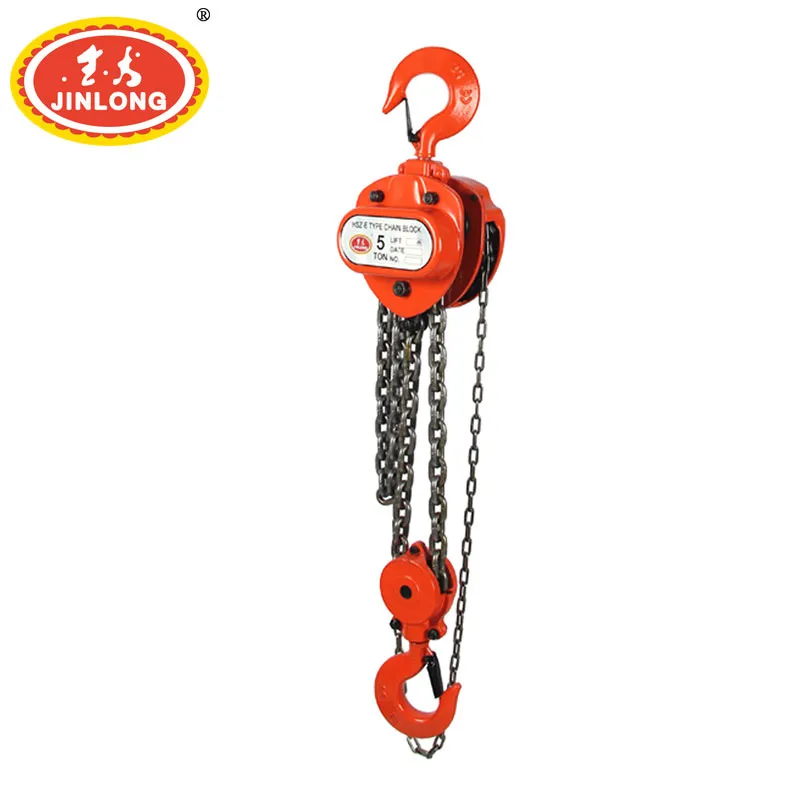

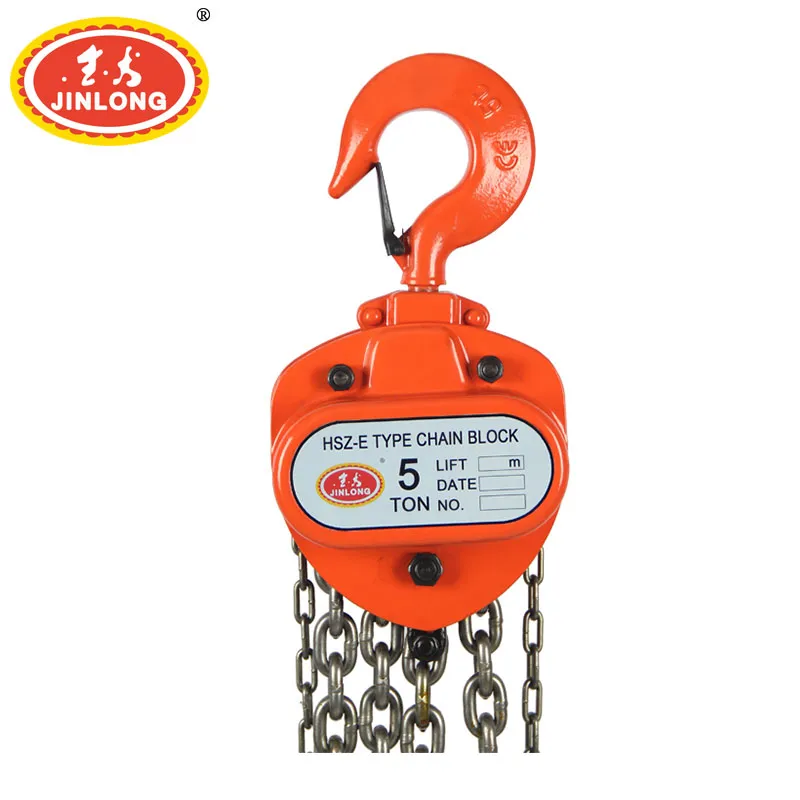

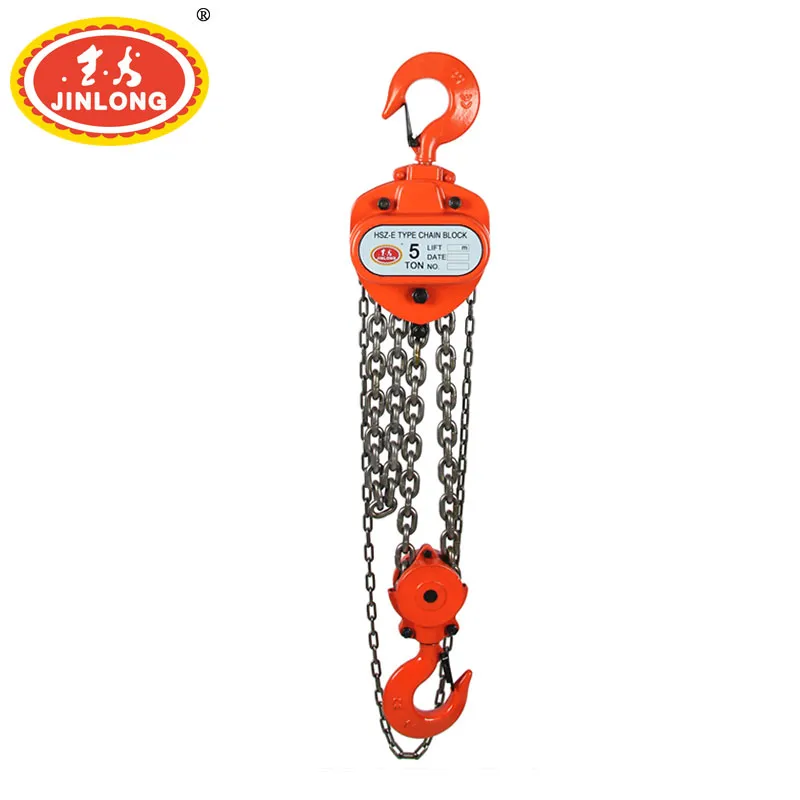

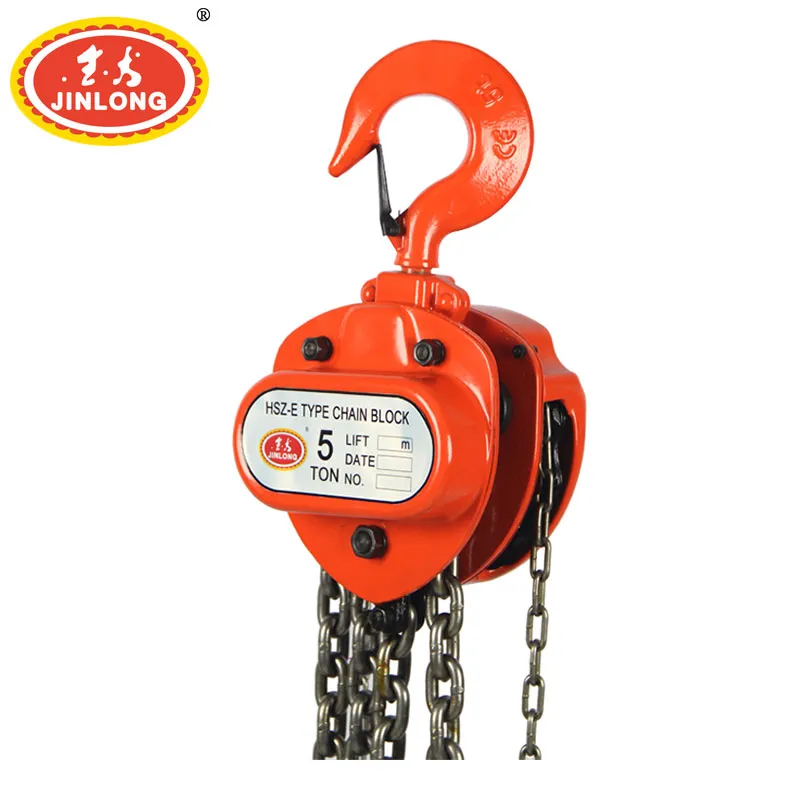

HSZ-E 5T Серия ручная таль — это ручное подъёмное устройство, предназначенное для перемещения грузов массой до 5 тонн в подходящих условиях подъёма. Вместо электродвигателя оператор управляет подъёмным механизмом с помощью ручной цепи.

Для нас важнейшее практическое преимущество простое: устройство не требует электропитания для обычного ручного режима работы. Это особенно удобно в мастерских, на строительных площадках, в зонах технического обслуживания и в других местах, где доступ к электросети затруднён.

Ручная таль также незаменима, когда оператору необходимо обеспечить плавное перемещение груза. К примеру, при установке тяжёлого оборудования на фундамент слишком быстрое перемещение существенно усложняет работу. Контролируемый ручной подъём позволяет оператору поэтапно проверять положение груза по ходу выполнения операции.

ASME HST-2 распространяется непосредственно на ручные тали с цепным приводом, тогда как стандарт ASME B30.16 охватывает вопросы конструирования, монтажа, эксплуатации, освидетельствования, испытаний и технического обслуживания соответствующих подвесных, монорельсовых и стационарных талей.

2. Где применяется таль грузоподъёмностью 5 тонн?

По нашему опыту, ручная такая грузоподъёмностью 5 тонн наиболее востребована в тех случаях, когда тяжёлый груз необходимо аккуратно поднять или точно позиционировать, а не перемещать непрерывно на высокой скорости.

К типовым областям применения относятся:

• Техническое обслуживание на предприятии: подъём электродвигателей, деталей оборудования, редукторов и других компонентов при проведении ремонтных работ.

• Монтаж оборудования:позиционирование тяжёлого оборудования перед окончательным монтажом.

• Цеховое подъёмное оборудование: перемещение крупногабаритных компонентов при наличии подходящей верхнеевой точки крепления.

• Строительные работы: подъём соответствующих материалов в рамках надлежащим образом спланированной схемы подъёма.

• Обслуживание складов: подъём тяжёлого оборудования или компонентов при ремонте и замене.

• Техническое обслуживание машин: подъём компонентов для осмотра или работы с ними специалистами-техниками.

Вот простой пример. Допустим, заводу необходимо заменить крупный электродвигатель. У ремонтной бригады есть подходящая точка подъёма над станком, но эта операция выполняется лишь изредка. В такой ситуации ручная таль может стать практичной альтернативой установке электрической подъёмной системы исключительно ради периодических работ.

Однако сама таль — лишь часть подъёмной системы. Несущая балка, крюки, стропы, скобы, каретка и другие компоненты также должны соответствовать планируемой нагрузке и условиям эксплуатации.

3. Как работает ручная таль?

Принцип работы ручной тали достаточно прост. Когда оператор тянет за тяговую цепь, внутренний механизм передаёт входное усилие на грузовую цепь. Грузовая цепь перемещается через подъёмный механизм, что позволяет поднимать или опускать подвешенный груз контролируемым образом.

Механическое преимущество конструкции означает, что оператору не нужно поднимать полный вес груза вручную. Механизм позволяет управлять значительно более тяжёлым грузом за счёт мускульного усилия.

Источник:Стандарт ASME HST-2 устанавливает требования к рабочим характеристикам ручных цепных талей с ручным приводом, а ASME B30.16 регламентирует правила эксплуатации и соответствующие требования безопасности для применимых типов талей.

4. Ручная таль vs. рычажная таль vs. электрическая таль

Клиенты часто спрашивают нас, стоит ли им выбирать ручную таль, рычажную таль или электрическую таль. Я не думаю, что существует один ответ, подходящий для любого рабочего места. Правильный выбор зависит от того, что именно вам нужно сделать.

Источник: ASME HST-2 распространяется на ручные тали с цепным приводом; ASME B30.21 охватывает рычажные тали, используемые для подъёма, перемещения и натяжения; ASME HST-1 охватывает электрические цепные тали.

Для ручной тали серии HSZ-E 5T я в первую очередь рассмотрел бы, связана ли работа преимущественно с вертикальным подъёмом вручную. Если оборудование будет использоваться многократно в течение всей производственной смены, таль с электроприводом может обеспечить иной режим работы. Если основная задача связана с перемещением или натяжением, более подходящей может оказаться рычажная таль.

Краткое руководство по выбору

Источник: Функции оборудования и различия в применении основаны на областях действия стандартов ASME HST-1, HST-2 и B30.21. Фактический выбор оборудования должен основываться на полной картине подъёмной задачи и рекомендациях производителя.

5. Как выбрать подходящую ручную таль?

Когда клиенты обращаются к нам по поводу ручной тали серии HSZ-E 5T, мы рекомендуем обращать внимание не только на грузоподъёмность 5 тонн. Грамотный выбор начинается с анализа полных условий эксплуатации.

1. Уточните фактическую нагрузку

Прежде всего определите реальный вес груза. Не полагайтесь на приблизительную визуальную оценку. Грузоподъёмность тали — лишь одна из составляющих расчёта; вся подъёмная схема также должна соответствовать нагрузке.

2. Проверьте несущую конструкцию

Перед подъёмом осмотрите балку, каретку, точку подвеса, крюк, стропу или другие элементы, используемые вместе с талью. Таль грузоподъёмностью 5 тонн не сделает неподходящую несущую конструкцию пригодной для подъёма 5-тонного груза.

3. Проверьте направление подъёма

Стандартная ручная цепная таль предназначена для надлежащего вертикального подъёма свободно подвешенных грузов. Особые случаи применения, такие как подъём персонала, перемещение направляемых грузов или некоторые операции, не являющиеся строго вертикальными, нельзя рассматривать как обычную работу ручной тали. В частности, стандарт ASME B30.16 прямо исключает ряд подобных особых применений из своей общей области действия.

4. Учитывайте частоту использования

Если таль используется лишь эпизодически для ремонтных работ, ручного привода может быть вполне достаточно. Если же один и тот же груз приходится поднимать многократно в течение дня, стоит сравнить скорость работы и трудоёмкость для оператора при использовании оборудования с приводом.

5. Учитывайте условия эксплуатации

Обратите внимание на доступное пространство, наличие электропитания, запылённость, влажность, доступ к месту работы, высоту подъёма и состояние несущей конструкции. Передача этой информации поставщику, как правило, позволяет получить гораздо более подходящую рекомендацию по оборудованию.

6. Практические советы по эксплуатации и обслуживанию

Даже качественное грузоподъёмное устройство требует правильной эксплуатации. По опыту нашего завода, базовые проверки перед началом работы могут существенно повлиять на безопасность и результат.

• Перед эксплуатацией осмотрите таль на предмет видимых повреждений или отклонений от нормального состояния.

• Проверьте крюки и грузовую цепь на наличие повреждений и необычного износа.

• Убедитесь, что груз надёжно закреплён перед началом подъёма.

• Держите груз в стабильном положении и избегайте резких движений.

• Не допускайте нахождения людей под подвешенным грузом.

• Категорически запрещается использовать стандартную таль для подъёма или удержания людей.

• Не вносите изменения в конструкцию тали без разрешения производителя или квалифицированного специалиста.

• Соблюдайте инструкции производителя по осмотру, смазке, техническому обслуживанию и хранению.

Стандарт ASME B30.16 содержит специальные разделы, посвящённые осмотру и испытаниям, обучению операторов и эксплуатации, а также обучению персонала техническому обслуживанию и обслуживанию оборудования.

Мы настоятельно рекомендуем завести привычку вести журнал осмотров. Фиксируйте дату осмотра, все обнаруженные отклонения, выполненные ремонты и работы по техническому обслуживанию. Такой простой подход помогает руководителям мастерских отслеживать состояние грузоподъёмного оборудования во времени.

7. Часто задаваемые вопросы

Вопрос 1: Какова грузоподъёмность ручной тали серии HSZ-E 5T?

Ручная таль серии HSZ-E 5T предназначена для работы с грузами массой до 5 тонн. Вся подъёмная система, включая несущую конструкцию и вспомогательные приспособления, также должна соответствовать планируемой нагрузке.

Вопрос 2: Требуется ли для ручной тали серии HSZ-E 5T электричество?

Нет. Это ручная таль с ручным приводом, и для обычного подъёма грузов вручную она не требует электроэнергии.

Вопрос 3: Где можно использовать ручную таль грузоподъёмностью 5 тонн?

Её можно применять на подходящих объектах: в цехах, мастерских, на складах, строительных площадках, при монтаже оборудования и проведении ремонтных работ, где требуется контролируемый ручной подъём грузов.

Вопрос 4: Что выбрать — ручную таль на 5 тонн или электрическую таль?

Ориентируйтесь на частоту использования и требуемый способ подъёма. Ручная таль практична для периодического контролируемого подъёма, тогда как электрическая таль больше подходит для регулярных подъёмных операций с механическим приводом.

Вопрос 5: Можно ли поднимать людей стандартной ручной талью?

Нет. Стандартная грузовая таль не предназначена для подъёма персонала. Стандарт ASME B30.16 прямо исключает подъём людей из своей общей области применения.

8. Наш итоговый совет

За годы работы с грузоподъёмным оборудованием мы убедились: правильный выбор продукта начинается с оценки реальной задачи. Ручная таль серии HSZ-E 5T предназначена для подходящих задач ручного подъёма грузов массой до 5 тонн, где важны контролируемость работы и независимость от электропитания.

Перед оформлением заказа рекомендую проверить пять основных параметров: фактическую нагрузку, несущую конструкцию, направление подъёма, частоту работы и условия эксплуатации. Эти данные значительно полезнее простой фразы «мне нужна таль на 5 тонн».

Будучи производителем ручных талей и другого подъёмного оборудования, мы понимаем, что для разных задач требуются разные решения. Если вы подбираете ручную таль для монтажа оборудования, обслуживания на производстве, складских работ или аналогичных операций, то соответствие тали реальным условиям применения — это первый шаг к практичному и ответственному подъёму грузов.
